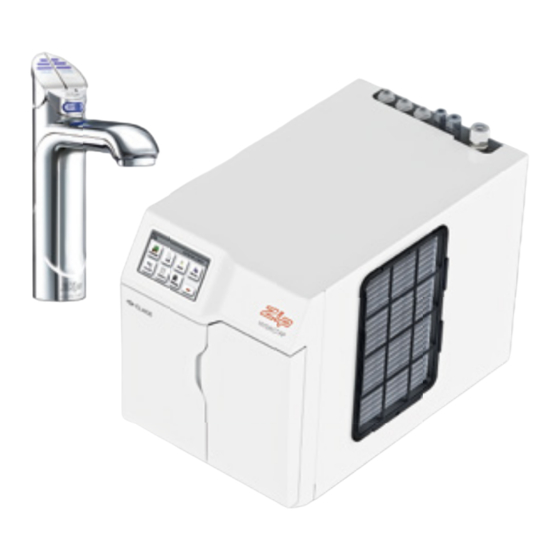

clage Zip HydroTap G4 CS 175 Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für Zip HydroTap G4 CS 175:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Gebrauchsanleitung
Operating instructions
Zip HydroTap
Zip HydroTap
de
>
en
>
fr
>
G4 CS 175
®
G4 CS 175
®
2
18
34

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für clage Zip HydroTap G4 CS 175

Inhaltszusammenfassung für clage Zip HydroTap G4 CS 175

  • Seite 1 Gebrauchsanleitung Operating instructions Zip HydroTap G4 CS 175 ® Zip HydroTap G4 CS 175 ® > > >...

  • Seite 2: Bedienung Der Armatur

    Bedienung der Armatur Gekühltwasser-Hebel Betätigen Sie die linke ‚Chilled‘ Taste, um gekühltes Wasser zu zapfen. Wenn die Taste niedergedrückt wird, fließt gekühltes Wasser solange sie festgehalten wird. Wenn die Taste angehoben wird, fließt Wasser für eine im Menü einstellbare Zeitdauer zwischen 5 und 15 Sekunden.
  • Seite 3 LED‘s Blaue Gekühltwasser-LED Durchgehend leuchtend Blaue LED Temperatur des gekühlten Wassers ent- spricht der eingestellten Solltemperatur. Langsam blinkend Temperatur des gekühlten Wassers ist nicht innerhalb des eingestellten Be- reichs. Sobald die Temperatur wieder in dem eingestellten Bereich ist, hört das Blinken auf.

  • Seite 4: Lcd-Display

    LCD-Display Der ZIP HydroTap verfügt über einen Touchscreen für leichte Bedie- nung und Einstellung. Status-Menü Gekühltwassertemperatur Filterstatus Andere mögliche Nachrichten im Status-Menü: Status Information Hinweis Systemfehler Das Gerät hat einen oder Siehe Abschnitt B mehrere Systemfehler Ruhezustand Das System befi ndet sich im Siehe Abschnitt F –...

  • Seite 5: Lcd-Display Menü

    LCD-Display Menü Haupt- Untermenü- Untermenü menü Optionen schnitt Sprache > Deutsch > Gerätedaten > Fehler- > Seriennummer Information speicher > Listen > Filter Daten > Filter spülen > Filter > Reset-Optionen zurück setzen Installation > Kalibrierungs- > CO -Spülung optionen >...

  • Seite 6: Sprache Einstellen

    LCD-Display Bedienung - Abschnitt A Sprache einstellen 1. Wählen Sie die Schaltfl äche [Sprache]. 2. Wählen Sie Ihre gewünschte Menüsprache. 3. Wählen Sie [ ], um ins vor- herige Menü zu gelangen oder wählen Sie [HOME], um das Menü zu verlassen. LCD-Display Bedienung - Abschnitt B Systeminformation In diesem Abschnitt können Sie die Seriennummer Ihres Gerätes...

  • Seite 7: Installation

    LCD-Display Bedienung - Abschnitt C Installation Sobald Ihr ZIP HydroTap G4 das erste mal angeschlossen wird startet die konfi guration automatisch. Zusätzlich kann man über das [Install]-Menü manuell Konfi gurationen vornehmen. Untermenüs I. Filter spülen II. Filter zurücksetzen III. CO -Spülung IV.

  • Seite 8: Filter Zurücksetzen

    LCD-Display Bedienung - Abschnitt C LCD-Display Bedienung - Abschnitt C Das ZIP HydroTap ermöglicht es dem Benutzer die Lebensdauer des Filters anzupassen und den Verbrauch des Filters einzustellen (Details hierzu auf Seite 11). II. Filter zurücksetzen Nach einem Filterwechsel sollte der Zähler zurückgesetzt werden. 1.

  • Seite 9: Lcd-Display Bedienung - Abschnitt D

    Vorsicht: Jegliche Veränderung der Einstellungen im Service-Menü können Einfl uss auf die Arbeitsweise des Gerätes haben. Diese Einstellungen dürfen nur durch einen Techniker durchgeführt werden. Kontaktieren Sie den Clage Werks- kundendienst für weitere Unterstützung. 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen.

  • Seite 10: Datum/Zeit Einstellen

    LCD-Display Bedienung - Abschnitt F Einstellungen 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3. Wenn Sie eins eingestellt haben, geben Sie Ihr Passwort ein. Im Einstellungsmenü haben Sie Zugriff auf folgende Einstellungen: Datum/Zeit einstellen 1.
  • Seite 11 LCD-Display Bedienung - Abschnitt F Filter Das ZIP HydroTap ermöglicht es dem Benutzer die Lebensdauer und den Verbrauch des Filters anzupassen. Anpassung der Filterlebensdauer 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3.

  • Seite 12: Energiesparfunktionen

    LCD-Display Bedienung - Abschnitt F Energiesparfunktionen Diese Funktion erlaubt es dem ZIP HydroTap in einen Energiesparmo- dus zu wechseln. Es stehen zwei Modi zur Verfügung: „Ruhezustand“ und „Zeitschaltung“. Ruhezustand Das Gerät wechselt nach auswählbaren Kriterien in den Ruhezustand. Das Status-Menü zeigt dann „Ruhezustand“ an. Ruhezustand aktivieren 1.
  • Seite 13 LCD-Display Bedienung - Abschnitt F Zeitschaltung Die Zeitschaltung erlaubt es dem Benutzer das Gerät zu einer festgelegten Zeit ein- oder auszuschalten. Pro Tag ist je eine AN/ AUS-Periode möglich. Hinweis: Wird im AUS-Modus Wasser gezapft, so kehrt das Gerät aus dem Energiesparmodus zurück.

  • Seite 14: Wartung Der Filter

    LCD-Display Bedienung - Abschnitt F Zapfdauer Werden die Hebel an der Armatur nach vorne gezogen, so fl ießt Wasser für 5 – 15 Sekunden. Diese Zeit kann für heißes und kaltes Wasser separat eingestellt werden. Zapfdauer einstellen 1. Wählen die [MENÜ]-Schalt- fl äche, um ins Hauptmenü...
  • Seite 15 Wartung der Filter Filter wechseln (siehe auch Abschnitt C) 1. Öffnen Sie die Tür des Gerätes. 2. Lassen Sie den Druck über das Ventil an dem Schlauch hinter der Filterpatrone ab. Fangen Sie das Wasser mit einem Eimer auf. 3. Greifen Sie die Filterpatrone und drehen sie um eine Viertelum- drehung nach links.

  • Seite 16: Allgemeine Reinigung

    Wartung der Filter Luftfilter Der Luftfilter ist auf der Seite des Gerätes angebracht. Er besteht aus einem feinmaschigen Gitter in einer Kunststoffblende. Diese muss entfernt werden, um den Filter zu säubern oder zu tauschen. Der Filter muss vierteljährlich geprüft und wenn nötig gereinigt oder getauscht werden.

  • Seite 17: Wechsel Der Kohlendioxid-Gasflasche

    Wechsel der Kohlendioxid-Gasflasche Die Kohlendioxid-Gasflasche kann wie folgt ausgetauscht werden: 1. Schließen Sie den roten Sperrhebel am Druckminderer. 2. Drehen Sie die Druckeinstellschraube am Druckminderer bis zum Anschlag gegen den Uhrzeigersinn (kein Druck). 3. Tauschen Sie die Kohlendioxid-Gasflaschen aus. Gasflasche mit Selbstschlussventil: >...

  • Seite 18: Chilled Sparkling Water Lever

    Tap operation Chilled Water Lever Depressing the left Chilled Water Lever allows the dispensing of chilled water. Pulling forward the Blue lever allows the tap to operate in a “no- touch” mode. Water will flow from between 5 and 15 seconds (This is user adjustable).
  • Seite 19 Tap LED‘s Blue Chilled Water LED On all the time Blue LED This indicates that the chilled water is ready. Flashing slowly This indicates that the temperature of chilled water is not within the set range. When the chilled water is at the set temperature, the light will stop flash- ing.

  • Seite 20: Lcd Screen

    LCD Screen Zip HydroTap introduces a ‘TOUCH’ screen for easy setup and oper- ation adjustment. Status window Set chilled temperature Filter status Other possible messages in status window Status Information Notes System Fault Product has one or more Refer to section B system faults Sleep Mode System is in sleep mode.
  • Seite 21 LCD Screen Menu Sub Menu Sec- Main Menu Sub Menu Options tion Language > English > Product Info > Product serial > System Information number. Faults > Lists > Event Log > Filter Flush > Filter Reset > Reset options Installation >...
  • Seite 22 LCD Screen operation - Section A Set Language 1. Press the [Language] button. 2. Choose your favourite lan- guage 3. Press [ ] button for the pre- vious menu or press [HOME] button to return to home screen. LCD Screen operation - Section B System Information In this section, you can fi nd your product serial number, check sys- tem fault messages or view the event logs of your product.
  • Seite 23 LCD Screen operation - Section C Install Once your Zip HydroTap G4 unit has been installed the fi rst time, it will start automatically to confi gure the system settings. For a manu- al confi guration you can fi nd the settings in the [Install] menu. Sub menu I.
  • Seite 24 LCD Screen operation - Section C The Zip HydroTap allows the user to adjust the fi lter life and to edit the fi lter usage. (See fi lter details on page 25). II. Filter Reset After replacing the fi lter, the counters should be reset. 1.
  • Seite 25 Service Menu as any changes may aff ect the normal operation of the unit. This can only be done by a technician. Please contact the Clage after sales service for further assistance. 1. Press the [MENU] button for main menu.
  • Seite 26 LCD Screen operation - Section F Settings 1. Press the [MENU] button for main menu. 2. Press the [Settings] button. 3. Then enter your 4 digit pass- word if you have set one. In the settings menu you will be able to access the following: Set Date / Time 1.
  • Seite 27 LCD Screen operation - Section F Filter Zip HydroTap allows the user to adjust fi lter life and edit fi lter usage. To edit the fi lter life 1. Press the [MENU] button for main menu. 2. Press the [Setting] button. 3.

  • Seite 28: Sleep Mode

    LCD Screen operation - Section F Energy Modes This mode allows the HydroTap to go into energy saving mode. There are two options available: ‘Sleep Mode’ and ‘On/Off Mode’. Sleep Mode In sleep mode the unit will go to “sleep” after a predetermined period of inactivity.
  • Seite 29 LCD Screen operation - Section F On/Off Mode Menu The On/Off Mode allows the user to turn the unit on or off at a specifi c time. One On/Off period is possible per day. Note: Any attempt, during OFF mode, to dispense water, will bring the unit out of sleep mode.

  • Seite 30: Water Filter

    LCD Screen operation - Section F Dispense Times The ability to change the maximum dispensing time for both the hot and cold water has been introduced. The default settings for the maximum dispensing times is 15 seconds. Here, the operator may change both the hot and cold dispensing times between 5 and 15 seconds, in increments of 1 second.
  • Seite 31 Filter Maintenance To change the Filter: (See also section C) 1. Open the door of the under sink unit. 2. Relieve system pressure via the filter flush stop cock, a quick open and close will do. Use the bucket to catch the discharge. 3.

  • Seite 32: Air Inlet Filter

    Filter Maintenance Air Inlet Filter The Zip HydroTap air filter is conveniently located on the outside of the condenser. The filter screen is a sliding fit in the plastic housing on the side of the under sink unit. The screen may be removed for cleaning, by sliding it forward.
  • Seite 33 Bottle Replacement If the carbon dioxide gas bottle is empty, replace it as follows: 1. Close the red lever on the pressure reducer. 2. Turn the pressure adjusting screw on the pressure reducer anti- clockwise as far as it will go (no pressure). 3.
  • Seite 34 Utilisation de la robinetterie Levier d’eau glacée Appuyer sur la touche bleue pour tirer de l’eau glacée. De l’eau glacée coule tant que la touche est maintenue enfoncée. Lorsque la touche est relevée, l’eau coule pendant une durée de temps réglable entre 5 et 15 secondes dans le menu.
  • Seite 35 LED bleue d’eau glacée Allumée en continu LED bleues La température de l’eau glacée cor- respond à la température de consigne préréglée. En clignotement lent La température de l’eau glacée ne se trouve pas dans la plage préréglée. Une fois que la température atteint de nouveau la plage préréglée, la LED cesse de clignoter.

  • Seite 36: Écran Lcd

    Écran LCD Le Zip HydroTap dispose d’un écran tactile pour une commande et un réglage faciles. Menu Etat Temp. d’eau froide État du fi ltre Autres messages possibles dans le menu d’état : État Informations Indications Erreur de Le dispositif a une ou plu- Voir section B système sieurs erreurs système...

  • Seite 37: Menu Principal

    Menu de l’affichage LCD Menu Options de Sec- Sous-menu principal sous-menu tion > Allemand Langue > Anglais > Données du dispositif > Numéro de > Mémoire Informations série d’erreurs > Listes > Données de filtre > Rincer le filtre > Réinitialiser le filtre >...
  • Seite 38 Utilisation de l’affichage LCD - Section A Régler la langue 1. Appuyer sur le bouton [Language] 2. Sélectionner la langue de menu souhaitée. 3. Appuyer sur [ ], pour accéder au menu antérieur ou appuyer sur [HOME], pour sortir du menu. Utilisation de l’affichage LCD - Section B Informations du système Cette section permet de trouver le numéro de série de votre dispo-...
  • Seite 39 Utilisation de l’affichage LCD - Section C Installation La confi guration démarre automatiquement, dès que votre ZIP HydroTap G4 est connecté pour la première fois. Il est possible en outre de réaliser des confi gurations manuellement à travers le menu [Installation].
  • Seite 40 Utilisation de l’affichage LCD - Section C Le ZIP HydroTap permet à l’utilisateur d’ajuster la durée de vie du fi ltre et de régler l’utilisation du fi ltre (pour plus de détails voir page 43). II. Réinitialiser le Filtre Après un changement de fi ltre, le compteur doit être réinitialisé. 1.
  • Seite 41 Attention : Chaque modifi cation des réglages dans le menu de service peut infl uencer le fonctionnement du dispositif. Ces réglages ne doivent être réalisés que par un technicien. Contacter le service après-vente de CLAGE pour plus d’assistance. 1. Appuyer sur le bouton [MENU] pour accéder au menu prin- cipal.
  • Seite 42 Utilisation de l’affichage LCD - Section F Réglages 1. Appuyer sur le bouton [MENU] pour accéder au menu prin- cipal. 2. Appuyer sur [Setting]. 3. Saisir le mot de passe, si un est défi ni. Les suivants réglages sont disponibles dans le menu de réglage : Réglage de Date/Heure 1.
  • Seite 43 Utilisation de l’affichage LCD - Section F Filtres Le ZIP HydroTap permet à l’utilisateur d’ajuster la durée de vie et l’utilisation du fi ltre. Ajustement de la durée de vie du fi ltre 1. Appuyer sur le bouton [MENU] pour accéder au menu prin- cipal.

  • Seite 44: Fonctions D'économie D'énergie

    Utilisation de l’affichage LCD - Section F Fonctions d’économie d’énergie Cette fonction permet au ZIP HydroTap de passer à un mode d’éco- nomie d’énergie. Deux modes sont disponibles : « Sleep Mode » et « ON/OFF-Mode ». Mode de veille Le dispositif passe, selon des critères sélectionnables, au mode de veille.
  • Seite 45 Utilisation de l’affichage LCD - Section F Temporisation (ON/OFF) La temporisation permet à l’utilisateur de mettre le dispositif en marche ou de l’éteindre à des moments déterminés. Une période MARCHE/ARRÊT est possible par jour. Indications : Si de l’eau est tirée durant le mode ARRET, le dispositif quitte le mode d’économie d’énergie.

  • Seite 46: Maintenance Du Filtre

    Utilisation de l’affichage LCD - Section F Durée de tirage d’eau Lorsque les leviers de la robinetterie sont tirés vers l’avant, de l’eau coule pendant 5 – 15 secondes. Cette période de temps peut être réglée séparément pour l’eau chaude et l’eau froide. Régler la durée de tirage d’eau 1.
  • Seite 47 Wartung der Filter Changer le filtre (voir aussi section C) 1. Ouvrir la porte du dispositif. 2. Baisser la pression au moyen de la vanne sur le tuyau à l’arrière de la cartouche de filtre. Récupérer l’eau dans un seau. 3.

  • Seite 48: Nettoyage Général

    Maintenance du filtre Filtre à air Le filtre à air est installé sur le côté du dispositif. Il se compose d’une grille à mailles fines dans une cache en plastique. Celle-ci doit être retirée pour pouvoir nettoyer ou changer le filtre. Le filtre doit être contrôlé...
  • Seite 49 Remplacement de la bouteille de dioxyde de carbone La bouteille de dioxyde de carbone peut être remplacée comme suit : 1. Fermer le levier de verrouillage rouge du réducteur de pression. 2. Tourner la vis de réglage de pression du réducteur de pression jusqu’à...
  • Seite 52 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 8901-0 Telefax: +49 4131 83200 E-Mail: service@clage.de Internet: www.clage.de Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, design changes and errors. Sauf modifications tech- niques, changements constructifs et erreur ou omission.
