5 | Montage

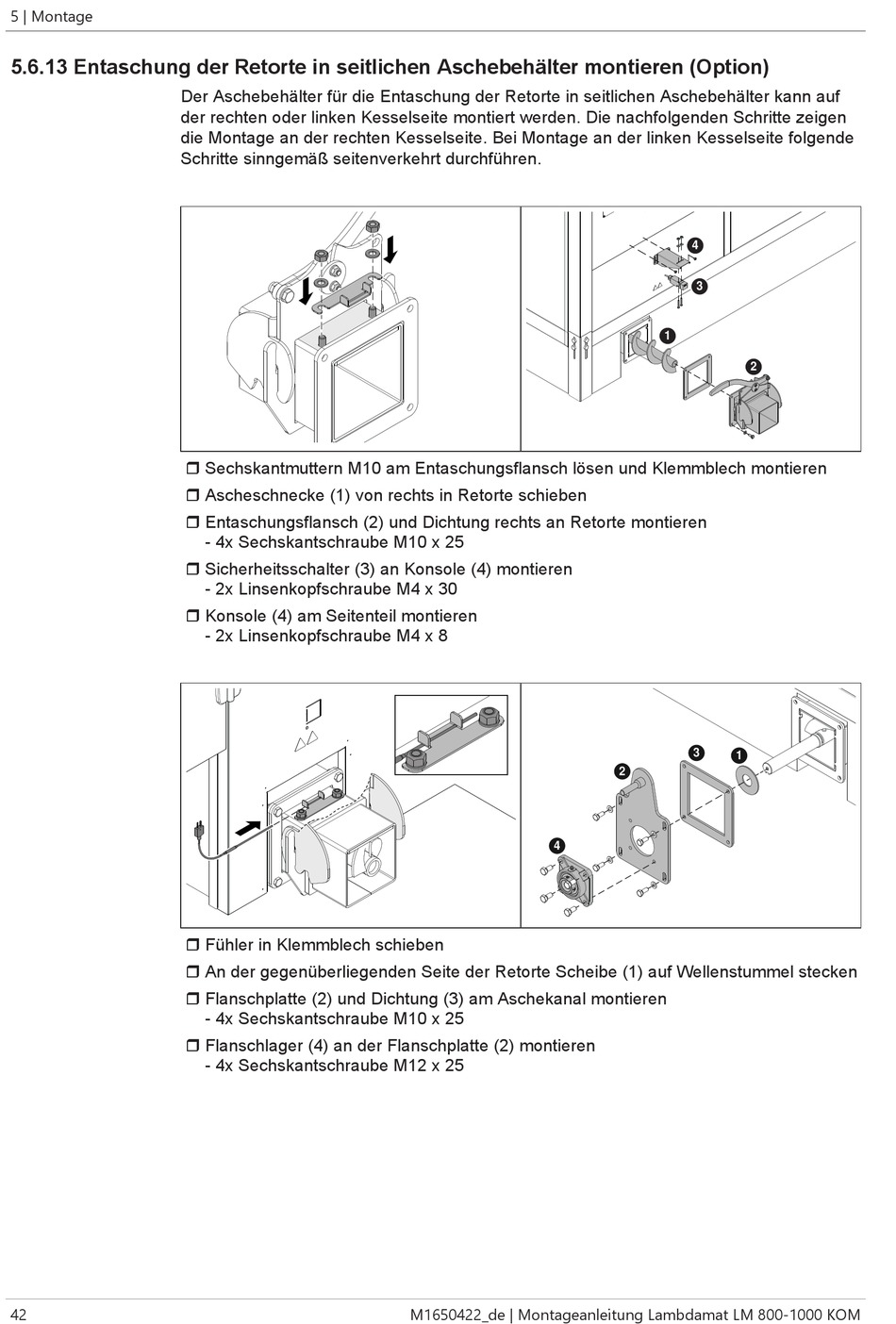

5.6.13 Entaschung der Retorte in seitlichen Aschebehälter montieren (Option)
42
Der Aschebehälter für die Entaschung der Retorte in seitlichen Aschebehälter kann auf
der rechten oder linken Kesselseite montiert werden. Die nachfolgenden Schritte zeigen
die Montage an der rechten Kesselseite. Bei Montage an der linken Kesselseite folgende
Schritte sinngemäß seitenverkehrt durchführen.
r Sechskantmuttern M10 am Entaschungsflansch lösen und Klemmblech montieren
r Ascheschnecke (1) von rechts in Retorte schieben
r Entaschungsflansch (2) und Dichtung rechts an Retorte montieren
- 4x Sechskantschraube M10 x 25
r Sicherheitsschalter (3) an Konsole (4) montieren
- 2x Linsenkopfschraube M4 x 30
r Konsole (4) am Seitenteil montieren
- 2x Linsenkopfschraube M4 x 8
r Fühler in Klemmblech schieben
r An der gegenüberliegenden Seite der Retorte Scheibe (1) auf Wellenstummel stecken
r Flanschplatte (2) und Dichtung (3) am Aschekanal montieren
- 4x Sechskantschraube M10 x 25
r Flanschlager (4) an der Flanschplatte (2) montieren
- 4x Sechskantschraube M12 x 25
4
M1650422_de | Montageanleitung Lambdamat LM 800-1000 KOM
4
3
1
2
3
1
2
