Verlaufserstellung der aufgezeichneten VA-Entladedaten

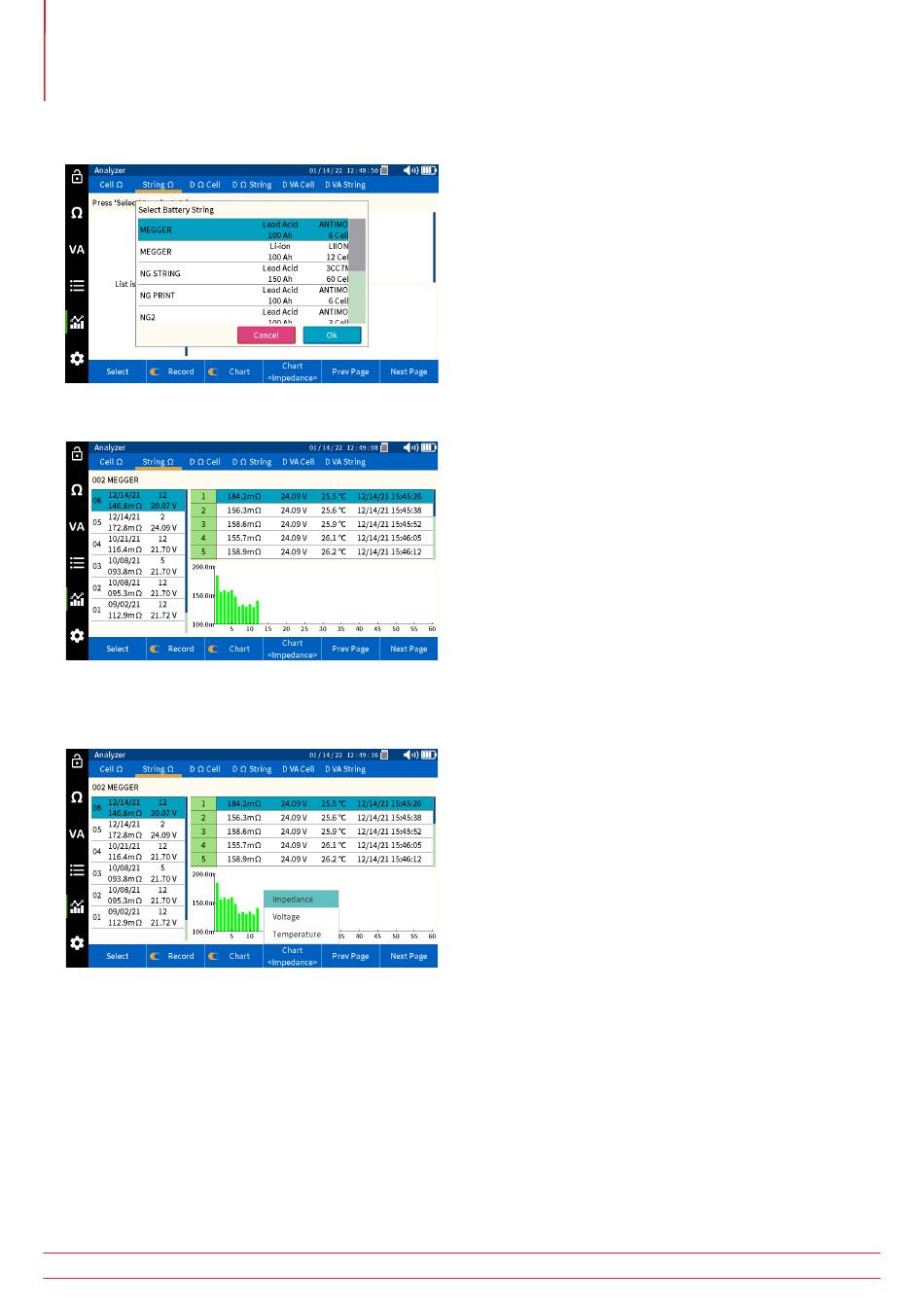

Wählen Sie einen Strang aus, und drücken Sie auf „OK".
Wählen Sie in der linken Spalte die Prüfungt aus, für die ein Verlauf erstellt werden soll.
Wählen Sie „Chart" (Diagramm), um den Parameter zu ändern, für den ein Verlauf erstellt wird.
Verlaufserstellung der aufgezeichneten VA-Entladedaten:
Der BITE5 ermöglicht folgende Verlaufserstellungen:
Verlaufserstellung der VA-Zellenentladespannung – Verlauf aller Impedanzwerte einer einzelnen Zelle.
Verlaufserstellung der VA-Strangentladespannung – Verlauf der Impedanz aller Zellen in einem Strang für eine
bestimmte Prüfung.
Verlaufserstellung des VA-Entladestroms– Verlauf aller Spannungswerte einer einzelnen Zelle.
Verlaufserstellung des VA-Strangentladestroms – Verlauf der Spannung aller Zellen in einem Strang für eine bestimmte
Prüfung.
