Durchführung einer Impedanzmessung
Durchführung einer Impedanzmessung
In der Ohm-Betriebsart erfasst und speichert der BITE5 Spannungen, Impedanzwerte und Temperatur. Diese Messungen
können an einzelnen Zellen oder nacheinander an Batteriesträngen durchgeführt werden. Diese Messungen können an
jeder einzelnen Batterie bis zu 200 VDC durchgeführt werden.
Betrieb:
Messung und Speicherung einzelner Batteriemesswerte.

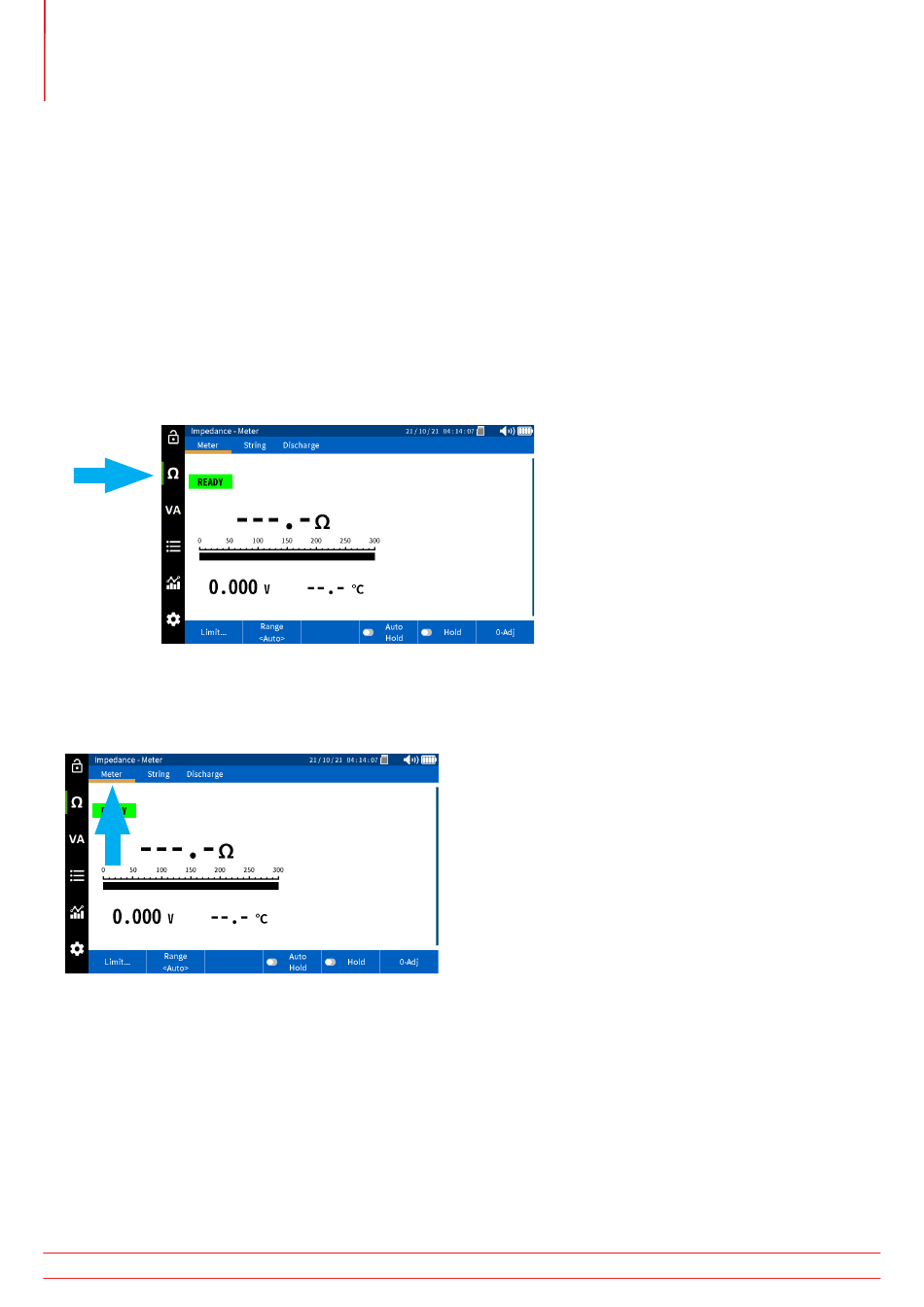

Schließen Sie die Impedanzkabel an den Eingangsanschluss des BITE5 an.
Wählen Sie auf dem BITE5 „Ω" aus.
Wählen Sie „Meter" (Messgerät) aus.
