Micropilot FMR53, FMR54 HART
Schräg eingebaute, metallische Blenden zur Streuung der Radarsignale helfen, Störechos zu
vermeiden.
5.5 Abstrahlwinkel
Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen
den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des
Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.

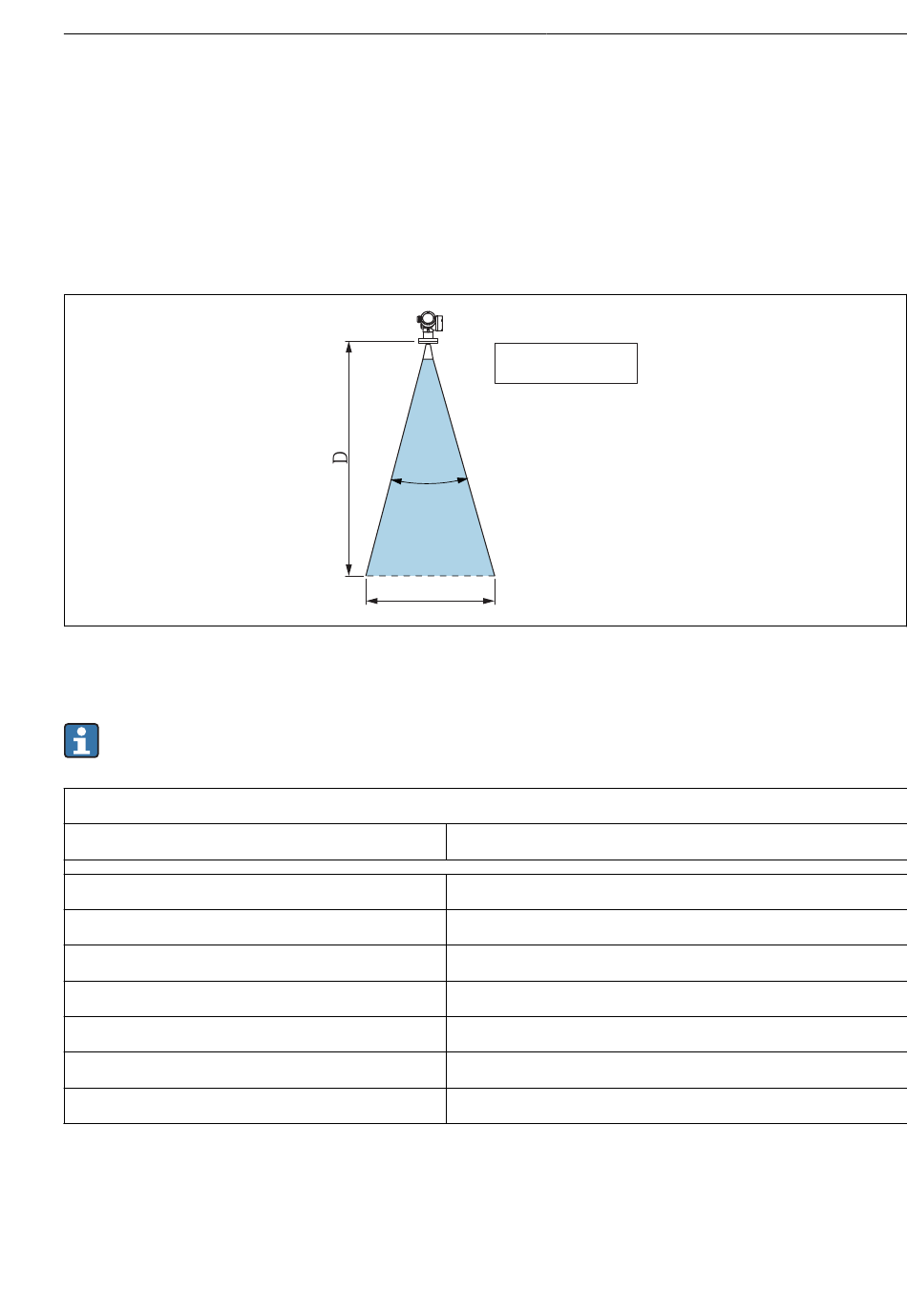

 1 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W
Der Kegeldurchmesser W ist Abhängig vom Abstrahlwinkel α und der Distanz D.
Abstrahlwinkel α
Distanz (D)
3 m (9,8 ft)
6 m (20 ft)
9 m (30 ft)
12 m (39 ft)
15 m (49 ft)
20 m (66 ft)
Endress+Hauser
2 . . tan
=
W D
a
W
FMR53
_
a
2
23°
Kegeldurchmesser W
1,22 m (4 ft)
2,44 m (8 ft)
3,66 m (12 ft)
4,88 m (16 ft)
6,1 m (20 ft)
8,14 m (27 ft)
Montage
A0016891
