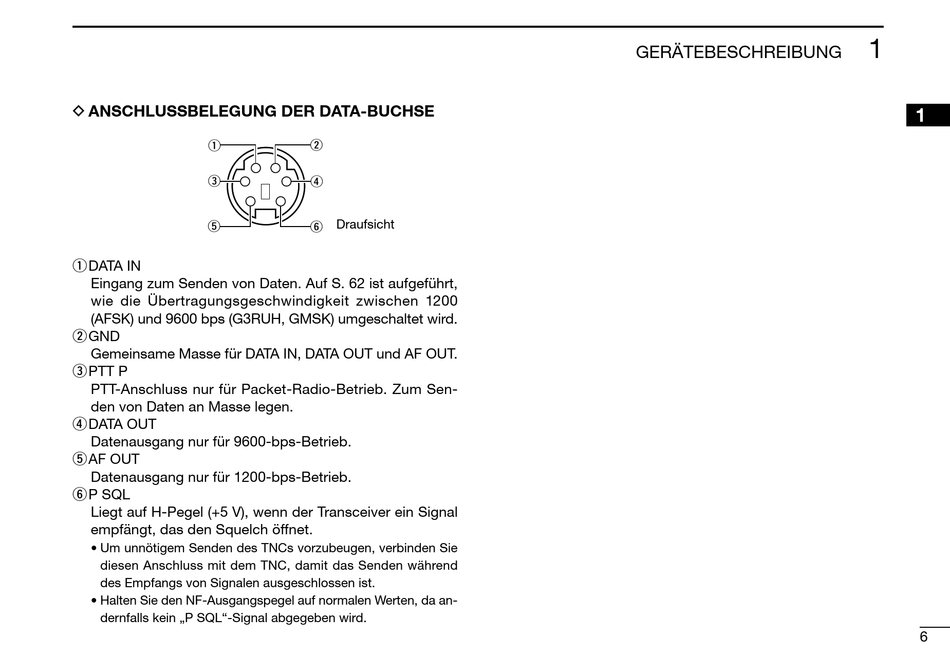

D ANSCHLUSSBELEGUNG DER DATA-BUCHSE
q
e
t
q DATA IN
Eingang zum Senden von Daten. Auf S. 62 ist aufgeführt,
wie die Übertragungsgeschwindigkeit zwischen 1200
(AFSK) und 9600 bps (G3RUH, GMSK) umgeschaltet wird.
w GND
Gemeinsame Masse für DATA IN, DATA OUT und AF OUT.
e PTT P
PTT-Anschluss nur für Packet-Radio-Betrieb. Zum Sen-
den von Daten an Masse legen.
r DATA OUT
Datenausgang nur für 9600-bps-Betrieb.
t AF OUT
Datenausgang nur für 1200-bps-Betrieb.
y P SQL
Liegt auf H-Pegel (+5 V), wenn der Transceiver ein Signal
empfängt, das den Squelch öffnet.
• Um unnötigem Senden des TNCs vorzubeugen, verbinden Sie
diesen Anschluss mit dem TNC, damit das Senden während
des Empfangs von Signalen ausgeschlossen ist.
• Halten Sie den NF-Ausgangspegel auf normalen Werten, da an-
dernfalls kein „P SQL"-Signal abgegeben wird.
w
r
Draufsicht
y
GERÄTEBESCHREIBUNG
1
1
6
