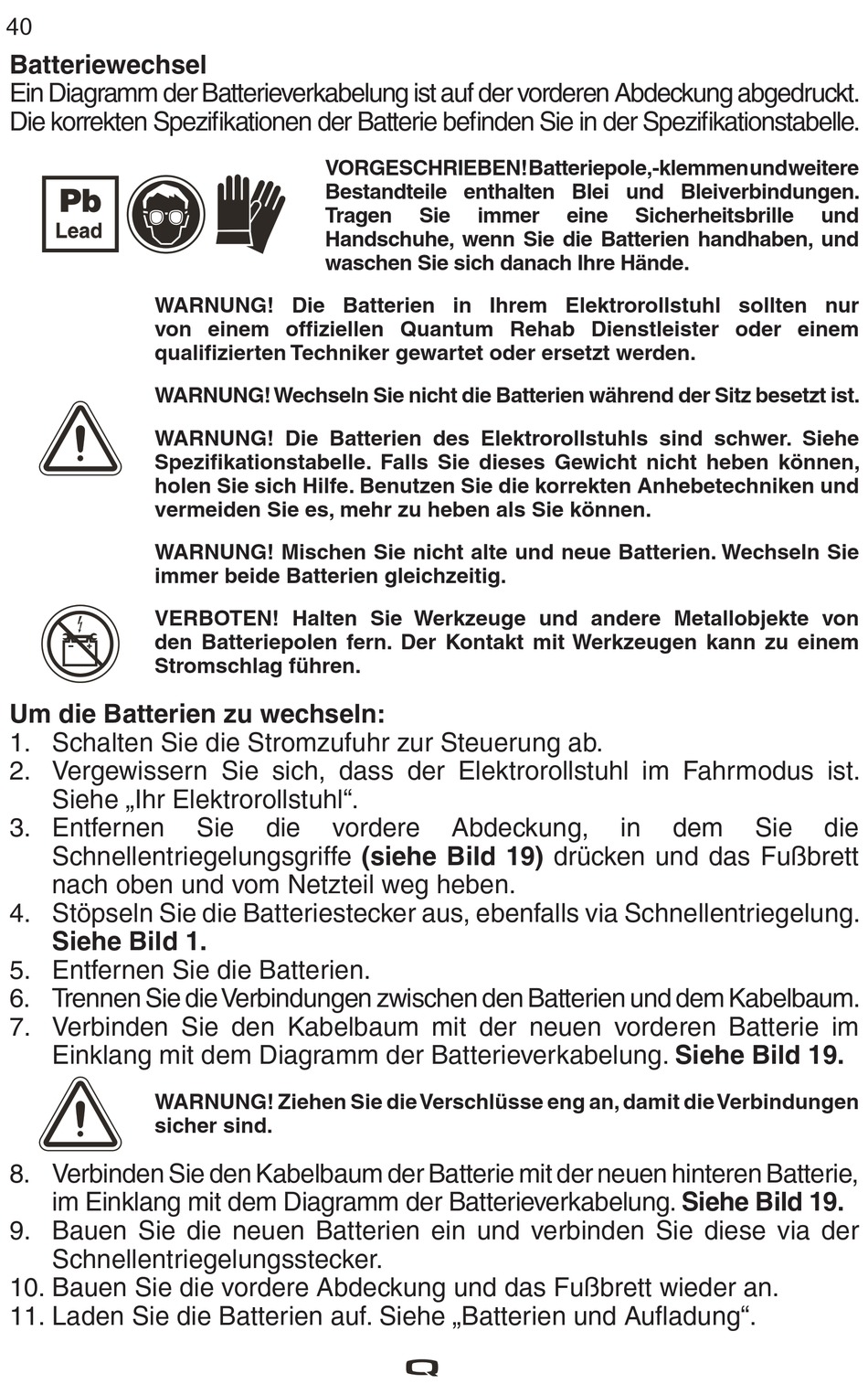

Batteriewechsel
Ein Diagramm der Batterieverkabelung ist auf der vorderen Abdeckung abgedruckt.
Die korrekten Spezifi kationen der Batterie befi nden Sie in der Spezifi kationstabelle.
WARNUNG! Die Batterien in Ihrem Elektrorollstuhl sollten nur
von einem offi ziellen Quantum Rehab Dienstleister oder einem
qualifi zierten Techniker gewartet oder ersetzt werden.
WARNUNG! Wechseln Sie nicht die Batterien während der Sitz besetzt ist.
WARNUNG! Die Batterien des Elektrorollstuhls sind schwer. Siehe
Spezifi kationstabelle. Falls Sie dieses Gewicht nicht heben können,
holen Sie sich Hilfe. Benutzen Sie die korrekten Anhebetechniken und
vermeiden Sie es, mehr zu heben als Sie können.
WARNUNG! Mischen Sie nicht alte und neue Batterien. Wechseln Sie
immer beide Batterien gleichzeitig.
VERBOTEN! Halten Sie Werkzeuge und andere Metallobjekte von
den Batteriepolen fern. Der Kontakt mit Werkzeugen kann zu einem
Stromschlag führen.
Um die Batterien zu wechseln:
1. Schalten Sie die Stromzufuhr zur Steuerung ab.
2. Vergewissern Sie sich, dass der Elektrorollstuhl im Fahrmodus ist.
Siehe „Ihr Elektrorollstuhl".
3. Entfernen
Schnellentriegelungsgriffe (siehe Bild 19) drücken und das Fußbrett
nach oben und vom Netzteil weg heben.
4. Stöpseln Sie die Batteriestecker aus, ebenfalls via Schnellentriegelung.
Siehe Bild 1.
5. Entfernen Sie die Batterien.
6. Trennen Sie die Verbindungen zwischen den Batterien und dem Kabelbaum.
7. Verbinden Sie den Kabelbaum mit der neuen vorderen Batterie im
Einklang mit dem Diagramm der Batterieverkabelung. Siehe Bild 19.
WARNUNG! Ziehen Sie die Verschlüsse eng an, damit die Verbindungen
sicher sind.
8. Verbinden Sie den Kabelbaum der Batterie mit der neuen hinteren Batterie,
im Einklang mit dem Diagramm der Batterieverkabelung. Siehe Bild 19.
9. Bauen Sie die neuen Batterien ein und verbinden Sie diese via der
Schnellentriegelungsstecker.
10. Bauen Sie die vordere Abdeckung und das Fußbrett wieder an.
11. Laden Sie die Batterien auf. Siehe „Batterien und Aufl adung".
VORGESCHRIEBEN! Batteriepole, -klemmen und weitere
Bestandteile enthalten Blei und Bleiverbindungen.
Tragen
Handschuhe, wenn Sie die Batterien handhaben, und
waschen Sie sich danach Ihre Hände.
Sie die vordere
Sie immer eine
Abdeckung,
Sicherheitsbrille
in dem Sie
und
die
