1. Feststellmutter
2. Einstellung der Armlehnenwinkel Schraube
3. Feststellschrauben für die Einstellung der Armlehnenhöhen
4. Feststellschraube für die Einstellung des Rückenlehnenwinkels
5. Armlehnenknopf
6. Steuerungshalterung
7. Feststellschraube
1
2
3
4
5

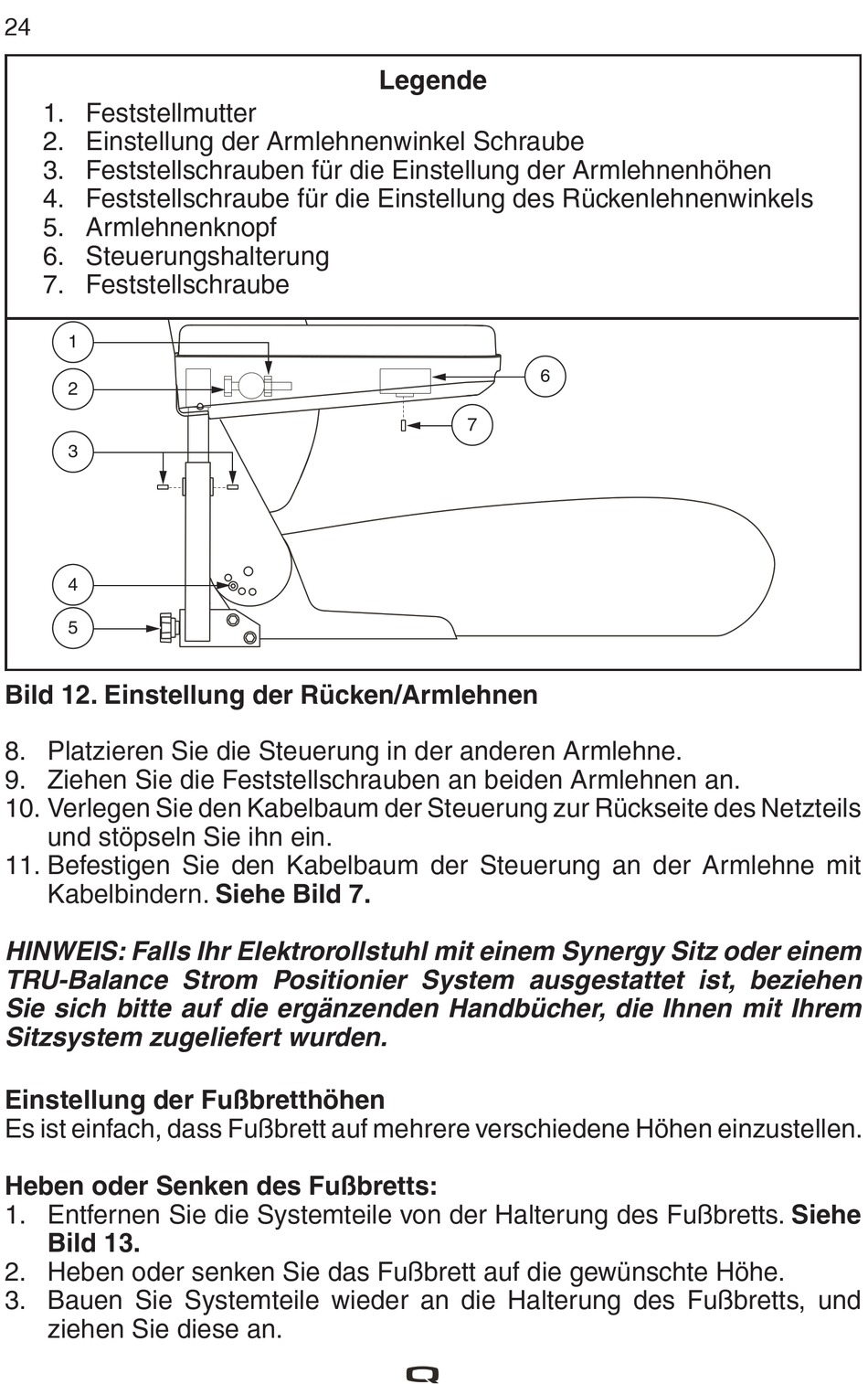

Bild 12. Einstellung der Rücken/Armlehnen
8. Platzieren Sie die Steuerung in der anderen Armlehne.
9. Ziehen Sie die Feststellschrauben an beiden Armlehnen an.
10. Verlegen Sie den Kabelbaum der Steuerung zur Rückseite des Netzteils
und stöpseln Sie ihn ein.
11. Befestigen Sie den Kabelbaum der Steuerung an der Armlehne mit
Kabelbindern. Siehe Bild 7.
HINWEIS: Falls Ihr Elektrorollstuhl mit einem Synergy Sitz oder einem
TRU-Balance Strom Positionier System ausgestattet ist, beziehen
Sie sich bitte auf die ergänzenden Handbücher, die Ihnen mit Ihrem
Sitzsystem zugeliefert wurden.
Einstellung der Fußbretthöhen
Es ist einfach, dass Fußbrett auf mehrere verschiedene Höhen einzustellen.
Heben oder Senken des Fußbretts:
1. Entfernen Sie die Systemteile von der Halterung des Fußbretts. Siehe
Bild 13.
2. Heben oder senken Sie das Fußbrett auf die gewünschte Höhe.
3. Bauen Sie Systemteile wieder an die Halterung des Fußbretts, und
ziehen Sie diese an.
Legende
6
7
