Legende

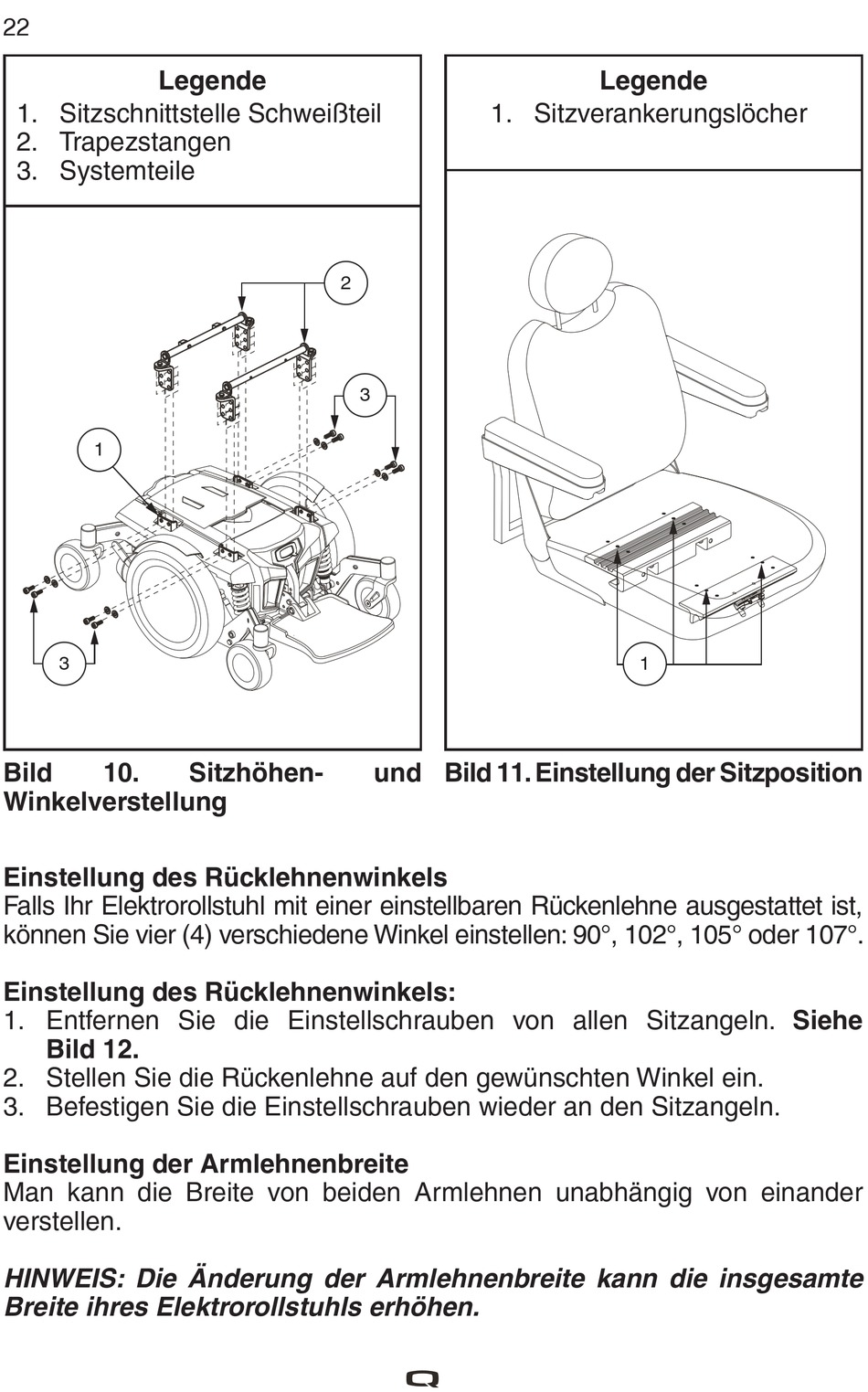

1. Sitzschnittstelle Schweißteil
2. Trapezstangen
3. Systemteile
1
3
10.
Winkelverstellung
Einstellung des Rücklehnenwinkels
Falls Ihr Elektrorollstuhl mit einer einstellbaren Rückenlehne ausgestattet ist,
können Sie vier (4) verschiedene Winkel einstellen: 90°, 102°, 105° oder 107°.
Einstellung des Rücklehnenwinkels:
1. Entfernen Sie die Einstellschrauben von allen Sitzangeln. Siehe
Bild 12.
2. Stellen Sie die Rückenlehne auf den gewünschten Winkel ein.
3. Befestigen Sie die Einstellschrauben wieder an den Sitzangeln.
Einstellung der Armlehnenbreite
Man kann die Breite von beiden Armlehnen unabhängig von einander
verstellen.
HINWEIS: Die Änderung der Armlehnenbreite kann die insgesamte
Breite ihres Elektrorollstuhls erhöhen.
2
Sitzhöhen-
1. Sitzverankerungslöcher
3
und
Bild 11. Einstellung der Sitzposition
Legende
1
