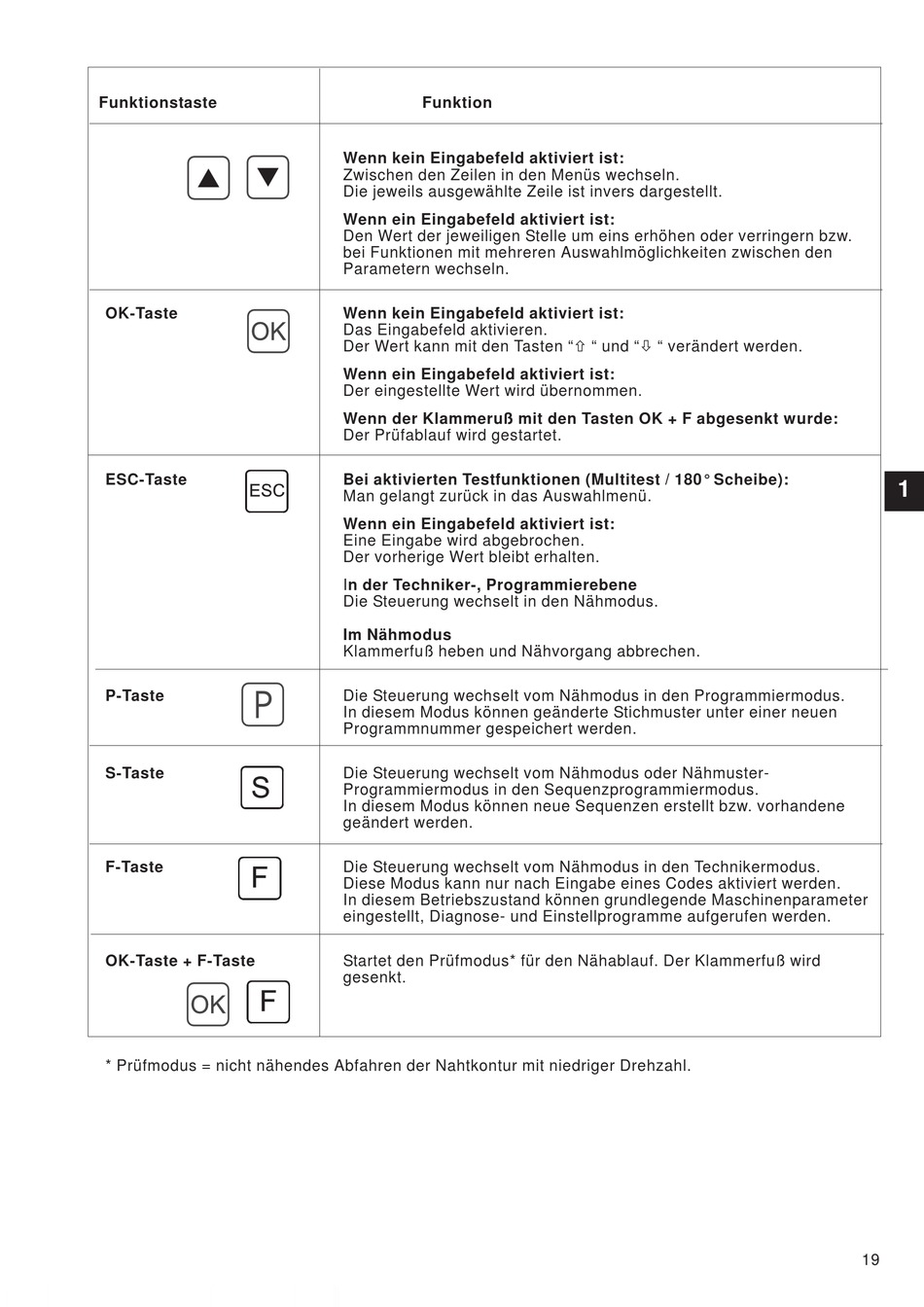

Funktionstaste
OK-Taste
ESC-Taste
P-Taste
S-Taste
F-Taste
OK-Taste + F-Taste
* Prüfmodus = nicht nähendes Abfahren der Nahtkontur mit niedriger Drehzahl.
Funktion
Wenn kein Eingabefeld aktiviert ist:
Zwischen den Zeilen in den Menüs wechseln.
Die jeweils ausgewählte Zeile ist invers dargestellt.
Wenn ein Eingabefeld aktiviert ist:
Den Wert der jeweiligen Stelle um eins erhöhen oder verringern bzw.
bei Funktionen mit mehreren Auswahlmöglichkeiten zwischen den
Parametern wechseln.
Wenn kein Eingabefeld aktiviert ist:
Das Eingabefeld aktivieren.
Der Wert kann mit den Tasten "ñ " und "ò " verändert werden.
Wenn ein Eingabefeld aktiviert ist:
Der eingestellte Wert wird übernommen.
Wenn der Klammeruß mit den Tasten OK + F abgesenkt wurde:
Der Prüfablauf wird gestartet.
Bei aktivierten Testfunktionen (Multitest / 180° Scheibe):
Man gelangt zurück in das Auswahlmenü.
Wenn ein Eingabefeld aktiviert ist:
Eine Eingabe wird abgebrochen.
Der vorherige Wert bleibt erhalten.
In der Techniker-, Programmierebene
Die Steuerung wechselt in den Nähmodus.
Im Nähmodus
Klammerfuß heben und Nähvorgang abbrechen.
Die Steuerung wechselt vom Nähmodus in den Programmiermodus.
In diesem Modus können geänderte Stichmuster unter einer neuen
Programmnummer gespeichert werden.
Die Steuerung wechselt vom Nähmodus oder Nähmuster-
Programmiermodus in den Sequenzprogrammiermodus.
In diesem Modus können neue Sequenzen erstellt bzw. vorhandene
geändert werden.
Die Steuerung wechselt vom Nähmodus in den Technikermodus.
Diese Modus kann nur nach Eingabe eines Codes aktiviert werden.
In diesem Betriebszustand können grundlegende Maschinenparameter
eingestellt, Diagnose- und Einstellprogramme aufgerufen werden.
Startet den Prüfmodus* für den Nähablauf. Der Klammerfuß wird
gesenkt.
