Gestell und Steuerschrank montieren
3.1 Tischplatten
3.2 Gestellteile montieren
3
Die Ausschnitte von selbsterstellten Tischplatten müssen die in der
Skizze angegebenen Maße haben.
Vorsicht Verletzungsgefahr !
Die Tischplatten müssen die notwendige Tragfähigkeit und Festigkeit
aufweisen.
–

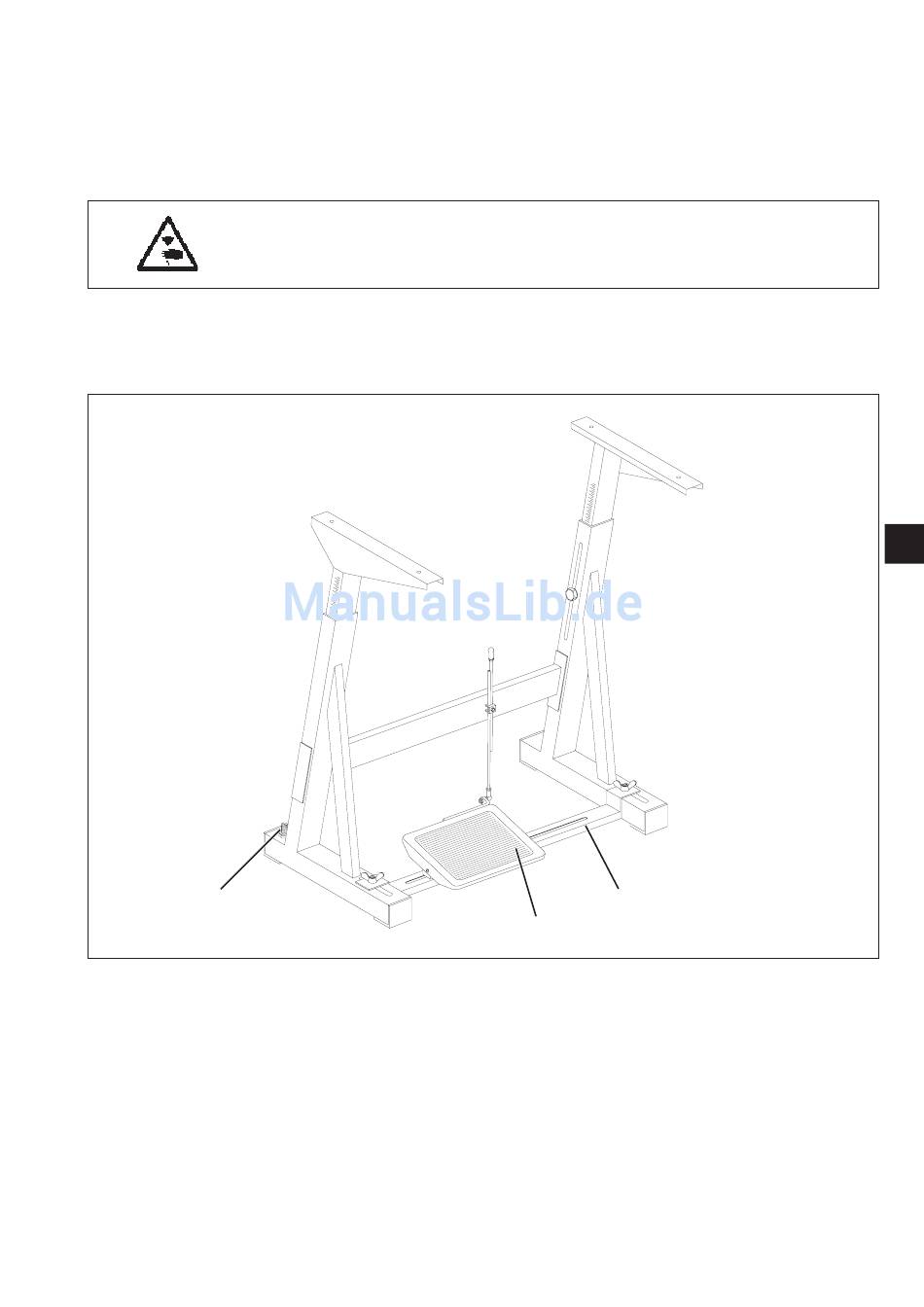

Einzelteile des Gestells wie aus der Abbildung ersichtlich
montieren.
–
Stellschraube 3 für den sicheren Stand des Gestells verdrehen.
Das Gestell muss mit allen vier Füßen auf dem Boden aufliegen.
–
Pedal 2 auf Gestellstrebe 1 schrauben.
–
Pedal seitlich ausrichten.
Das Pedal seitlich so verschieben, dass es mittig zur Ölwanne
steht.
Die Gestellstrebe ist zum Ausrichten des Pedals mit Langlöchern
versehen.
