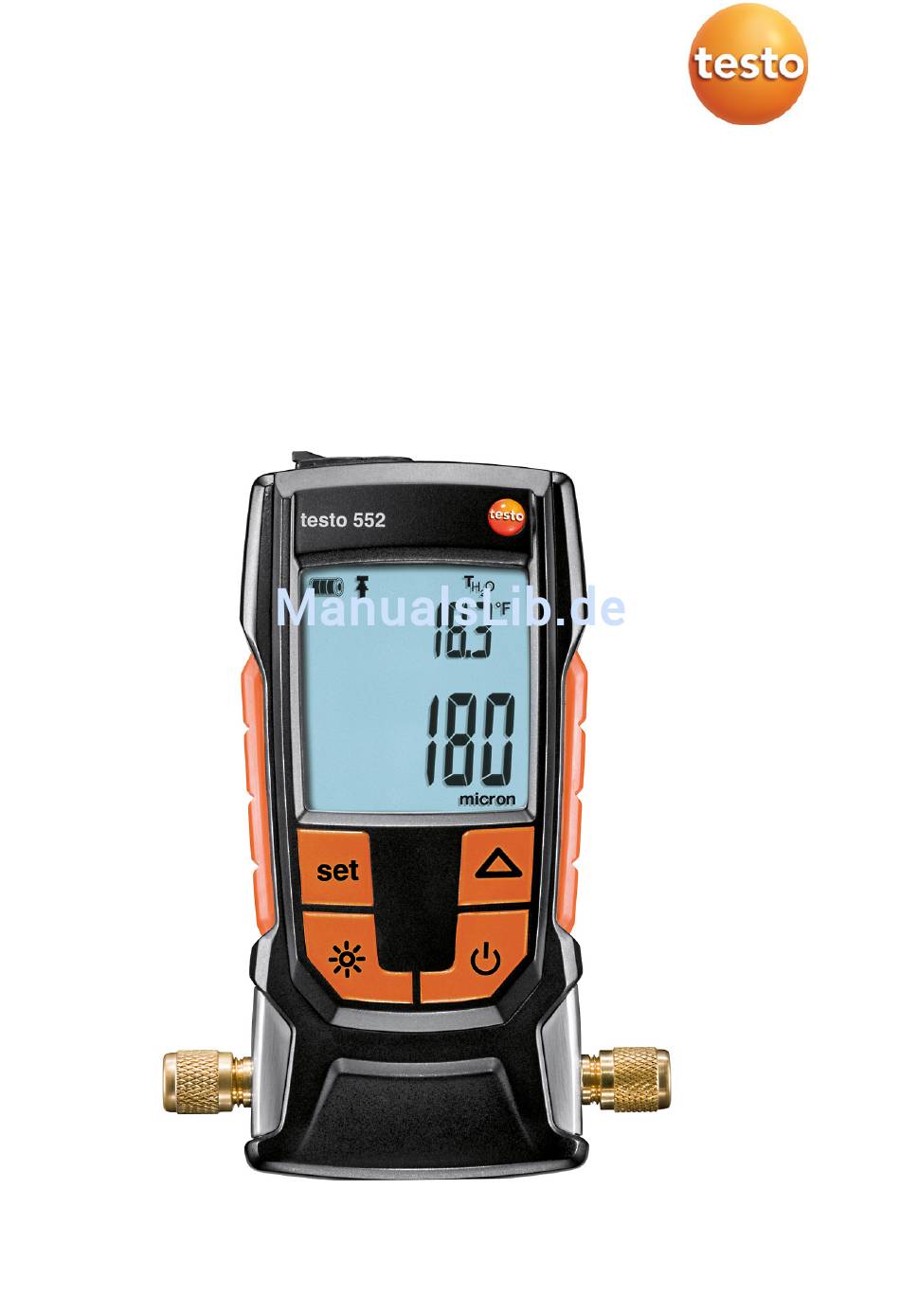

- Seite 1 Testo 552 - Vakuumstick mit Bluetooth Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
App Info anzeigen ..............20 4.9 Ansicht Liste, Grafik und Tabelle............21 4.10 Messwerte exportieren ................. 21 4.10.1 Excel (CSV) Export ..............21 4.10.2 PDF Export ................22 4.10.3 Grafische Anzeige exportieren..........22 4.11 Betrieb als Fühler am testo 570 ............22... - Seite 4 5 Instandhaltung ................... 24 5.1 Batterien wechseln ................24 5.2 Gerät reinigen ..................24 6 Tipps und Hilfe................... 26 6.1 Fragen und Antworten ................. 26 6.2 Zubehör und Ersatzteile ............... 26 7 EG-Konformitätserklärung ..............27...
-
Seite 5: Sicherheit Und Entsorgung
Führen Sie nur die Wartungs- und Instandhaltungsarbeiten an diesem Gerät durch, die in dieser Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. • Verwenden Sie nur Original-Ersatzteile von Testo. Batterien und Akkus • Die unsachgemäße Verwendung von Batterien und Akkus kann zur Zerstörung der Batterien und Akkus, Verletzungen durch Stromstöße,... -
Seite 6: Entsorgung
Entsorgen Sie defekte Akkus und leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. • Entsorgen Sie das Gerät nach Ende der Nutzungszeit über die getrennte Sammlung für Elektro- und Elektronikgeräte. Beachten Sie dabei die lokalen Entsorgungsvorschriften. Oder geben Sie das Produkt an Testo zur Entsorgung zurück. -
Seite 7: Technische Daten
O, inHg, Messtakt 0,5 sec Messwertaufnehmer 1x Pirani-Sensor - 2x 7/16" UNF Anschlüsse - 1x MiniDIN (t570) Garantie 2 Jahre Garantiebedingungen: siehe Internetseite www.testo.com/warranty Einstellwerte Alarmgrenze Einheit Einstellbereich Auflösung mbar / hPa 0 - 7,5 0,05 micron 0 - 7500... -
Seite 8: Bluetooth Modul
2 Technische Daten 2.2 Bluetooth Modul Die Verwendung des Funk-Moduls unterliegt den Regelungen und Bestimmung des jeweiligen Einsatzlandes und das Modul darf jeweils nur in den Ländern eingesetzt werden, für welches eine Länderzertifizierung vorliegt. Der Benutzer und jeder Besitzer verpflichten sich zur Einhaltung dieser Regelungen und Verwendungsvoraussetzungen und erkennen an, dass der weitere Vertrieb, Export, Import etc., insbesondere in Länder ohne Funk-Zulassung, in seiner Verantwortung liegt. -
Seite 9: Gerätebeschreibung
Evakuierung (meist bei der Inbetriebnahme) von Kälteanlagen und Wärmepumpen. Mit dem testo 552 kann man somit den aktuell herrschenden Druck in einer Kälteanlage messen, dadurch kann eine Aussage über den Grad der Entfeuchtung und das Entfernen von Fremdstoffen (Öle, Fremdgase, etc.) getroffen werden. -
Seite 10: Übersicht Displayanzeigen
3 Gerätebeschreibung 4 Anschlüsse 7/16" UNF, Anschluss von Kältemittelschläuchen, Messing Vakuumpumpe, Monteurhilfen etc.. 5 Haken Aufhängevorrichtung 6 Batteriefach Beinhaltet zwei AA Batterien. 3.3 Übersicht Displayanzeigen Element Funktion 1 Symbol [ Zeigt die verbleibende Kapazität der Batterien an. >75% >50% >25% <10% 2 Symbol [ ] erscheint wenn Bluetooth am Gerät aktiviert... -
Seite 11: Übersicht Bedientasten
3 Gerätebeschreibung 5 Slave Mode Erscheint, wenn das testo 552 mit dem testo 570 über ein Verbindungskabel verbunden ist und sich das testo 570 im Modus Evakuierung befindet. 6 Druckanzeige Zeigt den aktuell gemessenen Druck, die Messgröße und die eingestellte Einheit (mmHg, Torr, mbar, hPa, micron, inH O, inHg) an. -
Seite 12: Übersicht Anschlussoptionen
Verbindungskabel das testo 552 als Sonde verwenden (siehe Option 2). Option 1 (empfohlen) Das testo 552 wird an dem Punkt angeschlossen, der am weitesten von der Vakuumpumpe entfernt ist. Somit wird sichergestellt, dass in der gesamten Anlage ein ausreichend tiefes Vakuum erzeugt wird um eventuell vorhandene Feuchtigkeit oder Fremdgase zu entfernen. - Seite 13 3 Gerätebeschreibung Option 3 Option 4 Option 5...
-
Seite 14: Bedienung
4 Bedienung 4.1 Anschließen Verwenden Sie immer Kältemittelschläuche, die speziell für Evakuierungen geeignet sind. - Entfernen Sie die Verschlusskappen. - Schließen Sie das testo 552 an den Kreislauf an. 4.2 Gerät ein- und ausschalten drücken. - Das Gerät schaltet ein, bzw. aus. -
Seite 15: Einheiten Und Autooff Einstellen
4 Bedienung 4.4 Einheiten und AutoOff einstellen Verwenden Sie immer Kältemittelschläuche, die speziell für Evakuierungen geeignet sind. - Gerät einschalten. drücken um Einstellungen zu ändern. drücken um die gewünschte Druckeinheit einzustellen. drücken. Die Einheit ist eingestellt. Das Display zeigt die Temperatureinheit an. - Seite 16 4 Bedienung drücken um die gewünschte Temperatureinheit einzustellen. drücken. Die Temperatureinheit ist eingestellt. Das Display zeigt die Einstellung für die Alarmgrenze an. Durch das Einstellen der Alarmgrenze wird ein Alarm ausgelöst wenn der eingestellte Wert überschritten wird. drücken um die Alarmgrenze einzustellen.
-
Seite 17: Temperaturwerte Anzeigen
4 Bedienung drücken um AutoOff ein- oder auszuschalten. on = ein off = aus drücken. Alle Einstellungen sind gespeichert. Das Display wechselt in den Messmodus. Das Gerät kann jetzt verwendet werden. 4.5 Temperaturwerte anzeigen drücken um die Temperaturmessgröße zu ändern. -
Seite 18: Bluetooth®-Verbindung Herstellen
4.6 Bluetooth®-Verbindung herstellen Um eine Verbindung via Bluetooth herstellen zu können benötigen Sie ein Tablet oder Smartphone auf dem Sie die Testo-App Smart Probes bereits installiert haben. Die App erhalten Sie für iOS Geräte im AppStore oder für Android- Geräte im Play Store. -
Seite 19: Übersicht Bedienelemente
4 Bedienung 4.7 Übersicht Bedienelemente Auswahl der Applikationen. Anzeige der verbundenen Smart Probes. 3. Wechsel zwischen den Ansichten (Liste, Grafik, Tabelle) Startet die grafische und tabellarische Messwert Aufzeichnung neu. Export der Messwerte. Menü Optionen 4.8 App Optionen 4.8.1 Sprache einstellen - Tippen Sie ->... -
Seite 20: Tutorial Anzeigen
4 Bedienung 4.8.2 Tutorial anzeigen Das Tutorial zeigt Ihnen erste Schritte in der Bedienung der testo Smart Probes App. - Tippen Sie -> Tutorial Das Tutorial wird angezeigt. Durch wischen können Sie im Tutorial die jeweils nächste Seite anzeigen lassen. -
Seite 21: Ansicht Liste, Grafik Und Tabelle
In den verschiedenen Ansichten können die vorhandenen Messwerte unterschiedlich dargestellt werden. • Listen-Ansicht Stellt die, vom testo 552 übertragenen, Messwerte in Listenform da. Hier werden die Messwerte aller verbundenen testo 552 aufgelistet. • Grafik-Ansicht Es kann der grafische Verlauf von bis zu vier verschiedenen Messwerten angezeigt werden. -
Seite 22: Pdf Export
4.11 Betrieb als Fühler am testo 570 Das testo 552 hat keine eigene Speicher- oder Übertragungsfunktion. Durch die Verbindung des testo 552 mit dem testo 570 werden die Daten auf das testo 570 übertragen, von dort aus können die Daten gespeichert oder über die Software easyKool verwaltet werden. - Seite 23 Geräten muss die gleiche Druckeinheit eingestellt sein. Das testo 570 verbindet sich erst mit dem testo 552 wenn der Modus Evakuierung aktiviert wird. Während dem Betrieb als Fühler kann das testo 552 nicht bedient werden, alle Tasten sind deaktiviert.
-
Seite 24: Instandhaltung
5 Instandhaltung 5 Instandhaltung 5.1 Batterien wechseln - Gerät ausschalten. - Haken nach oben klappen. - Batteriefach öffnen. - Batterien entnehmen. - Neue Batterien einsetzen, beachten Sie dabei die Angaben im Inneren des Batteriefachs. - Batteriefach schließen. - Haken runter klappen. 5.2 Gerät reinigen Verunreinigungen, wie Öl können die Genauigkeit des Vakuumsensors beeinträchtigen. - Seite 25 5 Instandhaltung - Schütteln Sie das Gerät für kurze Zeit. - Entfernen Sie den kompletten Alkohol aus dem Gerät. - Wiederholen sie diesen Vorgang mindestens 2 Mal. - Lassen Sie das Gerät mindestens 1 Stunde trocknen. Um den Sensor schneller zu trocknen, können sie die Sonde direkt an eine Vakuumpumpe anschließen und Vakuum ziehen.
-
Seite 26: Tipps Und Hilfe
Mögliche Ursache / Lösung - Prüfen Sie ob das testo 552 korrekt Messwerte stimmen nicht. angeschlossen ist. - Schließen Sie das testo 552 direkt an die Vakuumpumpe an um die Werte zu kontrollieren. - Prüfen Sie alle Schläuche auf Dichtigkeit. -
Seite 27: Eg-Konformitätserklärung
7 EG-Konformitätserklärung 7 EG-Konformitätserklärung... - Seite 28 7 EG-Konformitätserklärung The use of the wireless module is subject to the regulations and stipulations of the respective country of use, and the module may only be used in countries for which a country certification has been granted. The user and every owner has the obligation to adhere to these regulations and prerequisites for use, and acknowledges that the re-sale, export, import etc.
- Seite 29 7 EG-Konformitätserklärung instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: •...
- Seite 30 0970 5522 de 01...
