5. Elektrischer Anschluss

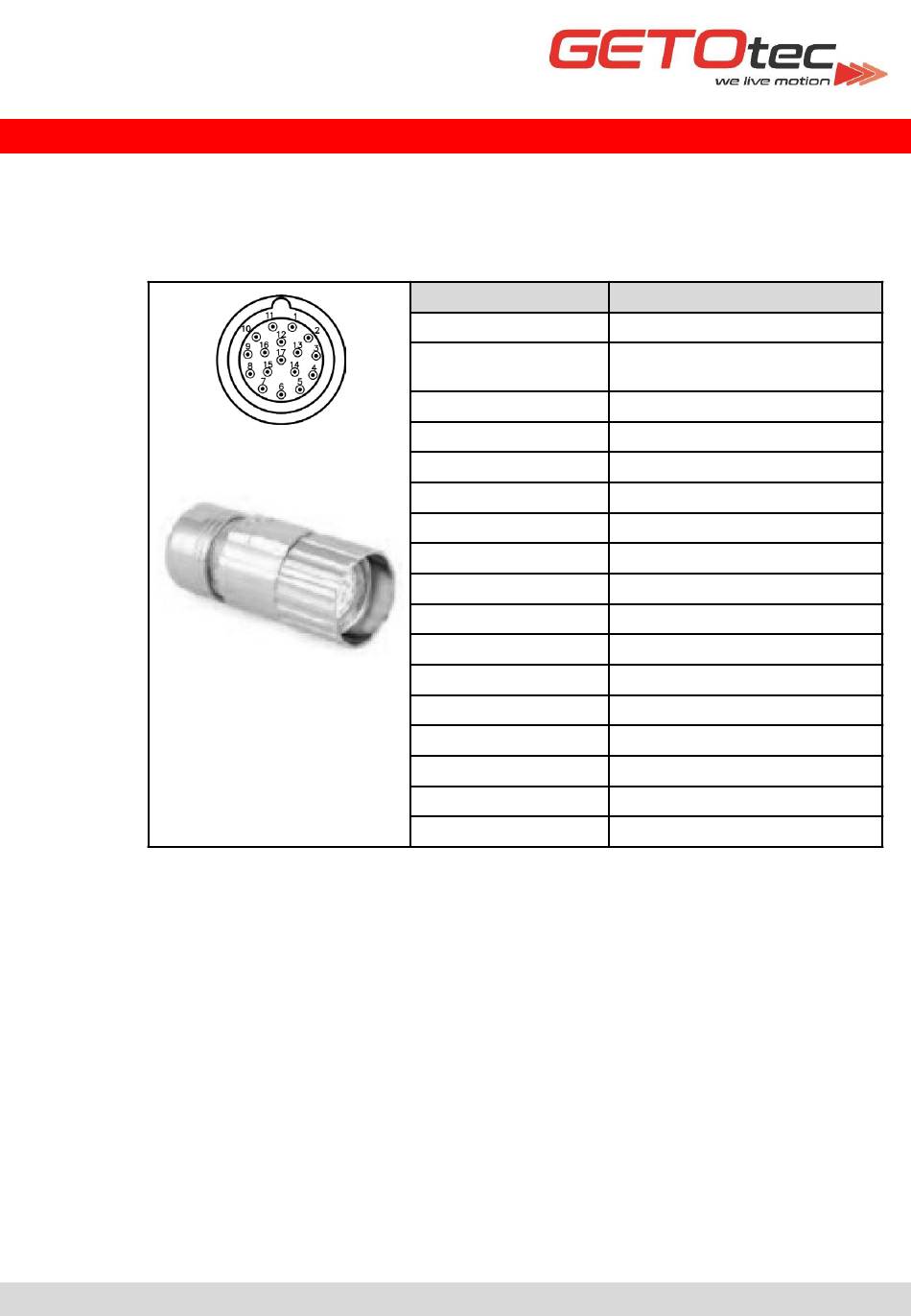

5.3.5 PIN-Belegung Encoderleitung BiSS/EnDAT Motor AKM 2-4

Blick auf die Lötseite des Gegensteckers
PFS-BA-0416-V2_de
PIN-Nr.
1
2
3
4 Up (Sensor Versorgungsspannung)
5
6
7
8
9
10
11
12
13
14
15
16
17
Funktion
B – (Cosinus)
0V (Masse Sensor
Versorgungsspannung)
A – (Sinus)
Data +
-
TH + (Thermosensor)
Clock +
B + (Cosinus)
Sense -
A + (Sinus)
Sense +
Data -
TH – (Thermosensor)
Clock -
-
-
