PFS Präzisionsschlitten
3. Produktbeschreibungen
3.2 Produktbeschreibung Präzisionsschlitten Typ PFS
PFS Präzisionsschlitten sind universell einsetzbare kompakte Module zur Erfüllung aller Positionieraufgaben
im Handlingbereich und im Maschinenbau.
Mehrachssysteme lassen sich wegen der modularen Bauweise des PFS-Präzisionsschlittens leicht realisieren.
Der Vorschub kann über zwei Spindelvarianten, Kugelgewindetrieb oder Trapezgewindetrieb erzeugt werden.
Zwei Profilschienenführungssysteme mit jeweils zwei oder drei Führungswagen ermöglichen eine präzise
Linearbewegung des Schlittens.
Die Anbindung des Motors kann direkt bzw. gerade mit einer Kupplung, oder umgelenkt über einen Zahn-
riementrieb in bestimmten Übersetzungen erfolgen.
Die in der Grundplatte integrierten Endschalter in Verbindung mit Motor und Steuerung ermöglichen eine
richtige Positionierung und somit keinen Überlauf des Schlittens.
Je nach Umgebungsanforderungen können die Präzisionsschlitten mit Blech- oder Faltenbalgabdeckung
ausgestattet werden.
Aufgrund ihrer variablen Ausstattungsmöglichkeiten können die Präzisionsschlitten in unterschiedlichen
Aufgabengebieten eingesetzt werden.
3.3 Komponentenbeschreibung
3.3.1 End- und Referenzschalter
Die Präzisionsschlitten Typ PFS sind mit induktiven PNP- schaltenden Näherungsschaltern ausgestattet,
die der Steuerung das Erreichen der Grenzen des Verfahrweges signalisieren. Die End- und Referenzschalter
sind bei Auslieferung einsatzfertig verkabelt und werden über einen eigenen Stecker mit der Steuerung
verbunden. Der Referenzschalter ist ein induktiver Näherungsschalter.
1=Schaltzustandsanzeige
Maßangaben in mm

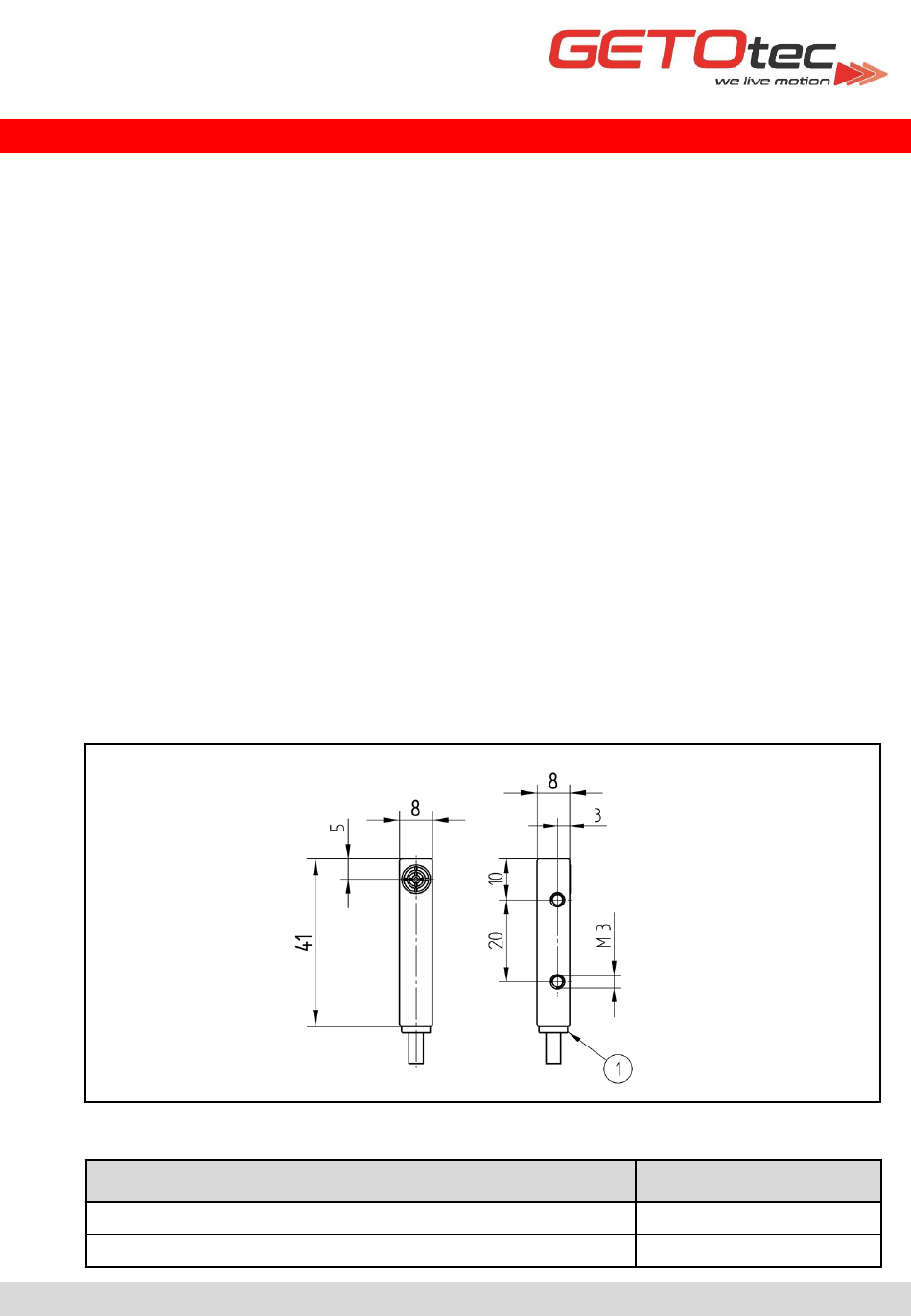

Abb. 3.3: Maßzeichnung des End- und Referenzschalters
I1BH002 Induktiver Näherungsschalter 8x8 PNP Öffner
I1BH001 Induktiver Näherungsschalter 8x8 PNP Schließer
