5. Elektrischer Anschluss

5.2 Anschluss Motorspannung

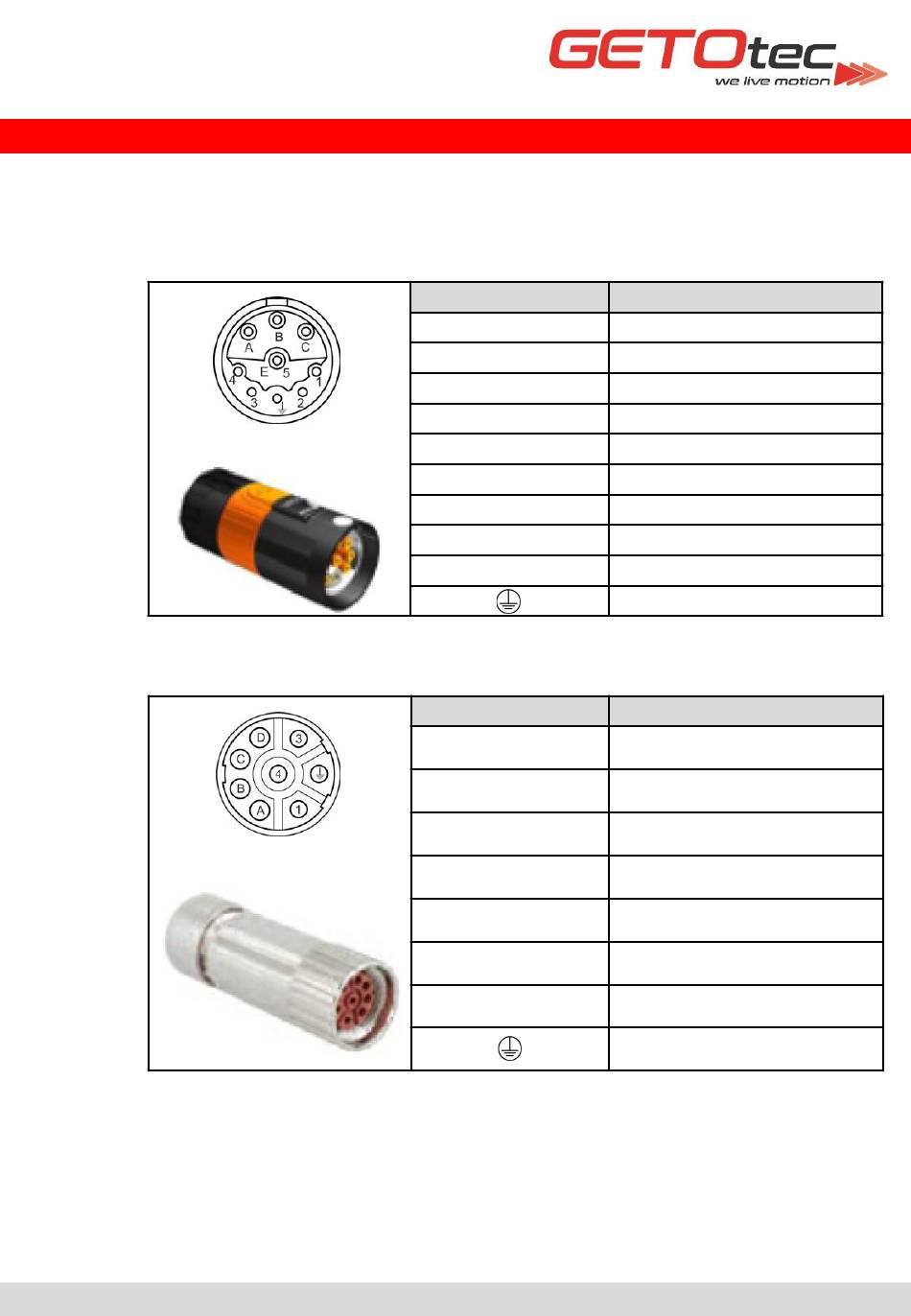

5.2.1 PIN-Belegung Motorleitung/Motor- und Bremsleitung Motor AKM 1

Blick auf die Lötseite des Gegensteckers

5.2.2 PIN-Belegung Motorleitung/Motor- und Bremsleitung Motor AKM 2-4

Blick auf die Lötseite des Gegensteckers
PFS-BA-0416-V2_de
PIN-Nr.
1
2
3
4
5
A
B
C
E
PIN-Nr.
1
3
4
A
B
C
D
Funktion
BR + (Haltebremse)
BR – (Haltebremse)
-
-
-
U (Motorphase)
W (Motorphase)
V (Motorphase)
-
PE
Funktion
U (Motorphase)
W (Motorphase)
V (Motorphase)
BR + (Haltebremse)
BR – (Haltebremse)
-
-
PE
