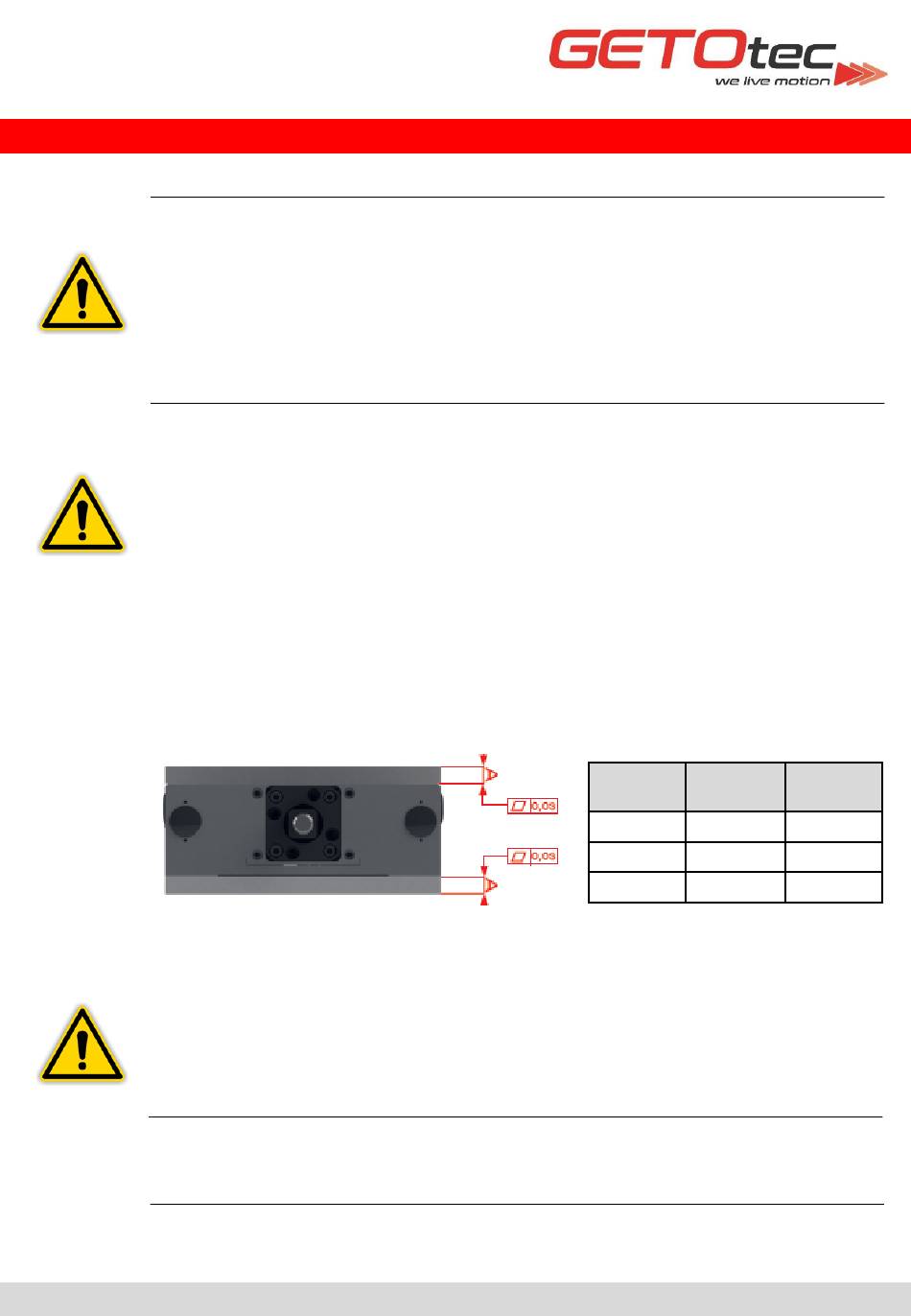

Montageanweisung
PFS Präzisionsschlitten
4. Montage
Vor und während aller Montage-, Demontage- oder Reparaturarbeiten sind die
Präzisionsschlitten Typ PFS stromlos zu schalten und sicherzustellen, dass der
Netzanschluss nicht durch andere Personen hergestellt werden kann; es besteht sonst
Lebensgefahr bzw. eine erhebliche Verletzungsgefahr.
Verwenden Sie zur Positionierung der Präzisionsschlitten ggf. ein geeignetes Hebezeug;
das Anheben großer Lasten ohne Hilfsmittel ist gesundheitsschädlich. Beachten Sie die
geltenden Arbeitsschutzbestimmungen für den Umgang mit schwebenden Lasten.
Es dürfen keine Distanzstücke, Unterlegscheiben oder ähnliches bei der Montage der
Präzisionsschlitten verwendet werden.
4.1 Montage der Präzisionsschlitten Typ PFS
Die Präzisionsschlitten Typ PFS werden komplett montiert und mechanisch betriebsbereit ausge-
liefert. Sie müssen vor der Montage vorsichtig von der Transportverpackung befreit werden.
Bei der Montagefläche muss es sich um eine ebene Fläche handeln.
Es müssen folgende Punkte beachtet werden um die angegebenen Genauigkeiten und Steifigkeiten
zu erreichen:
1. Die Oberfläche der Anschlusskonstruktion muss mind. die im Bild angegebene Ebenheit haben.
2. Die Anschlusskonstruktion muss mind. die Dicke „A" haben.
3. Das verwendete Material muss mind. die Steifigkeit des Schlittenmaterials haben
(od. höheres E-Modul).
4. Es müssen alle Anschraubmöglichkeiten der Grundplatte und des Verfahrschlittens verwendet
werden.
4.1.1 Einbaulage und Befestigung der Präzisionsschlitten Typ PFS
Die Präzisionsschlitten Typ PFS sind standardmäßig für den horizontalen Einsatz konzipiert.
Beim Einsatz in vertikalen Anwendungen muss das unbeabsichtigte Absenken des
Präzisionsschlittens verhindert werden. Optional können die Motoren mit einer Bremse
ausgeliefert werden, um ein Absinken des Antriebs in stromlosem Zustand zu verhindern!
Bei vertikalem Einbau müssen immer die zutreffenden Sicherheitsrichtlinien eingehalten
werden.
Bei horizontalem Einbau darf ein Winkel von 1° bezogen auf die Horizontale auf der X- und
Y-Achse nicht überschritten werden. Andernfalls kann es zur Bewegung des Verfahr-
schlittens aufgrund der Schwerkraft bzw. zu unerwünschten Lastmomenten kommen.
PFS-BA-0416-V2_de
A
Baugröße
(mm)
100
15
155
20
225
30
Ebenheit
(mm)
0,03
0,03
0,03
21
