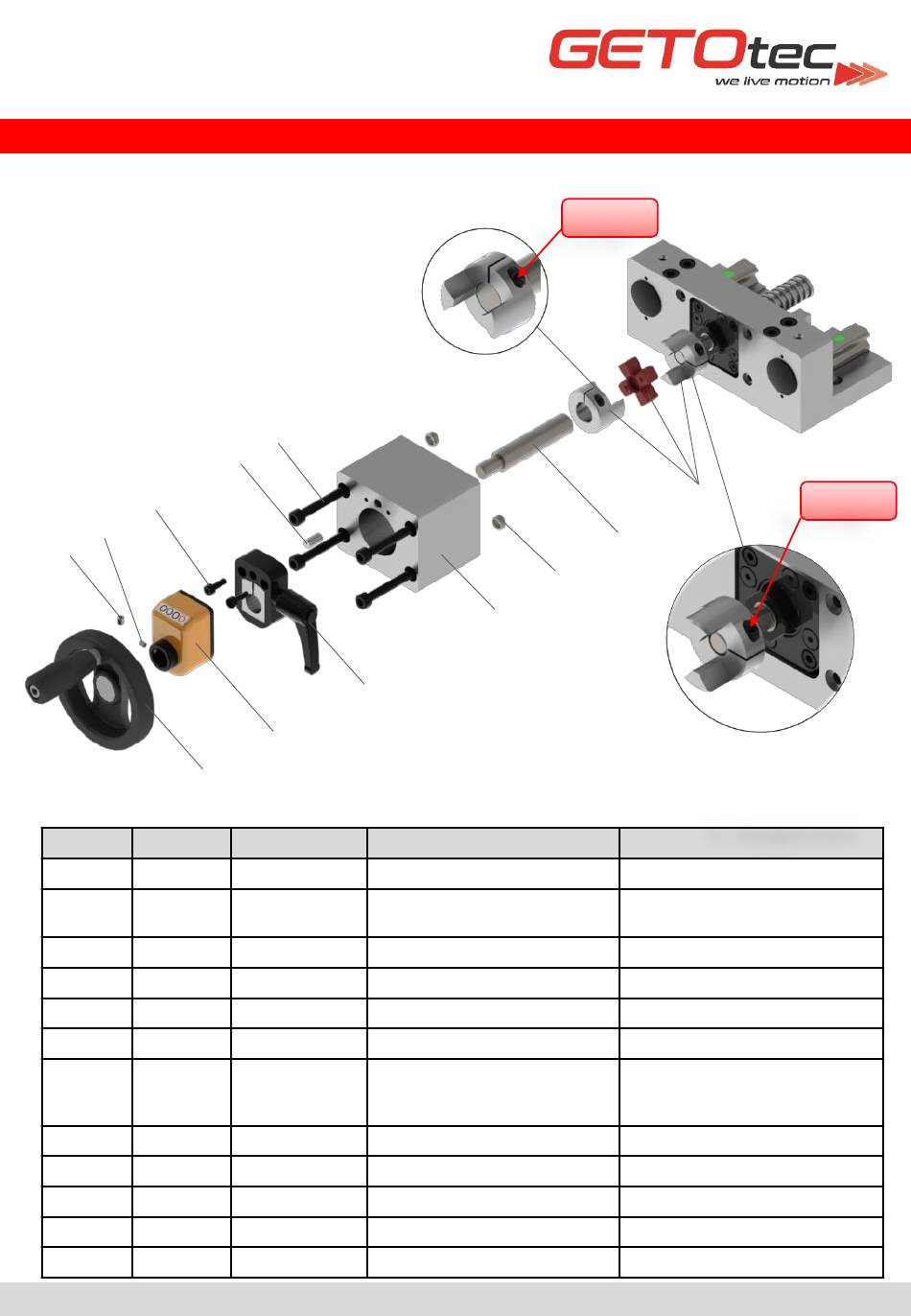

Montageanweisung
PFS Präzisionsschlitten
4. Montage
10
9
8
4.5.3 Baugröße 225
Nummer
Stückzahl
1
1
2
1
3
1
4
1
5
2
6
1
7
1
8
1
9
1
10
2
11
1
12
4
PFS-BA-0416-V2_de
12
11
3
2
1
Artikelnummer
A001291
A002538
A001295
A002249
A000096
A001465
A002602
A001291
A002538
-
-
-
4
Bezeichnung
Handrad HR 80
Positionsanzeige
Wellenklemmung
Adapter
Zentrierhülse ZH-9
Welle
Kupplung
Gewindestift DIN 916 M4x5
Gewindestift DIN 913 M4x4
Schraube DIN 912 M4x12
Zylinderstift ISO 2338-6m6x12-St
Schraube DIN 912 M6x50
T
= 1,4 Nm
A
7
6
5
Bemerkung
Bei Bestellung Spindelsteigung
angeben!
Klemmhebel beidseitig montierbar
Kupplungshälfte jeweils bündig mit
Spindelzapfen und Welle
montieren! (siehe Bilder oben)
Bestandteil von Handrad HR 80
Bestandteil von Positionsanzeige
T
= 1,4 Nm
A
T
= Anzugsmoment
