Montageanweisung
PFS Präzisionsschlitten
4. Montage
4.7.2 Demontage des Spannsatzes
• Alle Spannschrauben gleichmäßig der Reihe nach lösen und herausdrehen.
• Spannschrauben in die Abdrückgewinde des Innenringes (Position 2) einschrauben (siehe Abb. 4.2).
• Spannschrauben gleichmäßig mit einer ¼ Umdrehung über Kreuz anziehen. Abdruckmoment dabei
stufenweise erhöhen, bis Außenring (Position 1) und Innenring (Position 2) getrennt sind.
• Den gelösten Spannsatz zwischen Welle und Nabe entfernen.

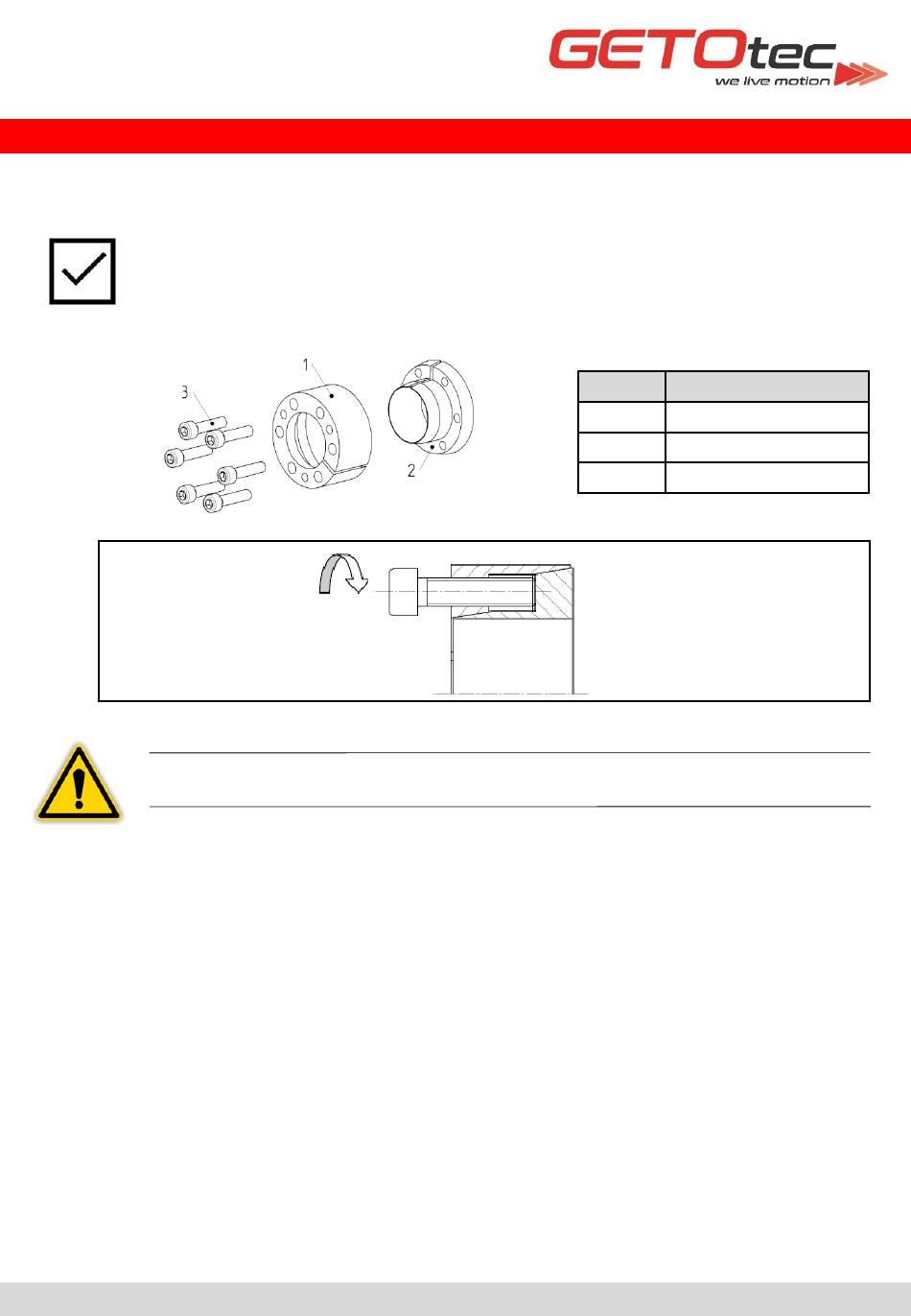

Abb. 4.2: Lösen des Spannsatzes
Nichtbeachtung dieser Hinweise oder nicht berücksichtigte Betriebszustände bei
der Auslegung des Spannsatzes können die Funktion des Spannsatzes beeinträchtigen.
PFS-BA-0416-V2_de
Position
Bezeichnung
1
Außenring (geschlitzt)
2
Innenring (geschlitzt)
3
Zylinderschraube DIN 912
38
