Montageanweisung
PFS Präzisionsschlitten

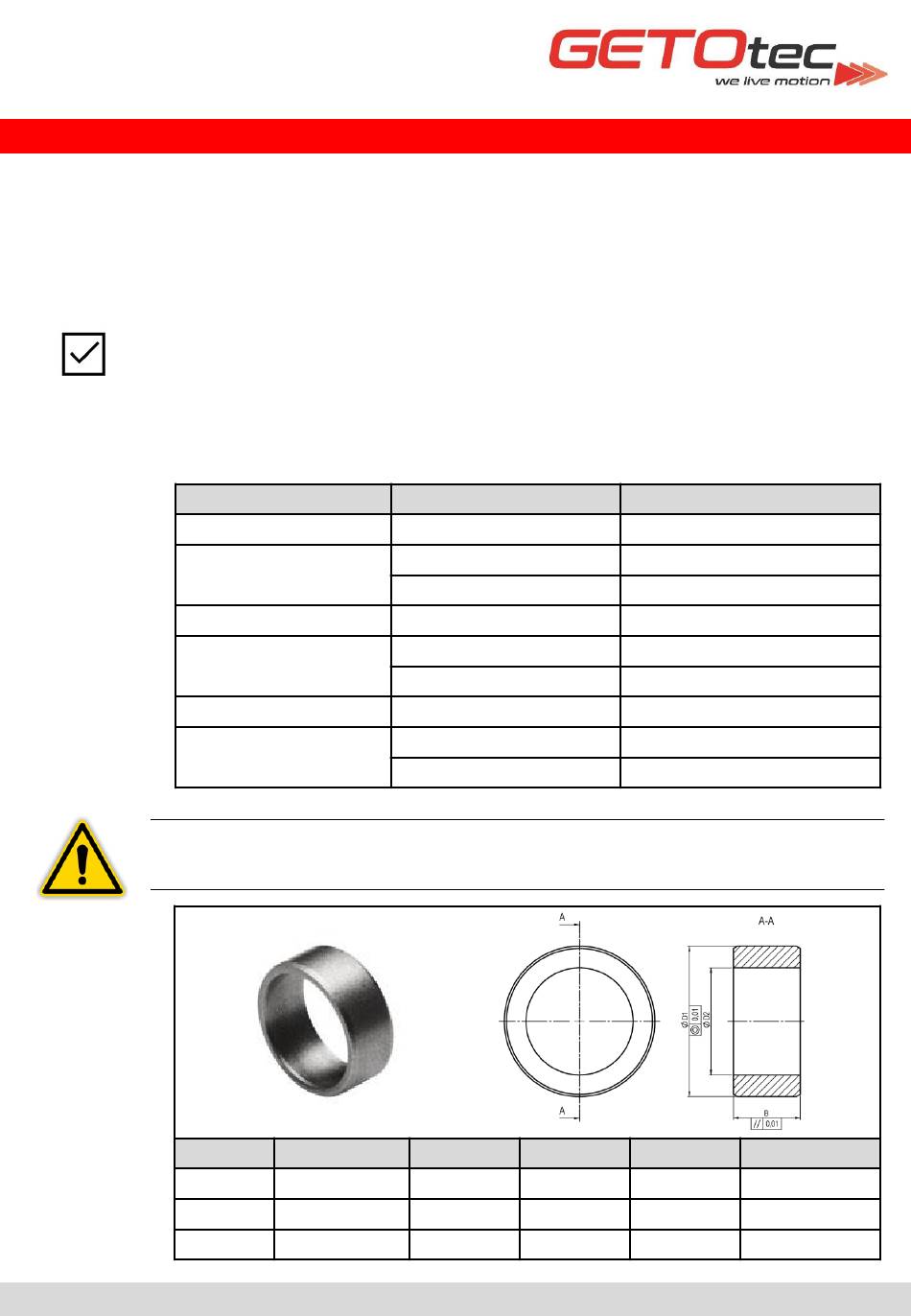

4. Montage
Die Befestigung der Präzisionsschlitten erfolgt ausschließlich von oben. Hierzu stehen Bohrungen
für M5 für PFS 100, M6 für PFS 155, M8 für PFS 225 Zylinderschrauben und Zentrierbohrungen
ZH-7 für PFS 100, ZH-9 für PFS 155, ZH-12 für PFS 225 für Zentrierhülsen (siehe Tabelle 4.2)
zur Verfügung. Die Anzahl der Bohrungen bzw. Zentrierbohrungen ist abhängig von der Länge
der Grundplatte.
• geeignete Befestigungsbohrungen auf der Montagefläche herstellen, falls noch nicht vorhanden
• Montagefläche reinigen und den Präzisionsschlitten Typ PFS auf der Montagefläche positionieren
• Präzisionsschlitten Typ PFS auf der Montagefläche ausrichten
• Befestigungsschrauben für sämtliche Montagebohrungen eindrehen und von innen nach außen
in spiralförmiger Reihenfolge mit dem jeweiligen Anziehmoment (siehe Tabelle 4.1) anziehen
Tabelle 4.1: Anziehmomente der Befestigungsschrauben
Die Schrauben müssen mit Sprengringen oder Schraubensicherung gegen ungewolltes
Lösen gesichert werden.
Baugröße
Tabelle 4.2: Zentrierhülsen
PFS-BA-0416-V2_de
Schraubengröße
M5
M6
M8
Zentrierhülse
100
ZH-7
155
ZH-9
225
ZH-12
Festigkeitsklasse
8.8
10.9
12.9
8.8
10.9
12.9
8.8
10.9
12.9
D1 (mm)
D2 (mm)
7 h7
5,3
9 h7
6,4
12 h7
10,3 +0,1
Anziehmoment Ma (Nm)
5,9
8,7
10,0
10,0
15,0
18,0
25,0
36,0
43,0
B (mm)
Artikelnummer
3 -0,2
A000095
4
A000096
5
A001268
22
