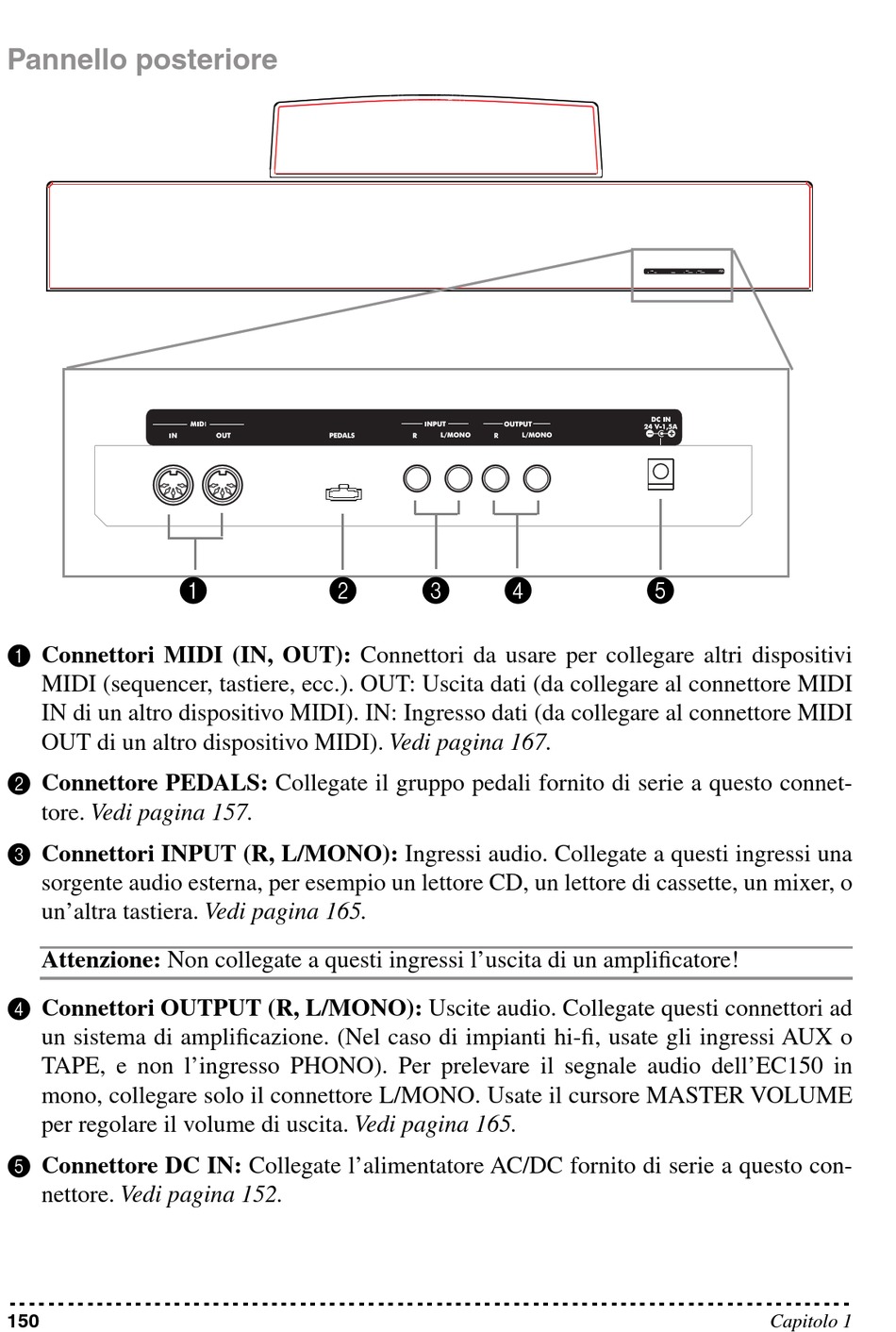

Pannello posteriore

1 Connettori MIDI (IN, OUT): Connettori da usare per collegare altri dispositivi
MIDI (sequencer, tastiere, ecc.). OUT: Uscita dati (da collegare al connettore MIDI
IN di un altro dispositivo MIDI). IN: Ingresso dati (da collegare al connettore MIDI
OUT di un altro dispositivo MIDI). Vedi pagina 167.
2 Connettore PEDALS: Collegate il gruppo pedali fornito di serie a questo connet-
tore. Vedi pagina 157.
3 Connettori INPUT (R, L/MONO): Ingressi audio. Collegate a questi ingressi una
sorgente audio esterna, per esempio un lettore CD, un lettore di cassette, un mixer, o
un'altra tastiera. Vedi pagina 165.
Attenzione: Non collegate a questi ingressi l'uscita di un amplificatore!
4 Connettori OUTPUT (R, L/MONO): Uscite audio. Collegate questi connettori ad
un sistema di amplificazione. (Nel caso di impianti hi-fi, usate gli ingressi AUX o
TAPE, e non l'ingresso PHONO). Per prelevare il segnale audio dell'EC150 in
mono, collegare solo il connettore L/MONO. Usate il cursore MASTER VOLUME
per regolare il volume di uscita. Vedi pagina 165.
5 Connettore DC IN: Collegate l'alimentatore AC/DC fornito di serie a questo con-
nettore. Vedi pagina 152.
150
1 2 3 4 5
Capitolo 1
