Siemens RLE162 Installationsanleitung Seite 20

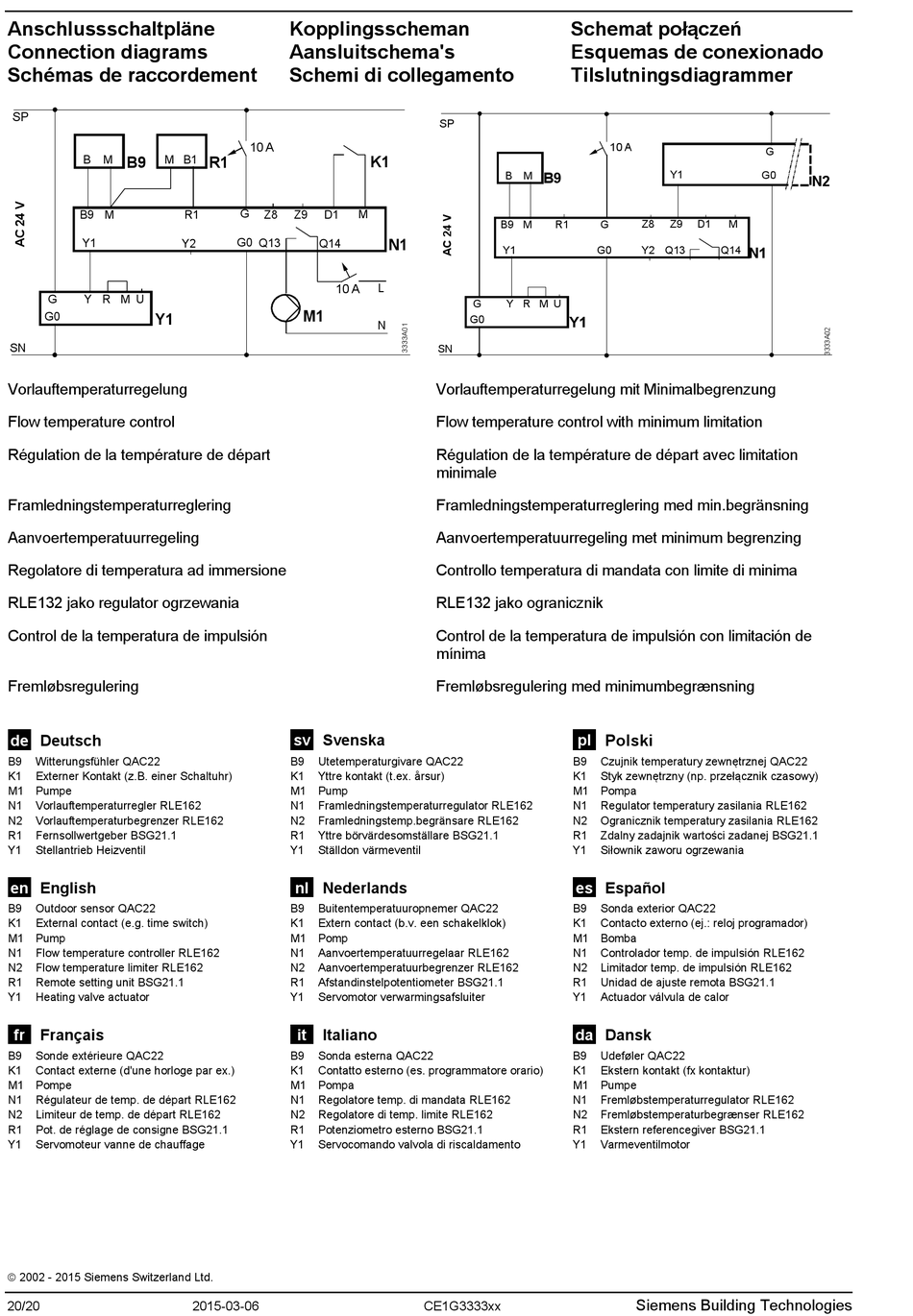

Anschlussschaltpläne
Connection diagrams
Schémas de raccordement
SP
B M M B1
B9
B9 M
Y1
G Y R M U
G0
Y1
SN
Vorlauftemperaturregelung
Flow temperature control
Régulation de la température de départ
Framledningstemperaturreglering
Aanvoertemperatuurregeling
Regolatore di temperatura ad immersione
RLE132 jako regulator ogrzewania
Control de la temperatura de impulsión
Fremløbsregulering
de Deutsch
B9 Witterungsfühler QAC22
K1 Externer Kontakt (z.B. einer Schaltuhr)
M1 Pumpe
N1 Vorlauftemperaturregler RLE162
N2 Vorlauftemperaturbegrenzer RLE162
R1 Fernsollwertgeber BSG21.1
Y1 Stellantrieb Heizventil
en English
B9 Outdoor sensor QAC22
K1 External contact (e.g. time switch)
M1 Pump
N1 Flow temperature controller RLE162
N2 Flow temperature limiter RLE162
R1 Remote setting unit BSG21.1
Y1 Heating valve actuator
fr Français
B9 Sonde extérieure QAC22
K1 Contact externe (d'une horloge par ex.)
M1 Pompe
N1 Régulateur de temp. de départ RLE162
N2 Limiteur de temp. de départ RLE162
R1 Pot. de réglage de consigne BSG21.1
Y1 Servomoteur vanne de chauffage
 2002 - 2015 Siemens Switzerland Ltd.
20/20
Kopplingsscheman
Aansluitschema's
Schemi di collegamento
10 A
R1
G
R1 Z8 Z9 D1
G0
Y2 Q13 Q14
10 A
M1
sv Svenska
B9 Utetemperaturgivare QAC22
K1 Yttre kontakt (t.ex. årsur)
M1 Pump
N1 Framledningstemperaturregulator RLE162
N2 Framledningstemp.begränsare RLE162
R1 Yttre börvärdesomställare BSG21.1
Y1 Ställdon värmeventil
nl Nederlands
B9 Buitentemperatuuropnemer QAC22
K1 Extern contact (b.v. een schakelklok)
M1 Pomp
N1 Aanvoertemperatuurregelaar RLE162
N2 Aanvoertemperatuurbegrenzer RLE162
R1 Afstandinstelpotentiometer BSG21.1
Y1 Servomotor verwarmingsafsluiter
it Italiano
B9 Sonda esterna QAC22
K1 Contatto esterno (es. programmatore orario)
M1 Pompa
N1 Regolatore temp. di mandata RLE162
N2 Regolatore di temp. limite RLE162
R1 Potenziometro esterno BSG21.1
Y1 Servocomando valvola di riscaldamento
2015-03-06
SP
K1
B M
M
B9 M
N1
Y1
L
Y R
G
G0
N
SN
Vorlauftemperaturregelung mit Minimalbegrenzung
Flow temperature control with minimum limitation
Régulation de la température de départ avec limitation
minimale
Framledningstemperaturreglering med min.begränsning
Aanvoertemperatuurregeling met minimum begrenzing
Controllo temperatura di mandata con limite di minima
RLE132 jako ogranicznik
Control de la temperatura de impulsión con limitación de
mínima
Fremløbsregulering med minimumbegrænsning
CE1G3333xx
Schemat połączeń
Esquemas de conexionado
Tilslutningsdiagrammer
10 A
Y1
B9
Z8 Z9 D1
R1 G
G0 Y2 Q13
M U
Y1
pl Polski
B9 Czujnik temperatury zewnętrznej QAC22
K1 Styk zewnętrzny (np. przełącznik czasowy)
M1 Pompa
N1 Regulator temperatury zasilania RLE162
N2 Ogranicznik temperatury zasilania RLE162
R1 Zdalny zadajnik wartości zadanej BSG21.1
Y1 Siłownik zaworu ogrzewania
es Español
B9 Sonda exterior QAC22
K1 Contacto externo (ej.: reloj programador)
M1 Bomba
N1 Controlador temp. de impulsión RLE162
N2 Limitador temp. de impulsión RLE162
R1 Unidad de ajuste remota BSG21.1
Y1 Actuador válvula de calor
da Dansk
B9 Udeføler QAC22
K1 Ekstern kontakt (fx kontaktur)
M1 Pumpe
N1 Fremløbstemperaturregulator RLE162
N2 Fremløbstemperaturbegrænser RLE162
R1 Ekstern referencegiver BSG21.1
Y1 Varmeventilmotor
Siemens Building Technologies
G
G0
N2
M
Q14
N1
