Anwendung
CE1N3332de
14.12.2004

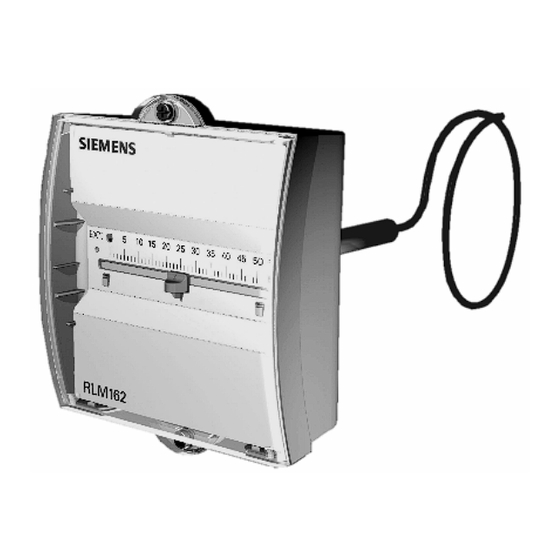

Synco™ 100
Luftkanaltemperaturregler
mit 2 Ausgängen DC 0...10 V
Luftkanaltemperaturregler für Zuluft- und Ablufttemperaturregelung in einfachen
Lüftungs- und Klimaanlagen. Kompaktbauweise. Zwei analoge Steuerausgänge
DC 0...10 V für Heizen und/oder Kühlen.
Anlagenseitig:
• Kleinere Lüftungs- und Klimaanlagen
• Zonen in Lüftungs- und Klimaanlagen mit zentraler Luftaufbereitung
Gebäudeseitig:
• Kleinere Nichtwohnbauten mit eigener Luftaufbereitung
• Grosse Nichtwohnbauten mit dezentraler Luftaufbereitung
Anwendungsbeispiele:
• Nutzeinheiten mit geeignetem Referenzraum
• Einzelräume (z.B. Sitzungszimmer, Schulungsräume)
Steuerseitig:
• Stellantriebe für Heizventil
• Stellantriebe für Kühlventil
• Stellantriebe für Luftklappen
• Stromventile für Elektrolufterhitzer
3
332
RLM162
Building Technologies
HVAC Products
Werbung
Verwandte Anleitungen für Siemens Synco RLM162
Inhaltszusammenfassung für Siemens Synco RLM162
- Seite 1 Synco™ 100 RLM162 Luftkanaltemperaturregler mit 2 Ausgängen DC 0…10 V Luftkanaltemperaturregler für Zuluft- und Ablufttemperaturregelung in einfachen Lüftungs- und Klimaanlagen. Kompaktbauweise. Zwei analoge Steuerausgänge DC 0…10 V für Heizen und/oder Kühlen. Anwendung Anlagenseitig: • Kleinere Lüftungs- und Klimaanlagen • Zonen in Lüftungs- und Klimaanlagen mit zentraler Luftaufbereitung Gebäudeseitig: •...
- Seite 2 Funktionen • Regelung der Zuluft- oder der Ablufttemperatur (P oder PI) durch stetiges Steuern Hauptfunktion des wasser- bzw. luftseitigen Stellgerätes mit wählbarem Wirksinn der Steuersignale für Heizen oder Kühlen oder Heizen und Kühlen • Aussentemperaturkompensation Weitere Funktionen • Minimalbegrenzung der Zulufttemperatur •...
- Seite 3 Regelung Der Regler RLM162 vergleicht die Luftkanaltemperatur mit dem Sollwert. Bei einer Abwei- chung bildet der Regler ein Steuersignal im Bereich DC 0…10 V, das eine Stellgrössenän- derung von 0…100 % bewirkt. Das Steuersignals ist proportional zur Abweichung (P- Regelung) bzw. zur Heiz- oder Kühllast (PI-Regelung). 10 V 10 V 10 V...
- Seite 4 Sollwertumschaltung Der Nennsollwert wird durch Schliessen eines potentialfreien Kontakts an den Klem- (D1) men D1–M umgeschaltet. Das Umschalten dient der Energieeinsparung. • Wirksinn Heizen: der Nennsollwert wird reduziert • Wirksinn Kühlen: der Nennsollwert wird angehoben Beispiele: • Nachtabsenkung; Umschaltung durch eine Schaltuhr •...
- Seite 5 Beispiel 3: Stetiges Steuern des Heizventils mit Steuersignal Y1 und Ein-/Ausschalten einer Lufterwärmer-Pumpe mit Q13– Testbetrieb Die Regelung ist ausgeschaltet; der Sollwerteinstellschieber wirkt als Stellungsgeber. Mit ihm kann das Stellgerät (bzw. beide Stellgeräte) manuell in jede beliebige Stellung gefahren werden; der Sollwerteinstellbereich wird zum Stellbereich. Eine Leuchtdiode zeigt den Testbetrieb an.
- Seite 6 Hinweise für die Projektierung Fällt am Regler die Betriebsspannung aus, wird das Stellgerät automatisch geschlos- sen bzw. in die Nullstellung gebracht. Dem Gerät liegt eine Installationsanleitung für Montage und Inbetriebnahme bei. Hinweise für die Montage Der Flansch wird für die Montage am Luftkanal benötigt. Örtlichen Vorschriften sind zu beachten.
- Seite 7 Umweltbedingungen Betrieb Klimatische Bedingungen nach IEC 721-3-3, Klasse 3K5 Temperatur 0 …+ 50 °C < 95 % r.F. Feuchte Transport Klimatische Bedingungen nach IEC 721-3-2, Klasse 2K3 − 25…+70 °C Temperatur Feuchte < 95 % rel. F. Mechanische Bedingungen Klasse 2M2 Normen und Standards –Konformität nach 89/336/EWG...
- Seite 8 B9 M Ablufttemperaturregelung mit Heizen und Kühlen sowie Aussentemperaturkompensati- on und Minimalbegrenzung der Zulufttemperatur Witterungsfühler QAC22 Hilfsgerät Externer Kontakt (z.B. einer Schaltuhr) Luftkanaltemperaturregler RLM162 (als Ablufttemperaturregler) Luftkanaltemperaturregler RLM162 (als Zulufttemperaturbegrenzer) Fernsollwertgeber BSG21.1 Stellantrieb Heizventil Stellantrieb Kühlventil Anwendungsbeispiele ∆p ∆p Zulufttemperaturregelung durch Steuern des Heiz- und des Kühlventils in Folge, mit Aussentemperaturkompensation ∆p ∆p...
- Seite 9 Massbild 72.5 13.5 Masse in mm ©2002 Siemens Building Technologies Änderungen vorbehalten Building Technologies Luftkanaltemperaturregler RLM162 CE1N3332de HVAC Products 14.12.2004...
