Siemens RDH10M Handbuch

Siemens RDH10M Handbuch

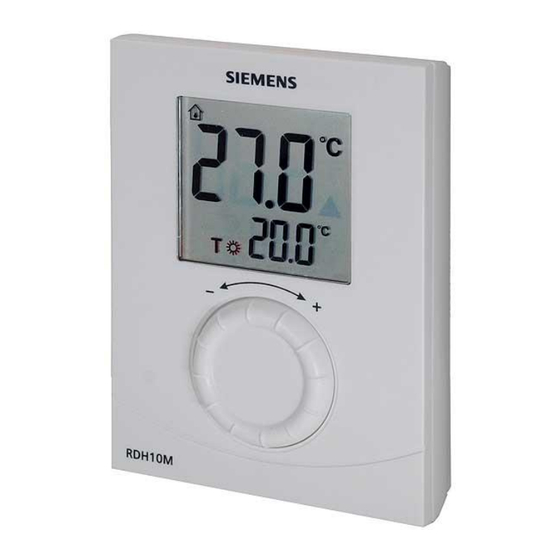

Raumthermostat mitgrosser anzeige
Vorschau ausblenden Andere Handbücher für RDH10M:
1
2
3
4
5
6
7

Werbung

Quicklinks

Diese Anleitung herunterladen
Anwendung
CE1N3073en
2014-04-04

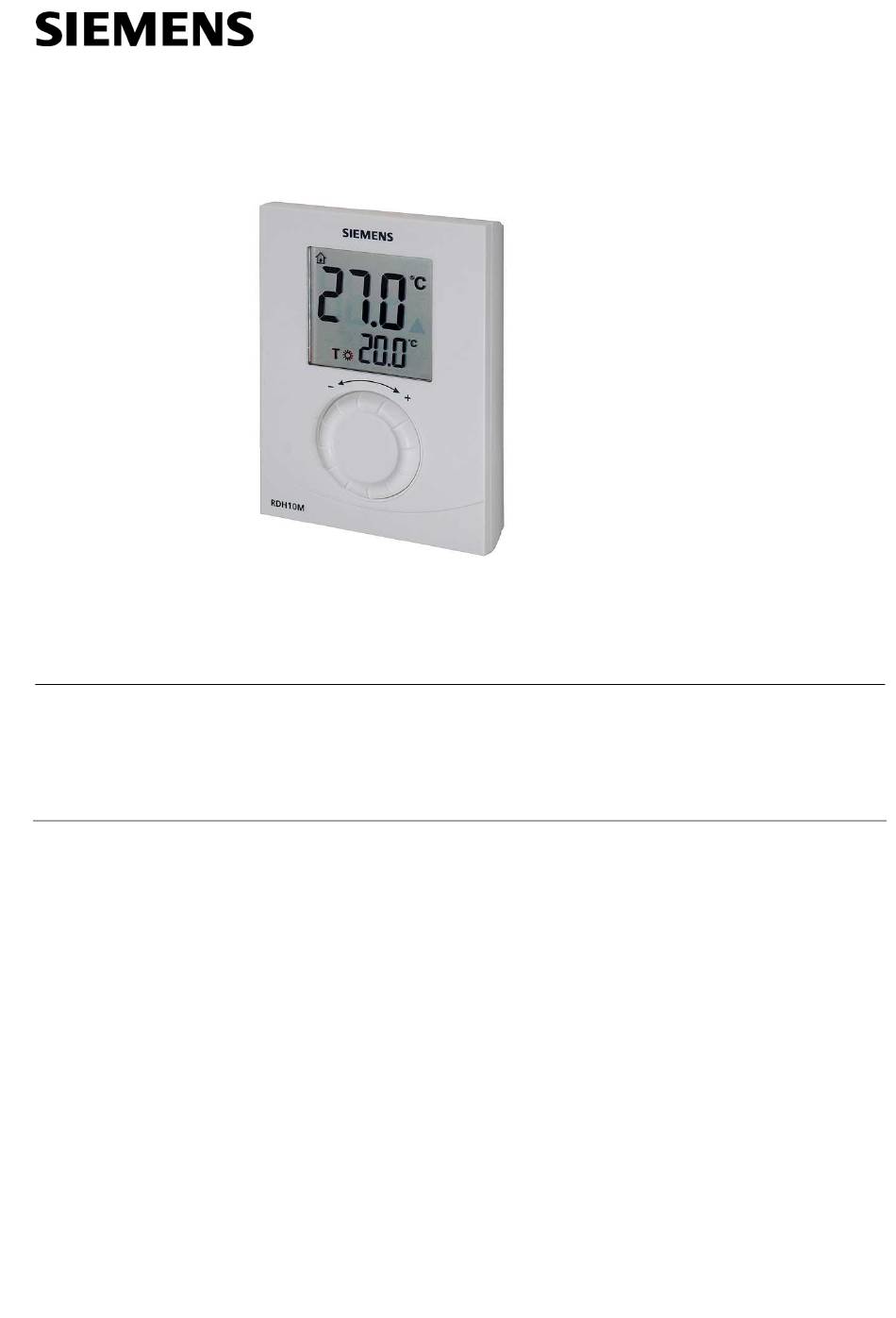

Raumthermostat mit
grosser Anzeige
Kesselregelung mit OpenTherm Plus-Schnittstelle
· Grosse Anzeige
· Speisung über OpenTherm-Bus
· Permanentes Selbstlernen, adaptive PID-Regelung
In Verbindung mit Boiler Management Units (BMU) oder Heizungsreglern, die mit einer
OpenTherm Plus-Schnittstelle ausgestattet sind. Zur Regelung der Raumtemperatur in:
· Ein- oder Zweifamilienhäusern
· Wohngebäuden
· Schulen
· Büros
Zur Verwendung in allen Arten von Standardheizungssystemen, wie Radiator- oder
Konvektorsysteme. Besonders geeignet für Heizungsanlagen mit Pumpenheizkreisen.
Falls das Kesselregelsystem über eine integrierte Mischerregelung verfügt, ist es auch
möglich, den Thermostaten in Verbindung mit Mischerheizkreisen einzusetzen.
3
RDH10M
Building Technologies
073

Werbung

loading

Verwandte Anleitungen für Siemens RDH10M

Inhaltszusammenfassung für Siemens RDH10M

  • Seite 1 Raumthermostat mit RDH10M grosser Anzeige Kesselregelung mit OpenTherm Plus-Schnittstelle · Grosse Anzeige · Speisung über OpenTherm-Bus · Permanentes Selbstlernen, adaptive PID-Regelung Anwendung In Verbindung mit Boiler Management Units (BMU) oder Heizungsreglern, die mit einer OpenTherm Plus-Schnittstelle ausgestattet sind. Zur Regelung der Raumtemperatur in: ·...
  • Seite 2 Störungsmeldungen Der OpenTherm-Bus dient der Kommunikation zwischen Raumthermostat und Kessel- Kommunikation regelung. Der RDH10M muss deshalb in Verbindung mit einem Kessel eingesetzt wer- den, der mit OpenTherm Plus arbeitet. OpenTherm Plus erlaubt das Lesen und Schreiben von mehreren kompatiblen Stan- dardobjekten zwischen Raumthermostat und Kesselregelung über den Bus.
  • Seite 3 PID/2-PT zu drücken. Dann ist zur Wahl der Regelungsart auf der Vorderseite des Geräts der Drehknopf zu drehen. Der RDH10M ist ein kommunizierender Thermostat, der PID-Regelung erlaubt. Die Regelung (Kessel und RDH10M zusammen) stellt je nach Abweichung des vom eingebauten Fühlers erfassten Istwerts vom Sollwert die notwendige Raumtemperatur- regelung sicher.
  • Seite 4 Stift für den Reset und ein Stift für die Wahl von PID/2-PT. Anzeige der Raumtemperatur in °C Anzeige einer Wärmeanforderung oder BMU signalisiert “Brenner ein” Drehknopf zur Einstellung der Raumtemperatur Batteriefach Temperatursollwert für Komfortbetrieb Batterien nahezu erschöpft – Batteriewechsel vornehmen Siemens Raumthermostat CE1N3073en Building Technologies 2014-04-04...
  • Seite 5 Richtlinie 2012/19/EU und dürfen nicht als Haushaltsmüll entsorgt werden. · Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. · Beachten Sie die örtliche und aktuell gültige Gesetzgebung. · Entsorgen Sie verbrauchte Batterien in den dafür vorgesehenen Sammel- stellen. Siemens Raumthermostat CE1N3073de Building Technologies 2014-04-04...
  • Seite 6 OpenTherm Plus (OT/+) OpenTherm-Testspezifikation 2.0 Schutzklasse III nach EN 60730-1 Verschmutzungsgrad Gehäuseschutzart IP20 Masse (Gewicht, inkl. Verpackung) Allgemein RDH10M 340 g Farbe Gehäusefront Signalweiss RAL 9003 Gehäusematerial LCD - transparente Abdeckung *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. Siemens...

  • Seite 7: Anschlussschaltplan

    3073A01 Raumthermostat RDH10M COA OpenTherm-Kontakt A (vertauschbar) COB OpenTherm-Kontakt B (vertauschbar) BMU OpenTherm Plus Anwendungsbeispiele Durchlauferhitzer Temperaturwächter Sicherheitstemperatur-Begrenzer Umwälzpumpe Raumthermostat RDH10M 2-Weg-Ventil mit Stellantrieb Massbilder Raumthermostat Montageplatte ã 2009-2014 Siemens Schweiz AG Änderungen vorbehalten Siemens Raumthermostat CE1N3073de Building Technologies 2014-04-04...
