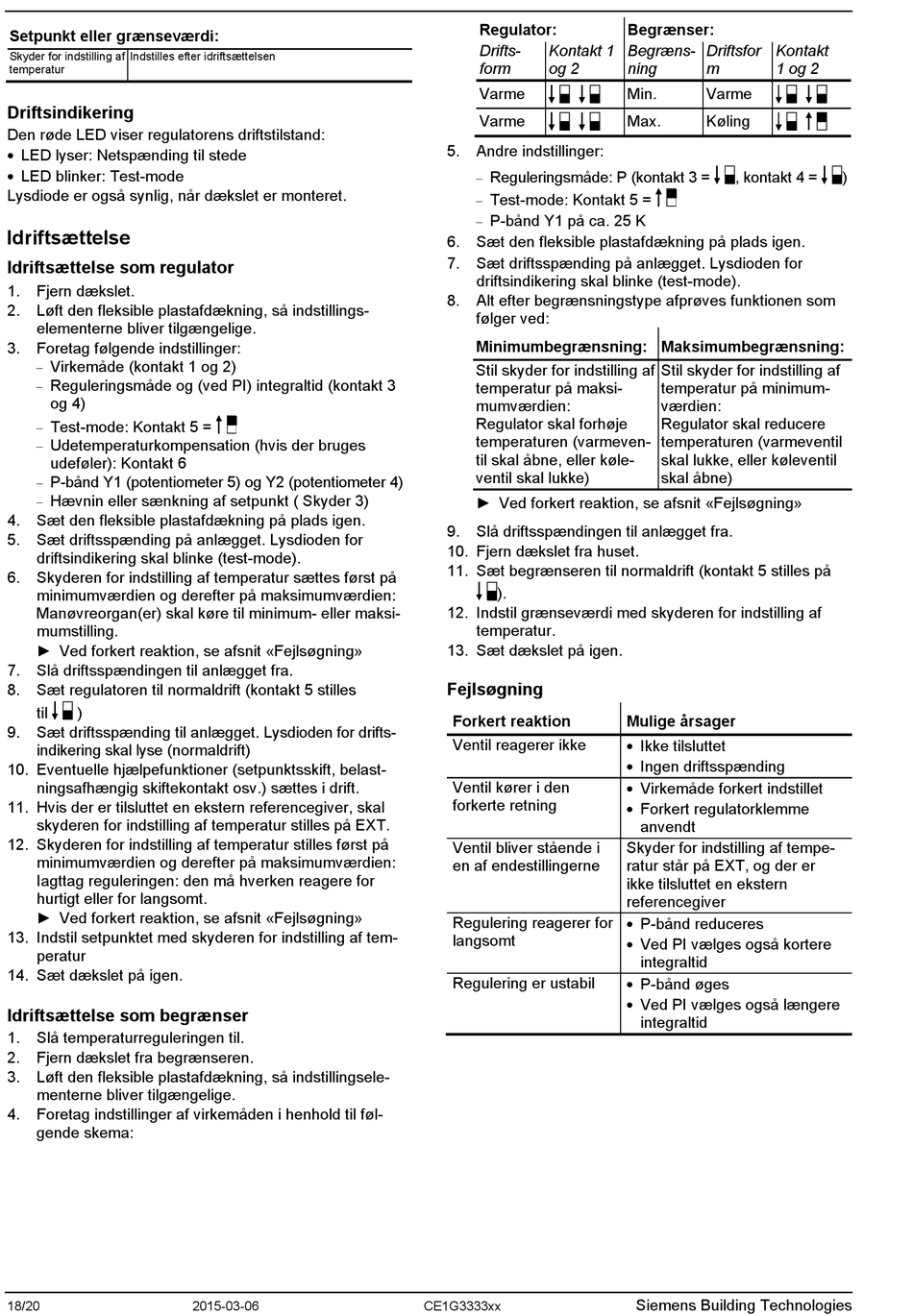

Setpunkt eller grænseværdi:
Skyder for indstilling af Indstilles efter idriftsættelsen
temperatur
Driftsindikering
Den røde LED viser regulatorens driftstilstand:
 LED lyser: Netspænding til stede
 LED blinker: Test-mode
Lysdiode er også synlig, når dækslet er monteret.
Idriftsættelse
Idriftsættelse som regulator
1. Fjern dækslet.
2. Løft den fleksible plastafdækning, så indstillings-
elementerne bliver tilgængelige.
3. Foretag følgende indstillinger:
Virkemåde (kontakt 1 og 2)

Reguleringsmåde og (ved PI) integraltid (kontakt 3

og 4)
Test-mode: Kontakt 5 =

Udetemperaturkompensation (hvis der bruges

udeføler): Kontakt 6
P-bånd Y1 (potentiometer 5) og Y2 (potentiometer 4)

Hævnin eller sænkning af setpunkt ( Skyder 3)

4. Sæt den fleksible plastafdækning på plads igen.
5. Sæt driftsspænding på anlægget. Lysdioden for
driftsindikering skal blinke (test-mode).
6. Skyderen for indstilling af temperatur sættes først på
minimumværdien og derefter på maksimumværdien:
Manøvreorgan(er) skal køre til minimum- eller maksi-
mumstilling.
► Ved forkert reaktion, se afsnit «Fejlsøgning»
7. Slå driftsspændingen til anlægget fra.
8. Sæt regulatoren til normaldrift (kontakt 5 stilles
til )
9. Sæt driftsspænding til anlægget. Lysdioden for drifts-
indikering skal lyse (normaldrift)
10. Eventuelle hjælpefunktioner (setpunktsskift, belast-
ningsafhængig skiftekontakt osv.) sættes i drift.
11. Hvis der er tilsluttet en ekstern referencegiver, skal
skyderen for indstilling af temperatur stilles på EXT.
12. Skyderen for indstilling af temperatur stilles først på
minimumværdien og derefter på maksimumværdien:
Iagttag reguleringen: den må hverken reagere for
hurtigt eller for langsomt.
► Ved forkert reaktion, se afsnit «Fejlsøgning»
13. Indstil setpunktet med skyderen for indstilling af tem-
peratur
14. Sæt dækslet på igen.
Idriftsættelse som begrænser
1. Slå temperaturreguleringen til.
2. Fjern dækslet fra begrænseren.
3. Løft den fleksible plastafdækning, så indstillingsele-
menterne bliver tilgængelige.
4. Foretag indstillinger af virkemåden i henhold til føl-
gende skema:
18/20 2015-03-06
Regulator:
Drifts- Kontakt 1
form og 2
Varme
Varme
5. Andre indstillinger:
Reguleringsmåde: P (kontakt 3 =

Test-mode: Kontakt 5 =

P-bånd Y1 på ca. 25 K

6. Sæt den fleksible plastafdækning på plads igen.
7. Sæt driftsspænding på anlægget. Lysdioden for
driftsindikering skal blinke (test-mode).
8. Alt efter begrænsningstype afprøves funktionen som
følger ved:
Minimumbegrænsning: Maksimumbegrænsning:
Stil skyder for indstilling af
temperatur på maksi-
mumværdien:
Regulator skal forhøje
temperaturen (varmeven-
til skal åbne, eller køle-
ventil skal lukke)
► Ved forkert reaktion, se afsnit «Fejlsøgning»
9. Slå driftsspændingen til anlægget fra.
10. Fjern dækslet fra huset.
11. Sæt begrænseren til normaldrift (kontakt 5 stilles på
).
12. Indstil grænseværdi med skyderen for indstilling af
temperatur.
13. Sæt dækslet på igen.
Fejlsøgning
Forkert reaktion
Ventil reagerer ikke
Ventil kører i den
forkerte retning
Ventil bliver stående i
en af endestillingerne
Regulering reagerer for
langsomt
Regulering er ustabil
CE1G3333xx
Begrænser:
Begræns- Driftsfor Kontakt
ning m 1 og 2
Min. Varme
Max. Køling
, kontakt 4 =
Stil skyder for indstilling af
temperatur på minimum-
værdien:
Regulator skal reducere
temperaturen (varmeventil
skal lukke, eller køleventil
skal åbne)
Mulige årsager
 Ikke tilsluttet
 Ingen driftsspænding
 Virkemåde forkert indstillet
 Forkert regulatorklemme
anvendt
Skyder for indstilling af tempe-
ratur står på EXT, og der er
ikke tilsluttet en ekstern
referencegiver
 P-bånd reduceres
 Ved PI vælges også kortere
integraltid
 P-bånd øges
 Ved PI vælges også længere
integraltid
