Siemens RLE132 Installationsanleitung

Installationsanleitung
de
en Installation Instructions
fr Instructions d'installation
sv Installationsanvisning
Handleiding voor installatie
nl
Istruzioni di montaggio
it
Instrukcja montażu
pl
es Instrucciones de montaje
da Installationsvejledning
de Deutsch
Montage
Montageort
Maximal zulässige Umgebungstemperatur = 50 °C
· Vorlauftemperaturregelung:
im Heizungsvorlauf; unmittelbar nach der Pumpe,
-
wenn diese im Vorlauf sitzt
im Heizungsvorlauf ca. 1,5...2 m nach der Mischstel-
-
le, wenn die Pumpe im Rücklauf sitzt
· Rücklauftemperaturregelung:
1...1,5 m nach der Mischstelle
· Minimalbegrenzung der Kesselrücklauftemperatur und
Maximalbegrenzung der Vorlauftemperatur:
1...1,5 m nach der Mischstelle
· Brauchwassertemperaturregelung:
1,5...2 m nach der Mischstelle
· Wärmetauscherregelung:
möglichst nahe zum Wärmetauscher
Montieren
Der Einbau erfolgt mit einem Schutzrohr.
Vorgehen:
1. Rohrleitung bzw. System entleeren
2. Montagelage wie folgt wählen:
Der Regler darf nicht Kopf stehen; der Kabeleintritt darf nicht oben
sein.
Die Mindesteintauchtiefe muss 60 mm betragen
Nach Möglichkeit in einen Rohrbogen einbauen. Der Tauchstab soll
gegen die Strömung zeigen.
Siemens Building Technologies

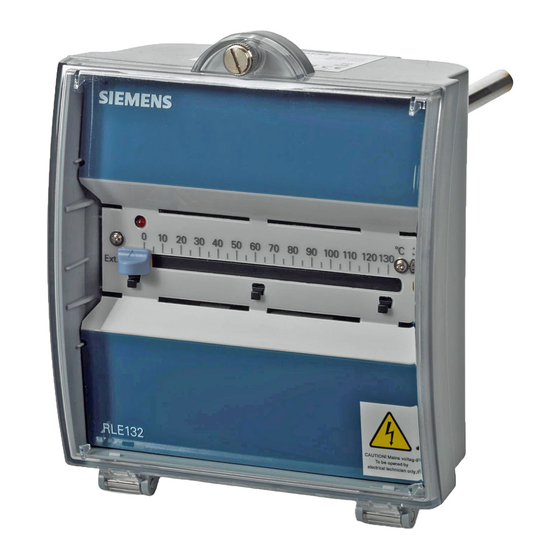

Tauchtemperaturregler
Immersion temperature controller
Régulateur de température à plongeur
Dyktemperaturregulator
Dompeltemperatuurregelaar
Regolatore di temperatura ad immersione
Zanurzeniowy regulator temperatury
Controlador de temperatura de inmersión
Dykrørstemperaturregulator
CE1G3334xx
3. Am Montageort Gewindestutzen in die Rohrleitung
einsetzen:
4. Schutzrohr in den Gewindestutzen einbauen. Wenn
nötig, Hilfsmittel zum Abdichten verwenden (Hanf,
Teflonband usw.)
5. Regler in das Schutzrohr schieben und einrasten
6. Rohrleitung bzw. System wieder auffüllen
Elektrische Installation
· Örtliche Vorschriften für Elektroinstallationen beachten
· Anschlussklemmen sind unter der flexiblen Kunststoff-
abdeckung
· Anschlussklemmen entsprechend den Anlagendoku-
menten verdrahten. Wenn diese fehlen, Anschluss-
schaltpläne in dieser Anleitung beachten
· Zulässige Leitungslängen beachten
· Gerät erst bei der Inbetriebnahme unter Spannung
setzen
· Externe vorgeschaltete Leitungsschutzschalter mit max.
C 10 A in allen Fällen erforderlich
Einstellungen
3
2
1
1 LED für Testbetrieb/Normalbetrieb
2 DIP-Switch-Block
3 Einstellschieber für Sollwertreduktion bzw. -anhebung
4 Potentiometer für P-Band Y1
Betriebsart:
Wo einstellen? Was einstellen?
DIP-Switch-Block 1 2
Schalter 1 und 2
2017-11-01
G3334xx
RLE132
4
Heizen mit Boost (Sollwert-Anhebung)
Maximalbegrenzung
Minimalbegrenzung
1/21
