Endress+Hauser Liquiline System CA80FE Betriebsanleitung Seite 91

Liquiline System CA80FE
Endress+Hauser
Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8
Funktion
Grenzwert
A
MV
2
1
t t t
1 2 3

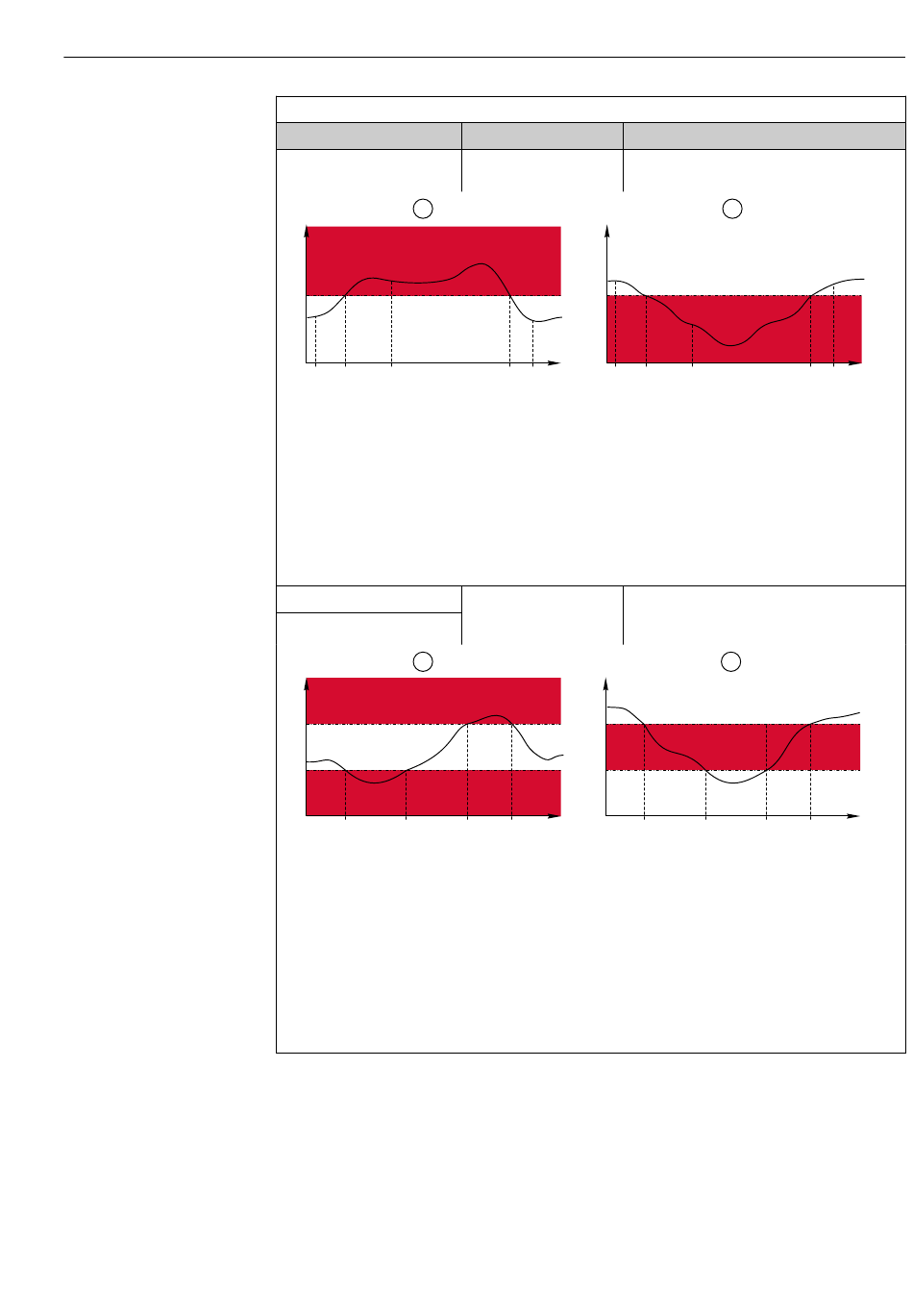

 65 Überschreiten (A) und Unterschreiten (B) eines Grenzwerts (ohne Hysterese und Einschaltverzögerung)
1 Grenzwert
2 Alarmbereich
t Keine Aktion
1,3,5
t Ein Event wird erzeugt
2,4
• Bei steigenden Messwerten (MV) wird der Relaiskontakt nach Überschreiten des Einschaltpunktes (Grenz-
wert + Hysterese) und Verstreichen der Anzugsverzögerung (Einschaltverzögerung) geschlossen.
• Bei rückläufigen Messwerten wird der Relaiskontakt bei Unterschreiten des Ausschaltpunktes (Grenzwert -
Hysterese) und nach Abfallverzögerung (Ausschaltverzögerung) wieder zurückgesetzt.
Bereichsanfang
Bereichsende
A
MV
3
1
2
3
t t
1 2
 66 Bereichsüberwachung außerhalb (A) und innerhalb (B) (ohne Hysterese und Einschaltverzögerung)
1 Bereichsende
2 Bereichsanfang
3 Alarmbereich
t Ein Event wird erzeugt
1-4
• Bei steigenden Messwerten (MV) wird der Relaiskontakt nach Überschreiten des Einschaltpunktes
(Bereichsanfang + Hysterese) und Verstreichen der Anzugsverzögerung (Einschaltverzögerung) geschlos-
sen.
• Bei rückläufigen Messwerten wird der Relaiskontakt bei Unterschreiten des Ausschaltpunktes (Bereich-
sende - Hysterese) und nach Abfallverzögerung (Ausschaltverzögerung) wieder zurückgesetzt.
Optionen Info
Einstellungen abhängig Betriebsmodus = Grenzwertüberschreitung
vom Messwert oder Grenzwertunterschreitung
MV
1
t t t t
4 5 1
Einstellungen abhängig Betriebsmodus = Bereichsüberwachung
vom Messwert außerhalb oder Bereichsüberwachung inner-
halb
MV
1
2
t t t
3 4
B
2
t t t
2 3 4
B
3
t t t t
1 2 3 4
Betrieb
t t
5
A0028523
t
A0028524
91
