Elektrischer Anschluss
26
3. Führen Sie das Kabel durch die Kabelverschraubung.
Bei den Bestellausprägungen G' - und NPT-Kabelverschraubungen sind die bereits
montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G'- oder
NPT-Kabelverschraubungen auszutauschen.
Die Schlauchdurchführungen M32 sind davon nicht betroffen.
Bei der Installation müssen die Vorgaben für Schutzerdung eingehalten werden.

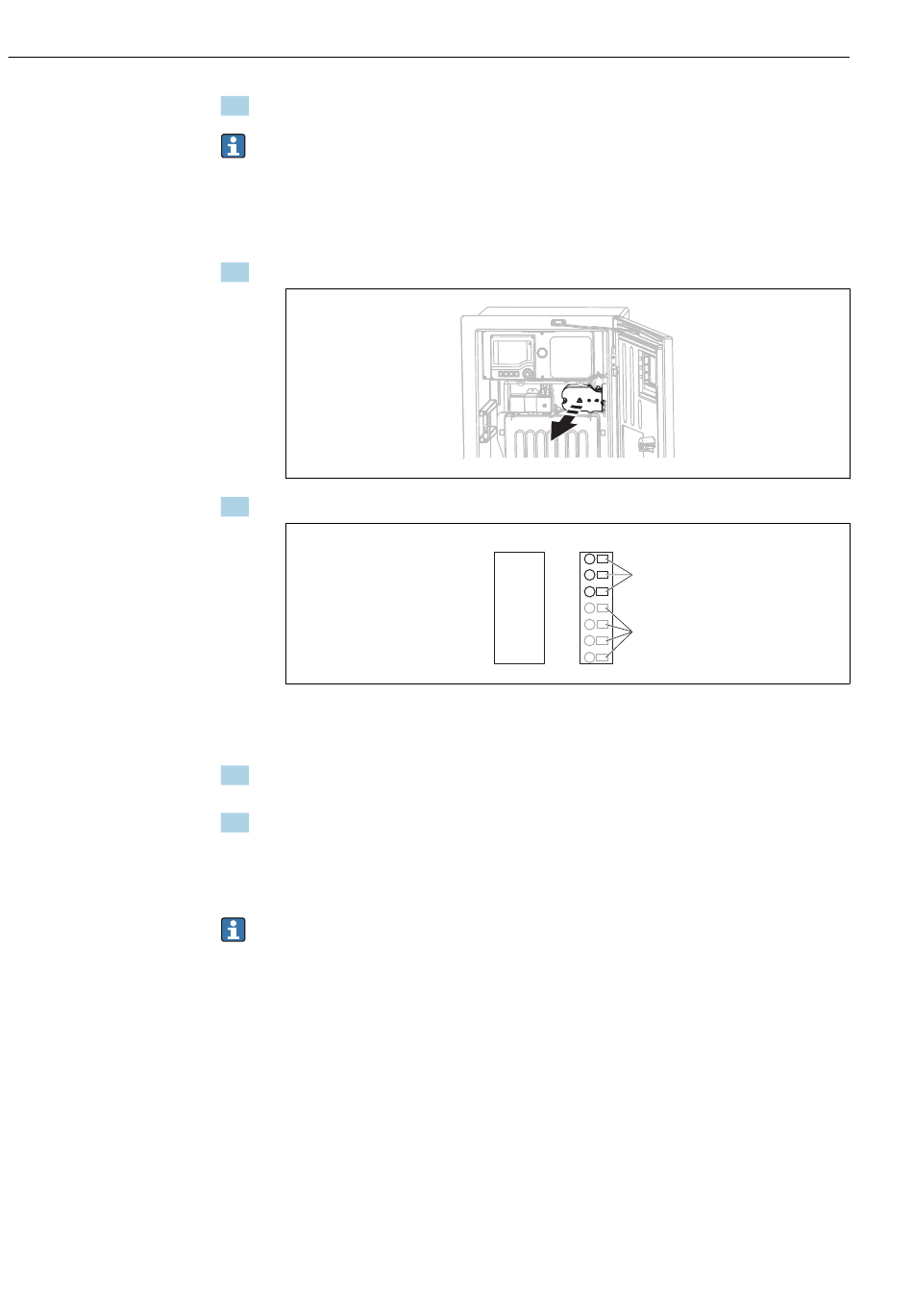

4. Entfernen Sie die Schutzabdeckung in der rechten oberen Ecke.

5. Schließen Sie das Reinigungsventil an den folgenden Steckklemmen an:

 21 Anschluss Liquiline System CAT810
1 Liquiline System CAT810, 100 ... 120 V/200 ... 240 V AC
2 Werden nicht verwendet
6. Befestigen Sie die Schutzabdeckung nach dem Anschluss. Achten Sie darauf, dass
keine Kabel oder Schläuche eingeklemmt sind
7. Befestigen Sie die Trägerplatte mit den sechs Schrauben nach dem Anschluss .
6.2.2 Anschluss der optionalen Schlauchheizung und der
Kommunikation von CAT820/CAT860 mit dem Analysator
Verwenden Sie möglichst nur konfektionierte Originalkabel. Sensor-, Feldbus- und
Ethernetkabel müssen geschirmte Kabel sein.
SP1
BK N
1
BK L
GN/YE PE
GY 86
PK 85
2
GN 97
YE 98
Liquiline System CA80FE
A0028925
A0028926
