Web-Applikation
Nachdem Sie die jeweiligen Parameter eingestellt haben, klicken Sie auf Anwenden, um die Einstellungen
zu übernehmen.
MSTP
Instance Konfiguration
In diesem Menü können Sie Multiple Spanning Tree Instanzen anlegen. Dadurch können Sie prinzipiell für
jedes VLAN einen separaten Spanning Tree kreieren. Dafür sind die folgenden Einstellungen erforderlich:
Instanzen ID: Wählen Sie hier die Multiple Spanning Tree Instance ID aus. Diese ID muss bei
allen Switchen, die dem gleichen Spanning Tree angehören sollen, identisch sein.
Priorität: Jedem Teilnehmer einer MST Instanz kann eine Priorität vergeben werden. Die Werte
können in Schritten von 4096 vergeben werden (beginnend mit 4096). Je geringer der Wert ist,
desto höher ist die zugeordnete Priorität. Der Teilnehmer, der die geringste Priorität besitzt, wird
zum Spanning Tree Master deklariert.
VLANs: Hier können Sie ein VLAN oder eine VLAN-gruppe bestimmen, für welche der
Spanning Tree angelegt wird.
Port Einstellung
In diesem Menü können Sie folgende Einstellungen vornehmen:
MTSP an: Aktivieren Sie die in diesem Menü vorgenommenen Einstellungen
BPDU Guard: Der BPDU Guard ist ein Sicherheitsmechanismus des STP und sollte auf allen
Access Ports aktiviert werden. Empfangen diese Ports eine BPDU, dann werden Sie
deaktiviert. Dadurch kann die Störung des Netzwerks durch manipulierte BPDUs vermieden
werden.
PROmesh P9+ - Benutzerhandbuch

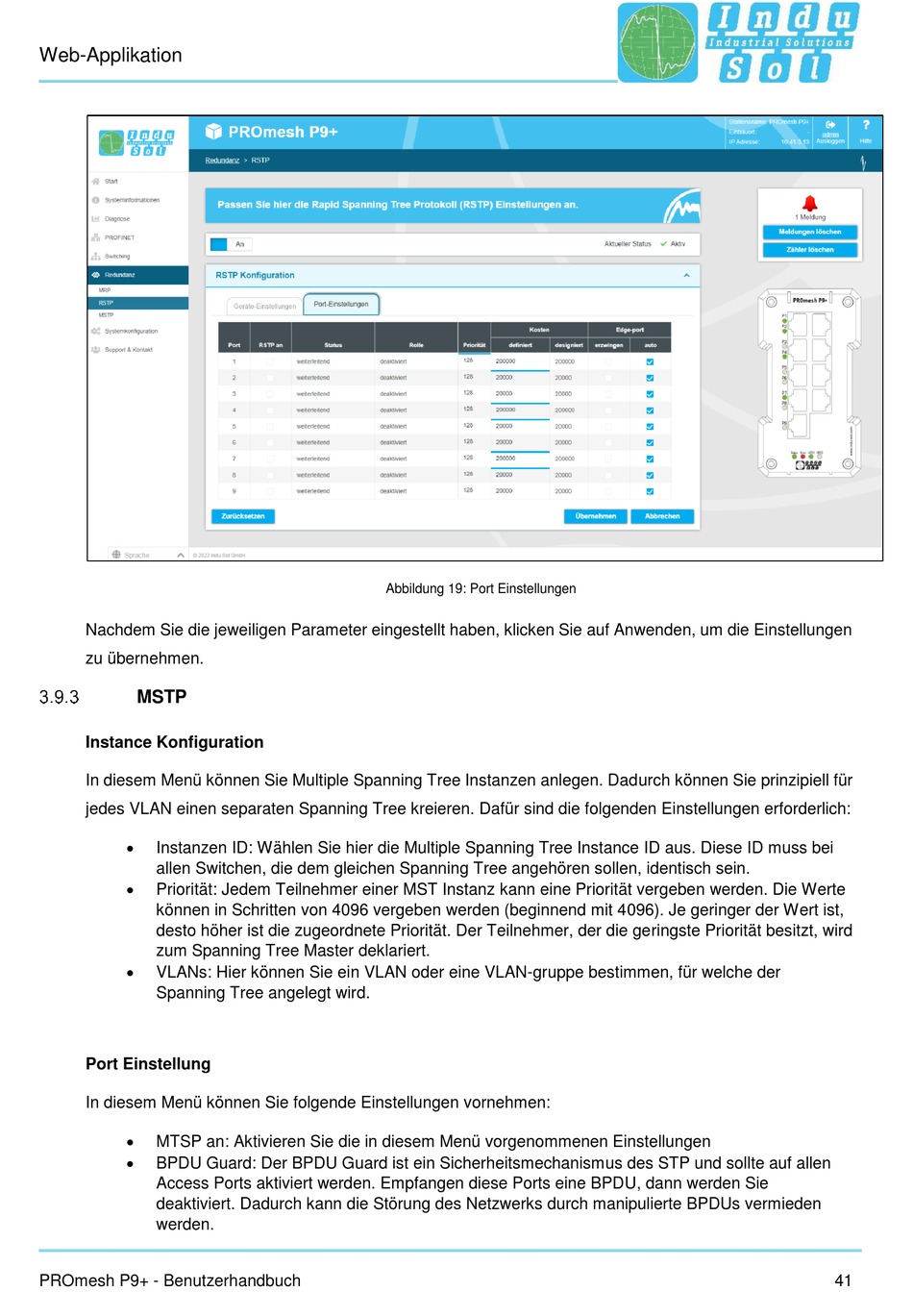

Abbildung 19: Port Einstellungen
41
