Web-Applikation
Informationen Balkendiagram
Je Balken werden 3 Werte angezeigt.
Der grau gefärbte Teil eines jeden Balkens zeigt dessen Maximalwert. Der farblich abgeschwächte Teil,
welcher von einer schwarzen Linie begrenzt wird, zeigt den aktuellen Qualitätswert. Der farblich gesättigte
Teil, welcher durch eine Linie mit 2 Pfeilen begrenzt wird, gibt den bisher schlechtesten Qualitätswert der
Verbindung wieder. Nach diesem richtet sich die Einfärbung der Balken, welche nach dem
Ampelfarbenprinzip Grün-Gelb-Rot erfolgt:
Grün: Die Leitungsqualität ist in Ordnung, es sind keine Maßnahmen erforderlich.
Gelb. Der definierte Schwellwert von 30 % wurde unterschritten. Die Leitungsqualität ist nicht
ausreichend. Die Verbindung sollte im nächsten Wartungsintervall überprüft werden.
Rot: Es kann kein Datenaustausch mehr erfolgen. Überprüfen Sie die Steckkontakte und die
Datenleitung.
Für jeden Port kann eine Kabelbezeichnung im Menü Port Konfiguration hinterlegt werden. Diese kann
durch einen „Mouse-over" (Mauszeiger über den Port bewegen) angezeigt werden.
Sonstiges
PROmesh P9+ - Benutzerhandbuch

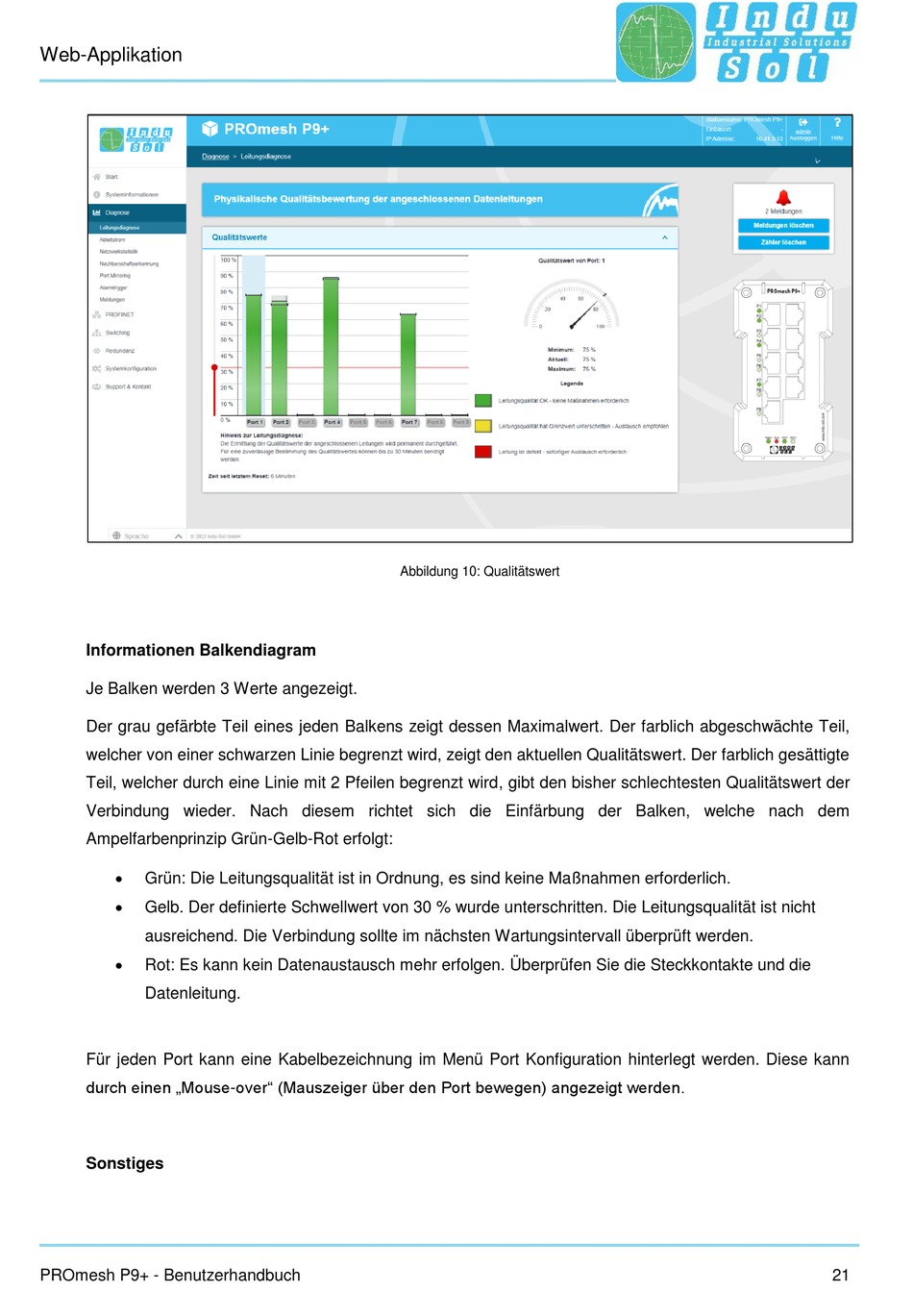

Abbildung 10: Qualitätswert
