Anschlüsse und Status-Anzeigen am Gerät

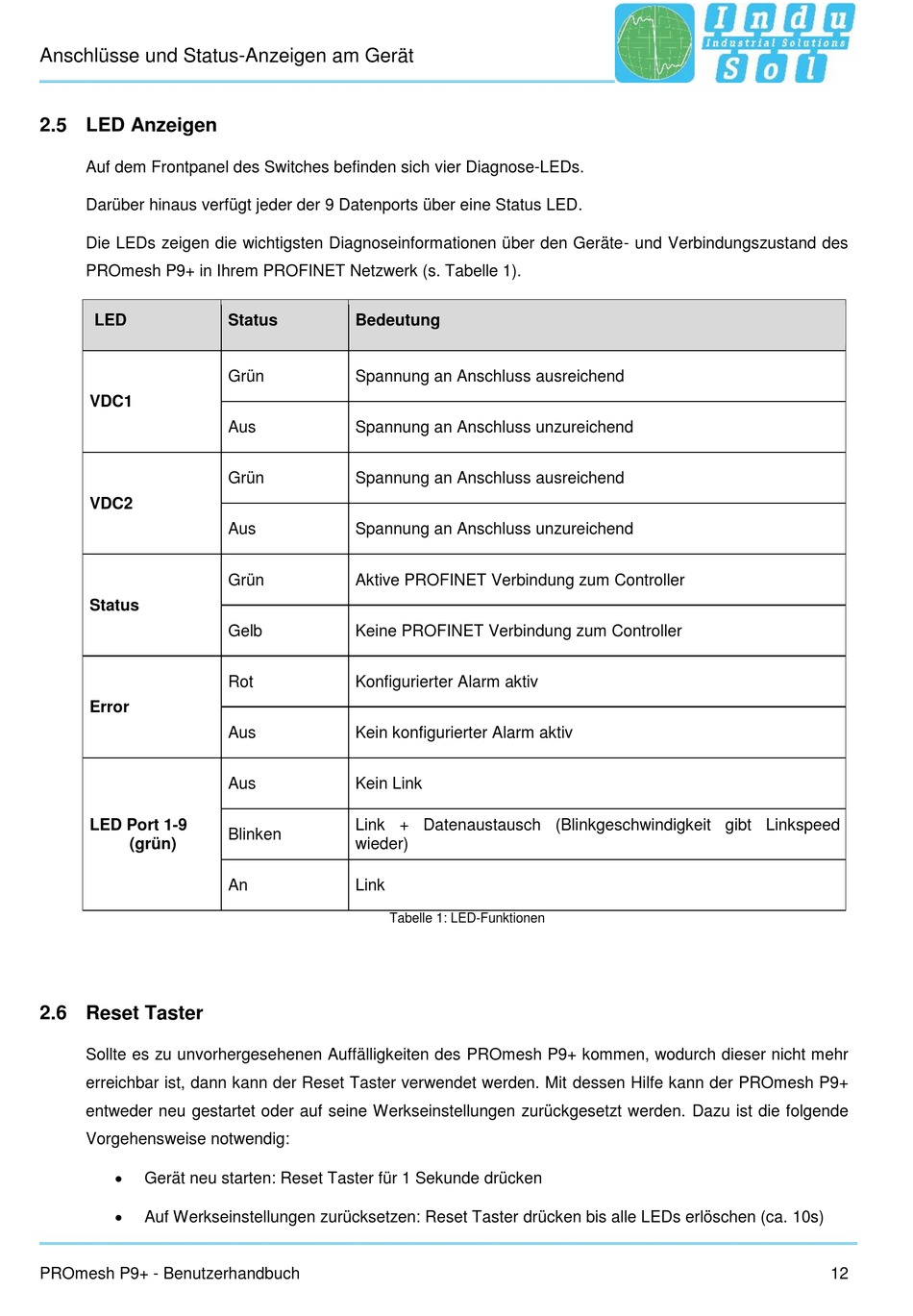

2.5 LED Anzeigen
Auf dem Frontpanel des Switches befinden sich vier Diagnose-LEDs.
Darüber hinaus verfügt jeder der 9 Datenports über eine Status LED.
Die LEDs zeigen die wichtigsten Diagnoseinformationen über den Geräte- und Verbindungszustand des
PROmesh P9+ in Ihrem PROFINET Netzwerk (s. Tabelle 1).
LED
VDC1
VDC2
Status
Error
LED Port 1-9
(grün)
2.6 Reset Taster
Sollte es zu unvorhergesehenen Auffälligkeiten des PROmesh P9+ kommen, wodurch dieser nicht mehr
erreichbar ist, dann kann der Reset Taster verwendet werden. Mit dessen Hilfe kann der PROmesh P9+
entweder neu gestartet oder auf seine Werkseinstellungen zurückgesetzt werden. Dazu ist die folgende
Vorgehensweise notwendig:
Gerät neu starten: Reset Taster für 1 Sekunde drücken
Auf Werkseinstellungen zurücksetzen: Reset Taster drücken bis alle LEDs erlöschen (ca. 10s)
PROmesh P9+ - Benutzerhandbuch
Status
Bedeutung
Grün
Spannung an Anschluss ausreichend
Aus
Spannung an Anschluss unzureichend
Grün
Spannung an Anschluss ausreichend
Aus
Spannung an Anschluss unzureichend
Grün
Aktive PROFINET Verbindung zum Controller
Gelb
Keine PROFINET Verbindung zum Controller
Rot
Konfigurierter Alarm aktiv
Aus
Kein konfigurierter Alarm aktiv
Aus
Kein Link
Link + Datenaustausch (Blinkgeschwindigkeit gibt Linkspeed
Blinken
wieder)
An
Link
Tabelle 1: LED-Funktionen
12
