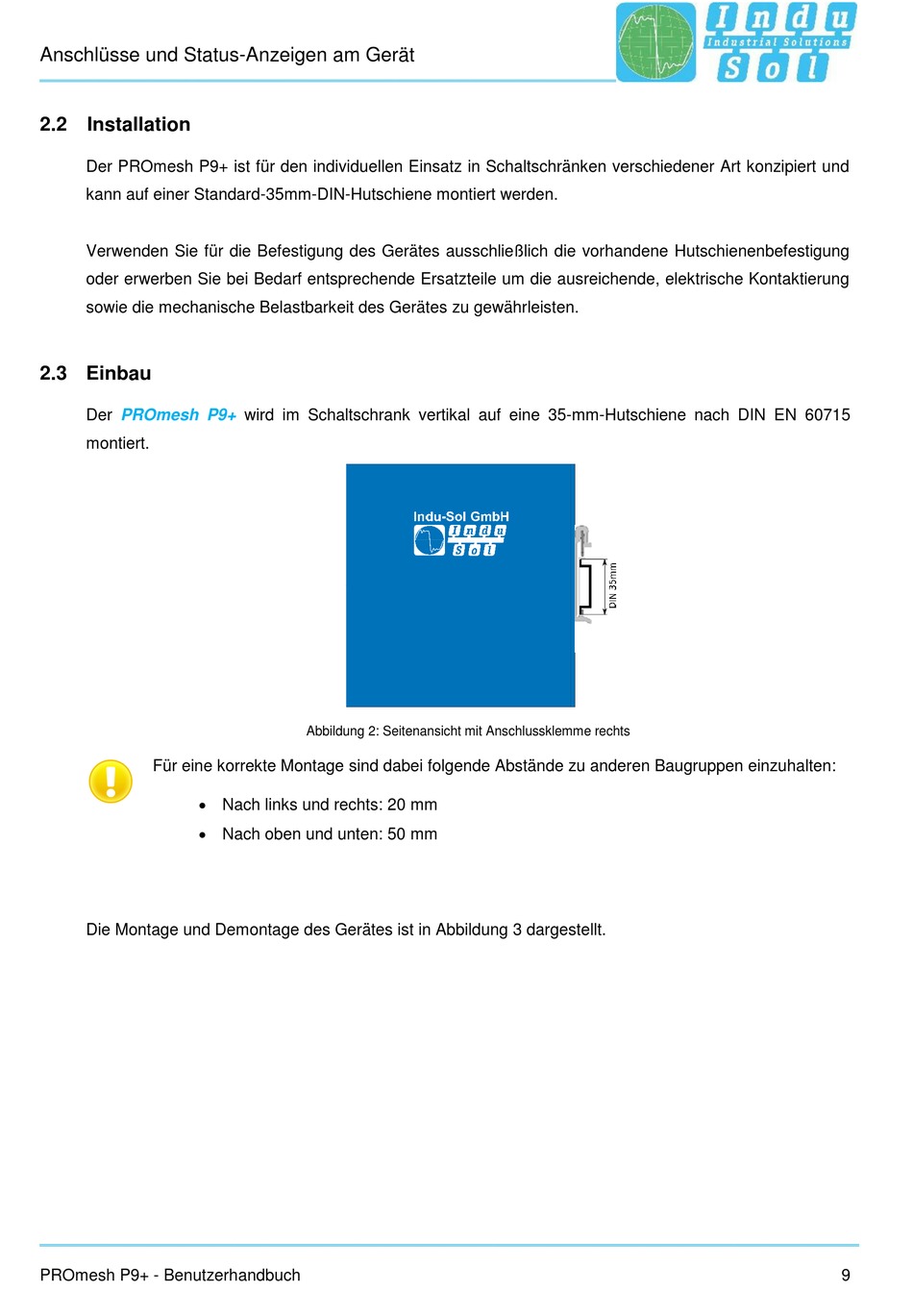

Anschlüsse und Status-Anzeigen am Gerät
2.2 Installation
Der PROmesh P9+ ist für den individuellen Einsatz in Schaltschränken verschiedener Art konzipiert und
kann auf einer Standard-35mm-DIN-Hutschiene montiert werden.
Verwenden Sie für die Befestigung des Gerätes ausschließlich die vorhandene Hutschienenbefestigung
oder erwerben Sie bei Bedarf entsprechende Ersatzteile um die ausreichende, elektrische Kontaktierung
sowie die mechanische Belastbarkeit des Gerätes zu gewährleisten.
2.3 Einbau
Der
PROmesh P9+
montiert.
Für eine korrekte Montage sind dabei folgende Abstände zu anderen Baugruppen einzuhalten:
Nach links und rechts: 20 mm
Nach oben und unten: 50 mm
Die Montage und Demontage des Gerätes ist in Abbildung 3 dargestellt.
PROmesh P9+ - Benutzerhandbuch
wird im Schaltschrank vertikal auf eine 35-mm-Hutschiene nach DIN EN 60715
Abbildung 2: Seitenansicht mit Anschlussklemme rechts
