Energieversorgung

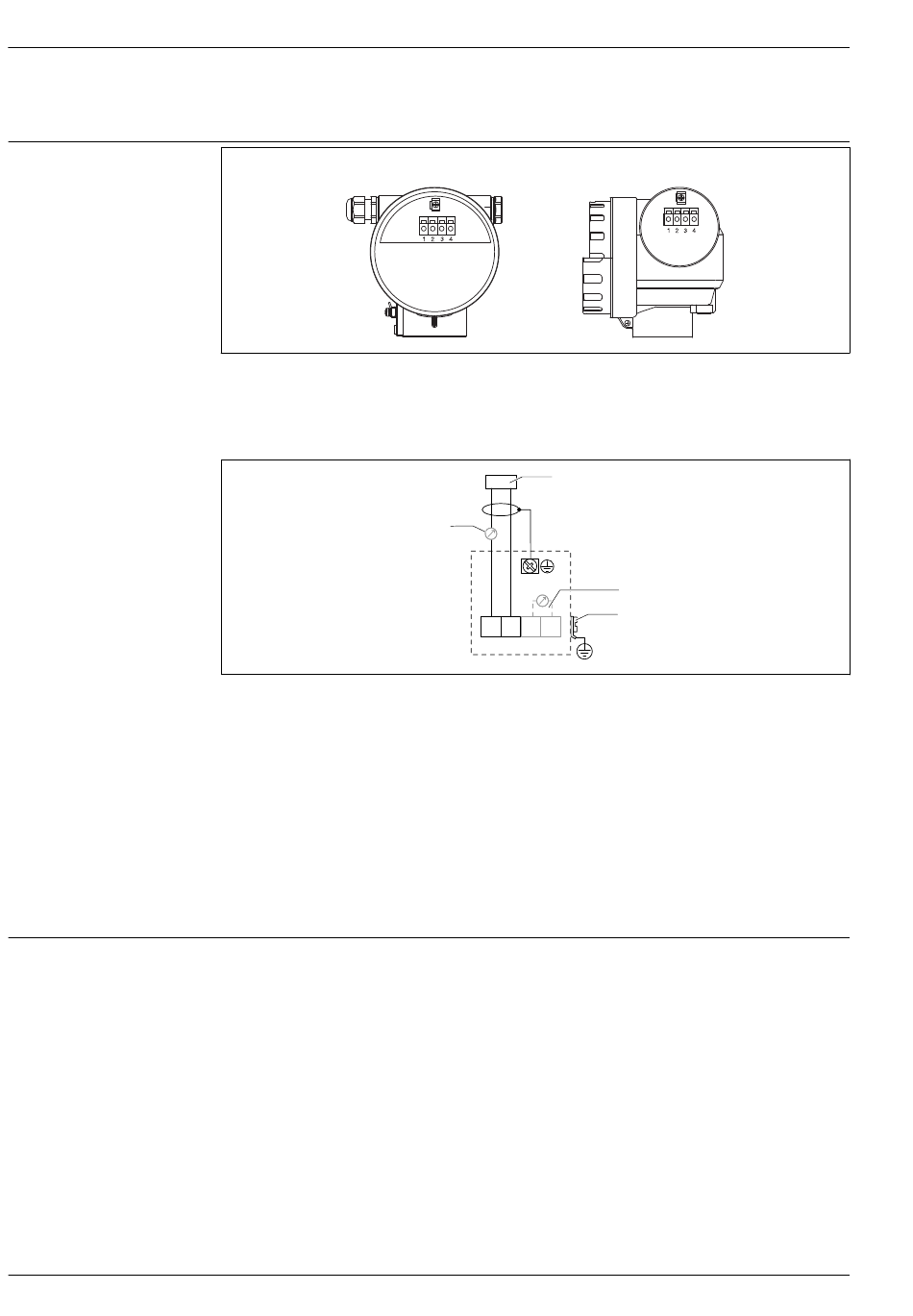

 5 Position der Anschlussklemmen
A Gehäuse F12
B Gehäuse T12
 6 Klemmenbelegung Zweidrahtausführung
1 Speisespannung
2 Testklemme zur Prüfung des Signalstroms
3 PAL (Potentialausgleich)
4 4-20 mA HART
• Verbindungsleitung an die Schraubenklemmen im Anschlussraum anschließen
• Verdrilltes, abgeschirmtes Zweiaderkabel verwenden
• Schutzschaltungen gegen Verpolung, HF-Einflüsse und Überspannungsspitzen sind eingebaut
(TI00241F/00/DE „EMV-Prüfgrundlagen")
• Analog-Signal: Normales Installationskabel verwenden
• Kommunikationssignal (HART): abgeschirmtes Kabel verwenden
Zweidrahtausführung HART
Klemmenspannung direkt am Gerät
Standard
• Stromaufnahme 4 mA | Klemmenspannung 14 ... 36 V
• Stromaufnahme 20 mA | Klemmenspannung 8 ... 36 V
Ex ia
• Stromaufnahme 4 mA | Klemmenspannung 14 ... 30 V
• Stromaufnahme 20 mA | Klemmenspannung 8 ... 30 V
Ex d
• Stromaufnahme 4 mA | Klemmenspannung 14 ... 30 V
• Stromaufnahme 20 mA | Klemmenspannung 11 ... 30 V
Feststrom, Klemmenspannung direkt am Gerät
Frei einstellbar, z. B. für Solarstrombetrieb (Messwert über HART)
