Prosonic M FMU42
Messeinrichtung
Endress+Hauser
4...20 mA Ausgang mit HART-Protokoll
250
9
8
2

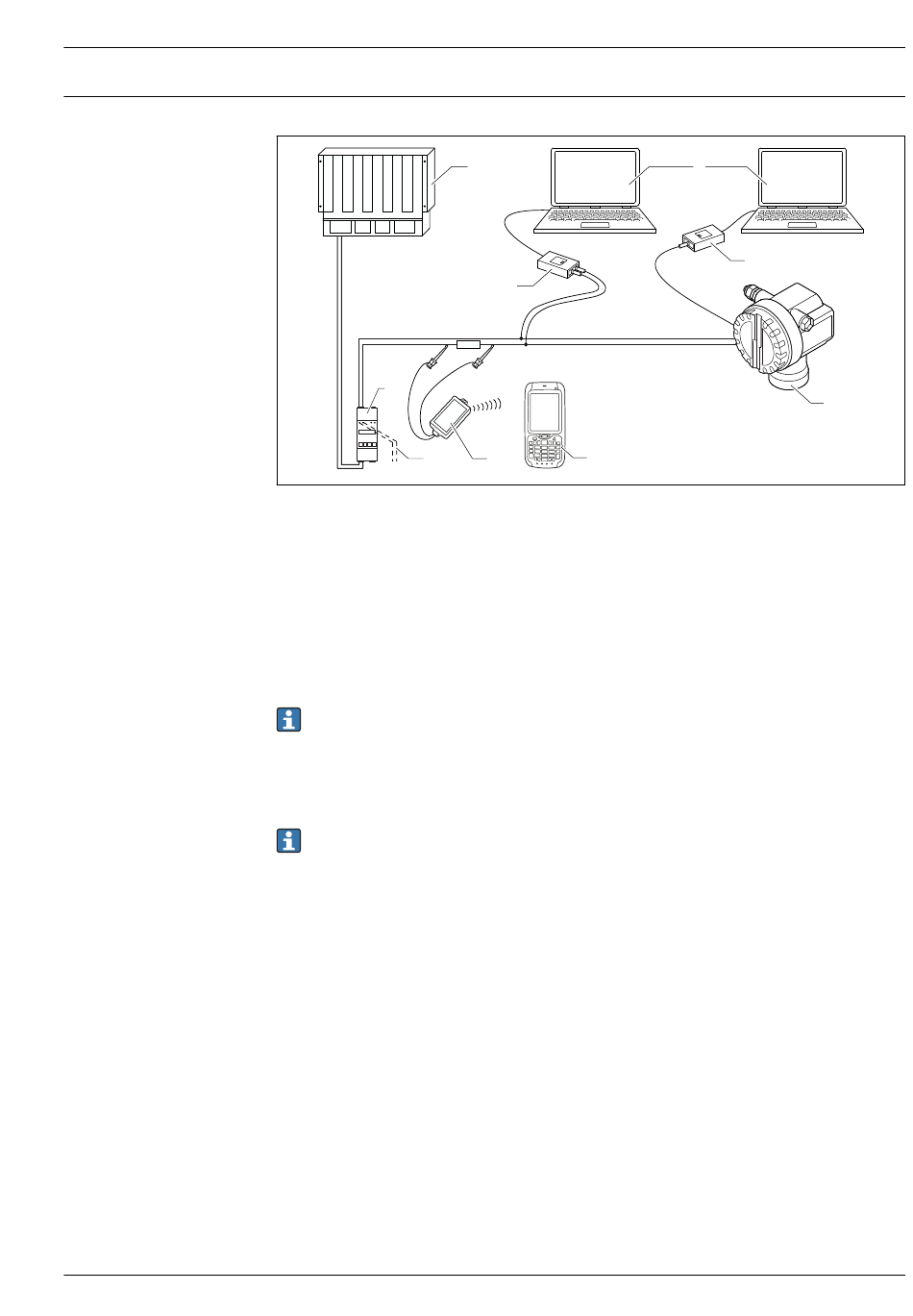

Komplette Messeinrichtung Prosonic M
1
SPS (Speicherprogrammierbare Steuerung)
2
Commubox FXA195
3
Computer mit Bedientool (z. B. FieldCare)
4
Commubox FXA291 mit ToF Adapter FXA291
5
Gerät, z. B. Prosonic
6
Field Xpert
7
VIATOR Bluetooth-Modem mit Anschlusskabel
8
Anschluss für Commubox oder Field Xpert
9
Messumformerspeisegerät mit Kommunikationswiderstand
Wenn der HART-Kommunikationswiderstand nicht im Speisegerät integriert ist, einen 250 Ω
Widerstand in die Zweidrahtleitung einfügen.
Vor-Ort-Bedienung
• Mit Anzeige- und Bedienmodul
• Mit Personal Computer, FXA291 mit ToF Adapter FXA291 (USB) und Bedienprogramm "FieldCare"
FieldCare ist ein grafisches Bedienprogramm für Messgeräte, z. B. in den Bereichen Radar, Ult-
raschall und geführte Microimpulse. Damit lässt sich das Gerät in Betrieb nehmen, die Daten
sichern, eine Signalanalyse beschreiben und die Messstelle dokumentieren.
Fernbedienung
• Mit Field Xpert
• Mit Personal Computer, Commubox FXA195 und Bedienprogramm "FieldCare"
1
2
Ω
6
7
3
4
5
A0038653
