Prosonic M FMU42

Gewicht

Werkstoffe

Endress+Hauser
ca. 3 kg (6,62 lb)
Prozessberührende Werkstoffe
Endress+Hauser liefert DIN/EN-Flansche in Edelstahl AISI 316L mit der Werkstoffnummer
1.4435 oder 1.4404 aus. Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Tempera-
tur-Eigenschaft in der EN 1092-1 Tab. 18 unter 13E0 eingruppiert. Die chemische Zusammen-
setzung der beiden Werkstoffe kann identisch sein.
Vor dem Einsatz, chemische Beständigkeit der Sensoren prüfen. Einschlägige Beständigkeitsta-
bellen beachten.
2
1

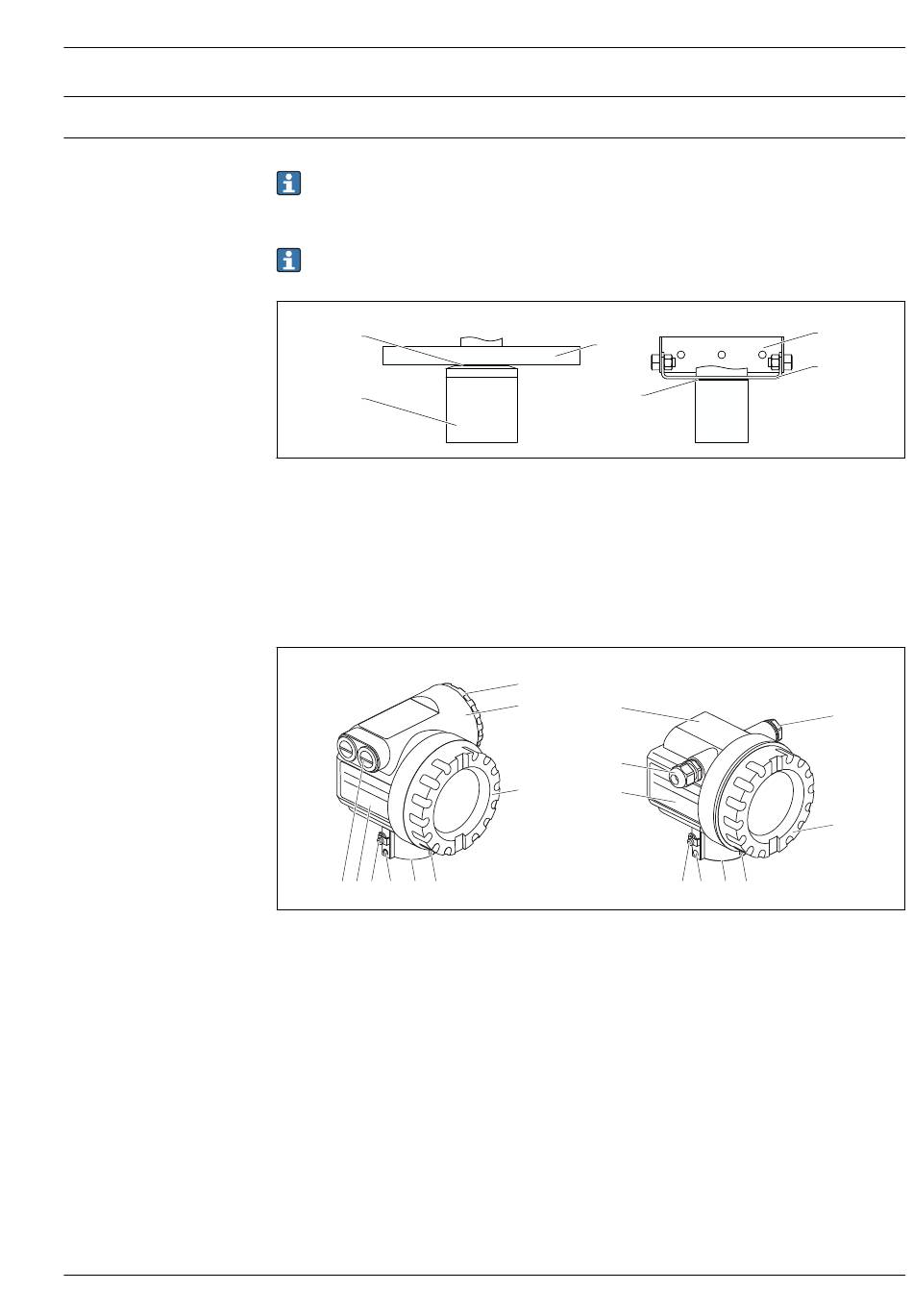

 22 A: Flansch; B: Montagebügel
1 Sensor: PVDF
2 Dichtung: EPDM oder FKM
3 Flansch: PP, PVDF oder VA-Stahl 316L (1.4435 oder 1.4404)
4 Montagebügel, Schrauben: 316 Ti (1.4571), V2A
5 Montagebügel, Schrauben: 316 Ti (1.4571), V4A
Nicht-prozessberührende Werkstoffe
A
3 7 8 9 5 6
 23 A: Gehäuse T12; B: Gehäuse F12
1 Gehäuse
2 Deckel
3 Verschraubung
4 Deckel
5 Prozessanschluss
6 Öse für Anhängeschild
7 Typenschild
8 Erdungsklemme
9 Schraube
Gehäuse, Deckel
• Gehäuse T12 und F12: AlSi10Mg pulverbeschichtet
• Deckel (Display, Anschlussraum): AlSi10Mg
• Sichtscheibe: ESG-K-Glas
• Kralle: CuZn vernickelt
• Schraube: A4
• Federring: A4
A
3
2
4
1
1
3
2
7
B
4
5
B
3
2
8 9 5 6
A0047172
A0019273
