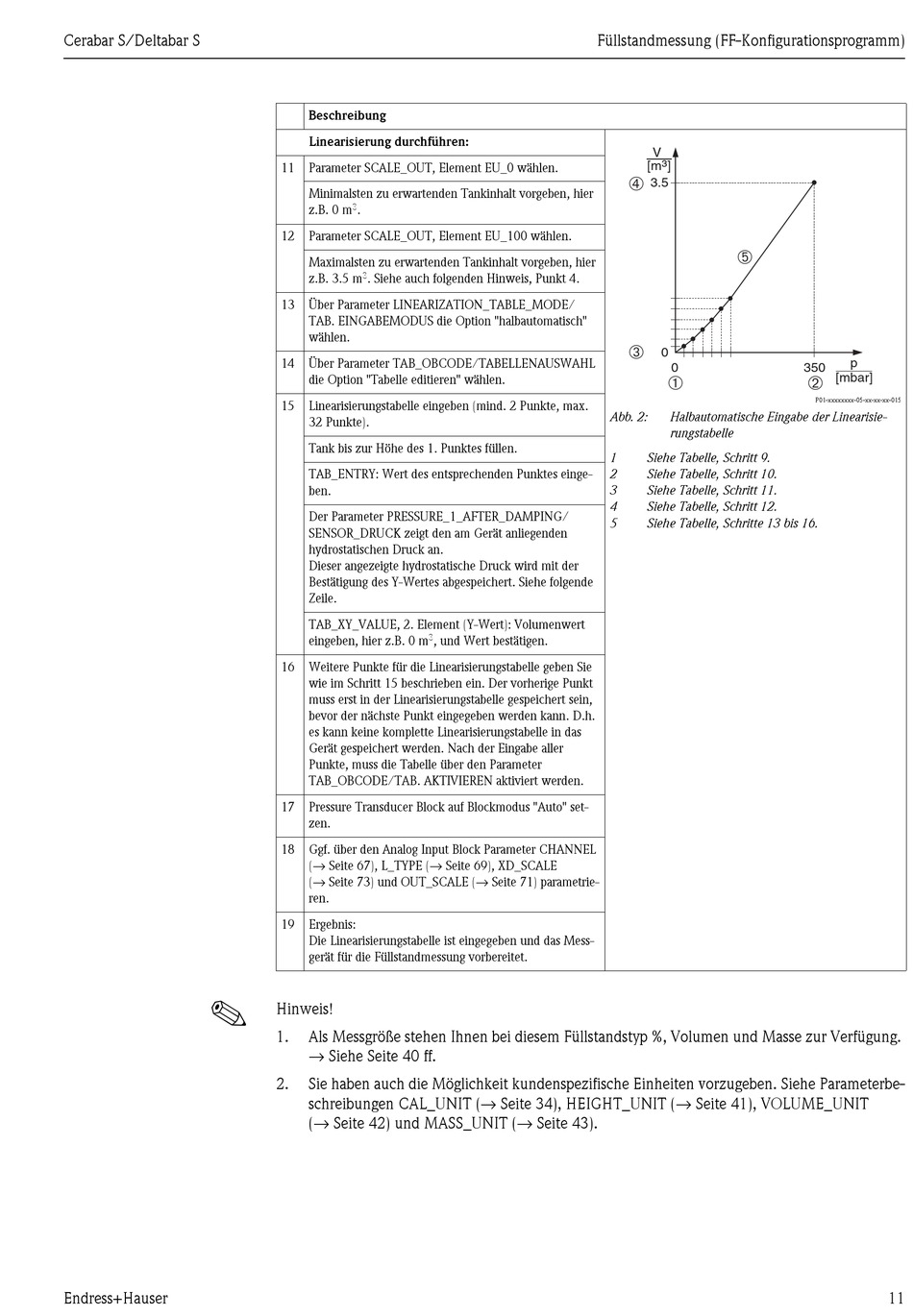

Cerabar S/Deltabar S
!
Endress+Hauser
Beschreibung
Linearisierung durchführen:
11
Parameter SCALE_OUT, Element EU_0 wählen.
Minimalsten zu erwartenden Tankinhalt vorgeben, hier
3
z.B. 0 m
.
12
Parameter SCALE_OUT, Element EU_100 wählen.
Maximalsten zu erwartenden Tankinhalt vorgeben, hier
3
z.B. 3.5 m
. Siehe auch folgenden Hinweis, Punkt 4.
13
Über Parameter LINEARIZATION_TABLE_MODE/
TAB. EINGABEMODUS die Option "halbautomatisch"
wählen.
14
Über Parameter TAB_OBCODE/TABELLENAUSWAHL
die Option "Tabelle editieren" wählen.
15
Linearisierungstabelle eingeben (mind. 2 Punkte, max.
32 Punkte).
Tank bis zur Höhe des 1. Punktes füllen.
TAB_ENTRY: Wert des entsprechenden Punktes einge-
ben.
Der Parameter PRESSURE_1_AFTER_DAMPING/
SENSOR_DRUCK zeigt den am Gerät anliegenden
hydrostatischen Druck an.
Dieser angezeigte hydrostatische Druck wird mit der
Bestätigung des Y-Wertes abgespeichert. Siehe folgende
Zeile.
TAB_XY_VALUE, 2. Element (Y-Wert): Volumenwert
3
eingeben, hier z.B. 0 m
, und Wert bestätigen.
16
Weitere Punkte für die Linearisierungstabelle geben Sie
wie im Schritt 15 beschrieben ein. Der vorherige Punkt
muss erst in der Linearisierungstabelle gespeichert sein,
bevor der nächste Punkt eingegeben werden kann. D.h.
es kann keine komplette Linearisierungstabelle in das
Gerät gespeichert werden. Nach der Eingabe aller
Punkte, muss die Tabelle über den Parameter
TAB_OBCODE/TAB. AKTIVIEREN aktiviert werden.
17
Pressure Transducer Block auf Blockmodus "Auto" set-
zen.
18
Ggf. über den Analog Input Block Parameter CHANNEL
(→ Seite 67), L_TYPE (→ Seite 69), XD_SCALE
(→ Seite 73) und OUT_SCALE (→ Seite 71) parametrie-
ren.
19
Ergebnis:
Die Linearisierungstabelle ist eingegeben und das Mess-
gerät für die Füllstandmessung vorbereitet.
Hinweis!
1.
Als Messgröße stehen Ihnen bei diesem Füllstandstyp %, Volumen und Masse zur Verfügung.
→ Siehe Seite 40 ff.
2.
Sie haben auch die Möglichkeit kundenspezifische Einheiten vorzugeben. Siehe Parameterbe-
schreibungen CAL_UNIT (→ Seite 34), HEIGHT_UNIT (→ Seite 41), VOLUME_UNIT
(→ Seite 42) und MASS_UNIT (→ Seite 43).
Füllstandmessung (FF-Konfigurationsprogramm)
V
3
[m ]
3.5
0
0
Abb. 2:
Halbautomatische Eingabe der Linearisie-
rungstabelle
1
Siehe Tabelle, Schritt 9.
2
Siehe Tabelle, Schritt 10.
3
Siehe Tabelle, Schritt 11.
4
Siehe Tabelle, Schritt 12.
5
Siehe Tabelle, Schritte 13 bis 16.
p
350
[mbar]
P01-xxxxxxxx-05-xx-xx-xx-015
11
