Endress+Hauser Float Gauge LT5 Technische Information Seite 8

8
4. Messband SUS316 + Draht SUS316, Schwimmdach
060 Messbe- Länge
reich (Gesamtlänge)
1 2,5 m 16 m
2 5 m 16 m
3 10 m 26 m
4 16 m 46 m
5 20 m 46 m
6 30 m 66 m
F 60 ft 147,63 ft
H 100 ft 219,80 ft
5. Messband SUS316 + PFA-Beschichtung SUS316-Draht, Sperrflüssigkeitsbehälter/Festdachtank
060 Messbe- Länge
reich (Gesamtlänge)
1 2,5 m 18 m
2 5 m 18 m
3 10 m 28 m
4 16 m 48 m
5 20 m 48 m
6 30 m 68 m
F 60 ft 154,19 ft
H 100 ft 226,37 ft

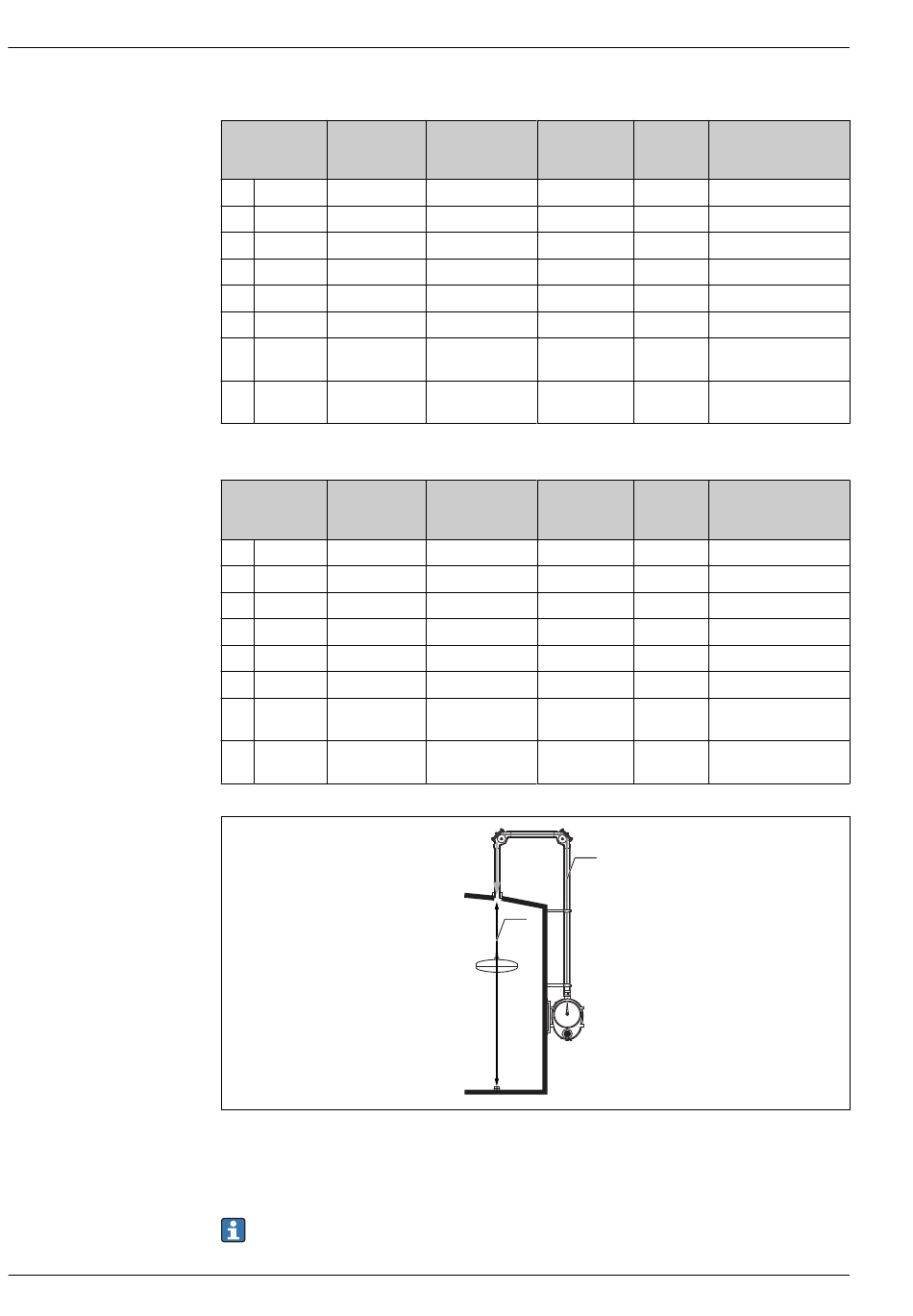

 2 Messband und Draht (Beispiel: Option 1 für Spezifikation 070 und Option 5 für Spezifikation 060)
1 Perforiertes Band
2 Nicht perforiertes Band/Draht
In der Abbildung oben beträgt der maximale Messabstand 22 mm und der maximale freie
Raum 23 m. Aus diesem Grund hat das Messband eine Gesamtlänge von 45 m.
Perforiertes Nicht perfo-
Band riertes Band
(Messlänge)
6,7 m 0,3 m
6,7 m 0,3 m
11,7 m 0,3 m
21,7 m 0,3 m
21,7 m 0,3 m
31,7 m 0,3 m
67,91 ft 67,91 ft
107,28 ft 67,91 ft
Perforiertes Nicht perfo-
Band riertes Band
(Messlänge)
6,7 m 0,3 m
6,7 m 0,3 m
11,7 m 0,3 m
21,7 m 0,3 m
21,7 m 0,3 m
31,7 m 0,3 m
67,91 ft 67,91 ft
107,28 ft 67,91 ft
1
2
Float Gauge LT5
Draht Ersatzteile
9 m 017860-0005
9 m 017860-0005
14 m 017860-0007
24 m 017860-0011
24 m 017860-0011
34 m 017860-0013
78,74 ft Endress+Hauser kon-
taktieren
111,54 ft Endress+Hauser kon-
taktieren
Draht Ersatzteile
11 m 017860-0006
11 m 017860-0006
16 m 017860-0008
26 m 017860-0012
26 m 017860-0012
36 m 017860-0014
86,30 ft Endress+Hauser kon-
taktieren
118,11 ft Endress+Hauser kon-
taktieren
Endress+Hauser
A0041195
