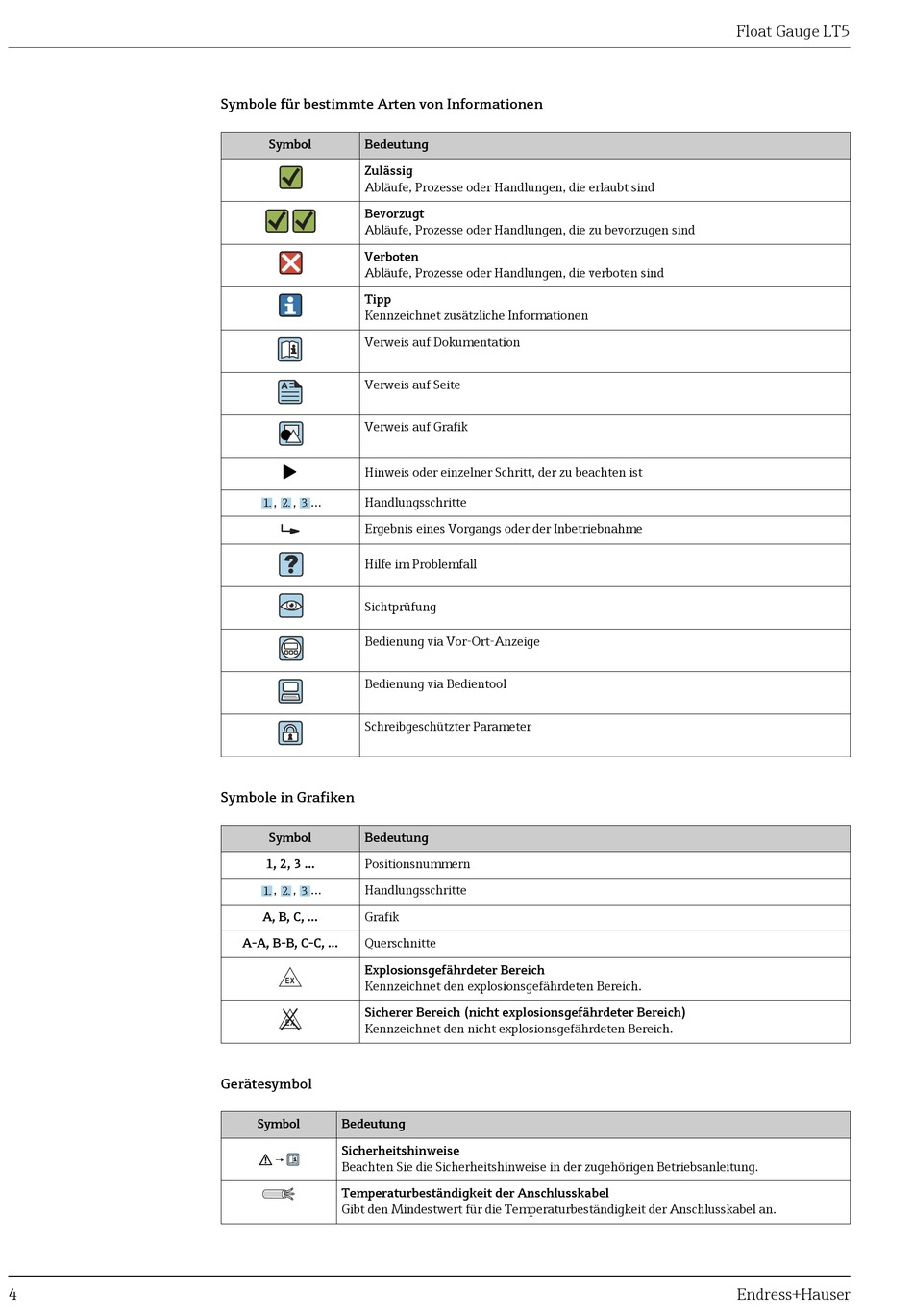

Symbole für bestimmte Arten von Informationen
Symbol Bedeutung
Zulässig
Abläufe, Prozesse oder Handlungen, die erlaubt sind
Bevorzugt
Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind
Verboten
Abläufe, Prozesse oder Handlungen, die verboten sind
Tipp
Kennzeichnet zusätzliche Informationen
Verweis auf Dokumentation
Verweis auf Seite
A
Verweis auf Grafik
Hinweis oder einzelner Schritt, der zu beachten ist
, , ... Handlungsschritte
1. 2. 3.
Ergebnis eines Vorgangs oder der Inbetriebnahme
Hilfe im Problemfall
Sichtprüfung
Bedienung via Vor-Ort-Anzeige
Bedienung via Bedientool
Schreibgeschützter Parameter
Symbole in Grafiken
Symbol Bedeutung
1, 2, 3 ... Positionsnummern
, , ... Handlungsschritte
1. 2. 3.
A, B, C, ... Grafik
A-A, B-B, C-C, ... Querschnitte
Explosionsgefährdeter Bereich
-
Kennzeichnet den explosionsgefährdeten Bereich.
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Kennzeichnet den nicht explosionsgefährdeten Bereich.
Gerätesymbol
Symbol Bedeutung
Sicherheitshinweise
Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung.
Temperaturbeständigkeit der Anschlusskabel
Gibt den Mindestwert für die Temperaturbeständigkeit der Anschlusskabel an.
