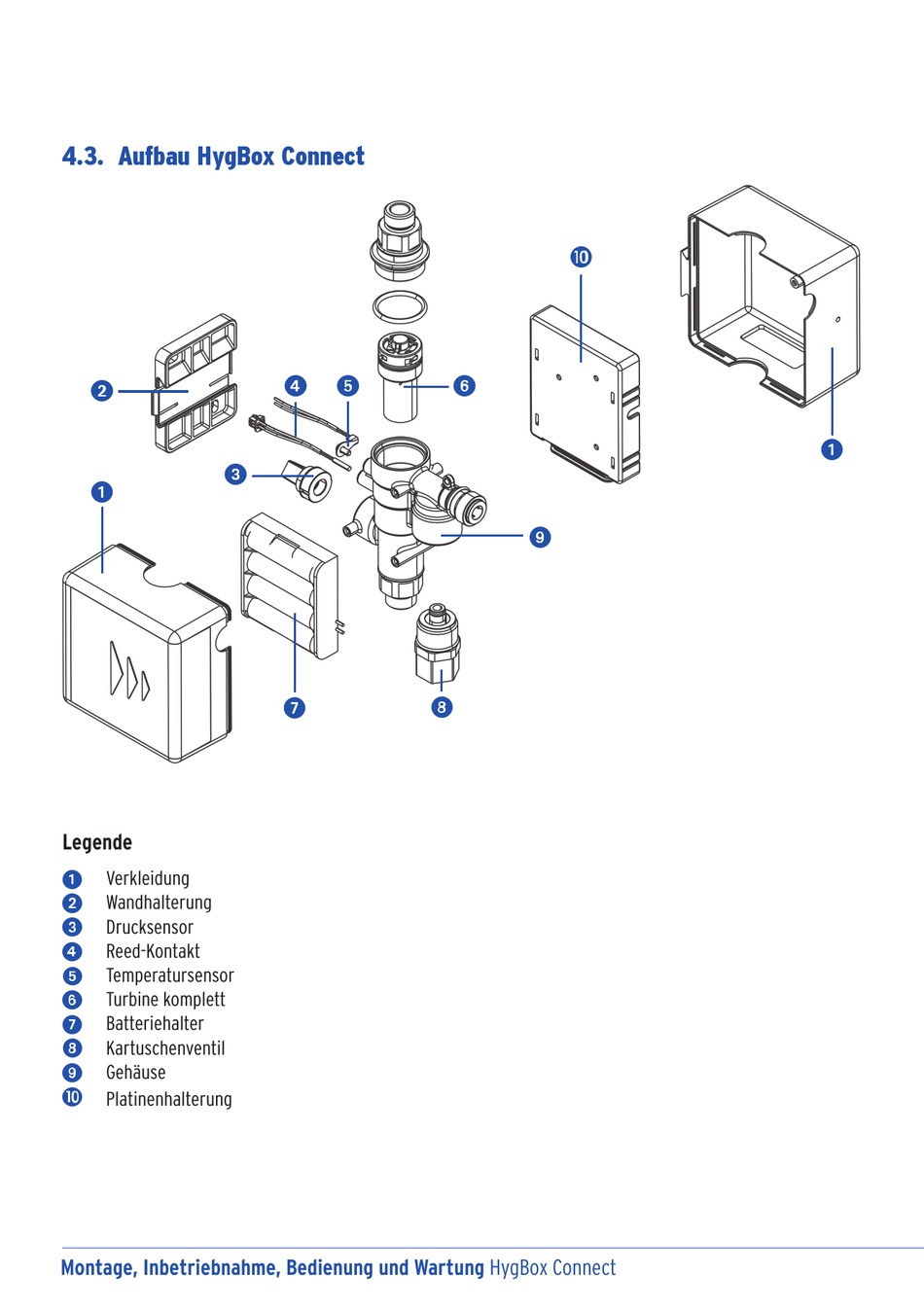

4.3. Aufbau HygBox Connect

2
3
1
Legende
Verkleidung
1
Wandhalterung
2
Drucksensor
3
Reed-Kontakt
4
Temperatursensor
5
Turbine komplett
6
Batteriehalter
7
Kartuschenventil
8
Gehäuse
9
J
Platinenhalterung
Montage, Inbetriebnahme, Bedienung und Wartung HygBox Connect
4 5 6
7 8
J
9
1
