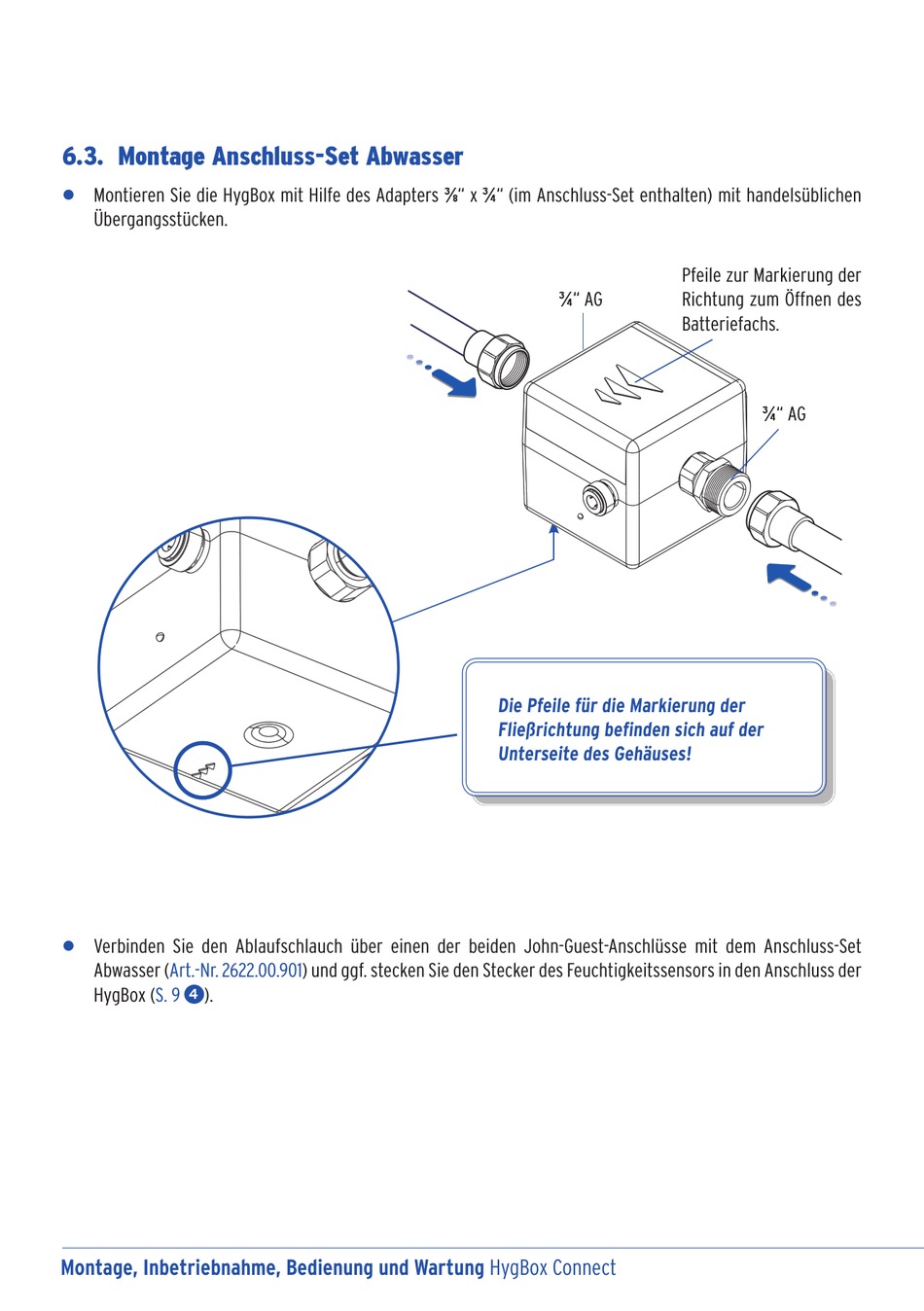

6.3. Montage Anschluss-Set Abwasser

•
Montieren Sie die HygBox mit Hilfe des Adapters ⅜" x ¾" (im Anschluss-Set enthalten) mit handelsüblichen
Übergangsstücken.
•
Verbinden Sie den Ablaufschlauch über einen der beiden John-Guest-Anschlüsse mit dem Anschluss-Set
Abwasser (Art.-Nr. 2622.00.901) und ggf. stecken Sie den Stecker des Feuchtigkeitssensors in den Anschluss der
HygBox (S. 9 4 ).
Montage, Inbetriebnahme, Bedienung und Wartung HygBox Connect
¾" AG
Die Pfeile für die Markierung der
Fließrichtung befinden sich auf der
Unterseite des Gehäuses!
Pfeile zur Markierung der
Richtung zum Öffnen des
Batteriefachs.
¾" AG
