Verwendungsbereich

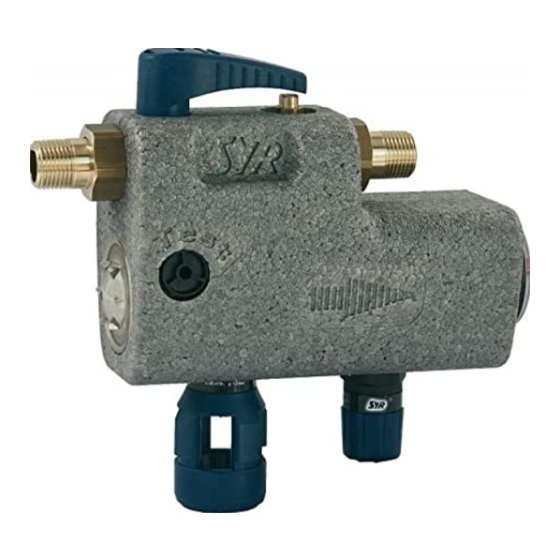

Die SYR-FüllCombi CA dient zur Automatisierung des Füllvorgangs
bei geschlossenen Systemen. Der eingebaute Systemtrenner CA
(Class "a") nach DIN EN 1717 verhindert ein Rückfließen von
Nicht-Trinkwasser in die Trinkwasserleitung und bietet Schutz bis
zur Flüssigkeitskategorie 3. Der integrierte Druckminderer sorgt für
einen konstanten Druck der Anlage.
Ausführung
Die SYR-FüllCombi CA entspricht den Anforderungen nach DIN EN
1717 und besteht aus Systemtrenner CA class "a", Ablauftrichter,
Druckminderer, Schmutzfänger, Manometer sowie einer eingangs-
und ausgangsseitigen Absperrung. Einstellbarer Systemdruck
zwischen 0,5 und 5 bar. Beidseitige Verschraubungen. Gehäuse
aus Pressmessing. Alle vom Trinkwasser berührten Kunststoffteile
und elastomere entsprechen den KTW-Empfehlungen des Bundes-
gesundheitsamtes.
Technische Daten
Anschlüsse:
R ½"
Nennweite:
DN10
Durchflussmedium:
Trinkwasser
Max. Betriebsdruck:
10 bar
Ausgangsdruck:
1,5 - 5 bar
Werkseinstellung:
1,5 bar (Systemdruck)
Einbaulage:
Waagerecht (mit Ablauf-
trichter nach unten)
Max. Eingangstemp.:
30°C
Durchfluss:
1,27 m³/h bei ∆p 1,5 bar
Funktionsbeschreibung
Die SYR-FüllCombi CA beinhaltet alle nach DIN EN 1717 festge-
legten Bestandteile, um die Trinkwasserleitung direkt mit einem
geschlossenen System zu verbinden und schützt zuverlässig bis zur
Flüssigkeitskategorie 3. Der eingebaute Druckminderer gewährleistet
einen konstanten, eingestellten Ausgangsdruck, damit das ange-
schlossene System während des Füllvorganges vor ungewolltem
Überdruck geschützt wird. Nach Beendigung des Füll- oder Entlüf-
tungsvorganges des geschlossenen Systems sollte die integrierte
Absperrung der FüllCombi CA geschlossen werden, damit bei einer
evtl. Leckage eine unkontrollierte Nachbefüllung verhindert wird. Bei
offen Verbrauchssystemen hingegen bleibt die Absperrung geöffnet.
Einbau
Die Anschlussleitung der SYR-FüllCombi CA muss so ausgeführt sein,
dass keine Stagnation entsteht. Die Station muss unmittelbar an eine
durchflossene Leitung angeschlossen werden und die Leitungslänge
darf max. 2 bis 5 DN der Zuleitung betragen (angelehnt an DIN 1988
Teil 600). Vor dem Einbau der SYR-FüllCombi CA ist die Rohrleitung
sorgfältig zu spülen. Die Armatur ist so in die Rohrleitung einzubau-
en, dass der Ablauftrichter senkrecht nach unten zeigt, damit das
austretende Wasser ablaufen kann. Ein gut zugänglicher Einbauort
vereinfacht Wartung und Inspektion. Es ist darauf zu achten, dass
der Einbauort vor Überflutung und Frost geschützt und gut belüftet
ist. Die Ablaufleitung ist mit ausreichender Kapazität vorzusehen.
Zum Anschluss des Trichters an das Abwassersystem ist die gül-
tige Norm DIN EN 12056 zu beachten. Damit eine dauerhafte und
einwandfreie Funktion gewährleistet werden kann, empfehlen wir
den Einbau des vorgeschriebenen Trinkwasserfilters nach DIN EN
13443, Teil 1 unmittelbar nach der Wasserzähleinrichtung. Ebenfalls
sind die Wartungsintervalle der SYR-FüllCombi CA einzuhalten.

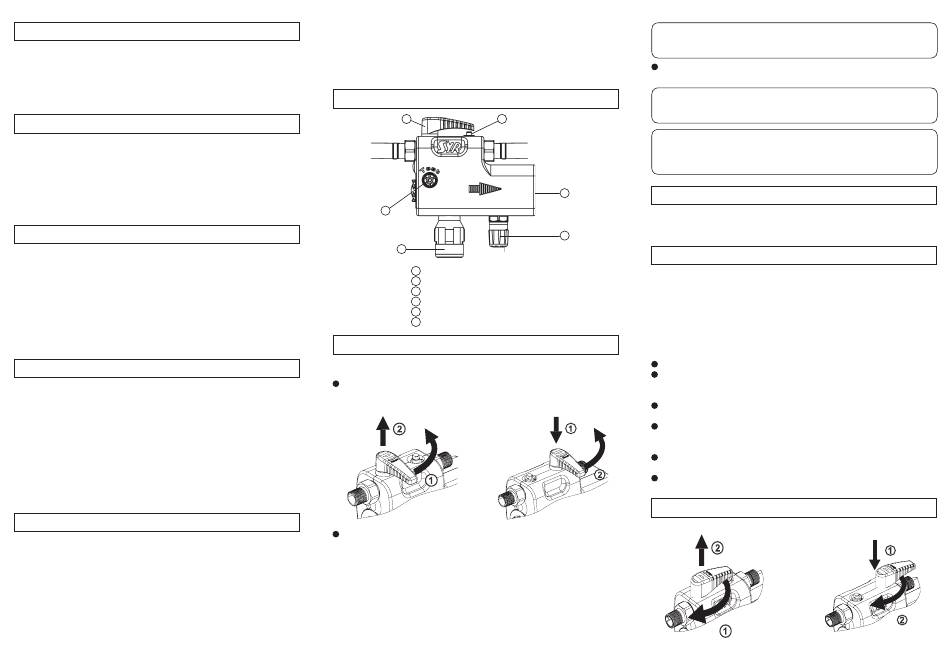

Übersicht
1
2
4
Bild 1
3
1
Erste Absperrung
Zweite Absperrung
2
3
Ablauftrichter
4
Prüföffnung
5
Druckminderer
6
Manometer
Befüllen der Anlage
Zum Befüllen muss die ein- und ausgangsseitige Absperrung
geöffnet sein.
Öffnen Sie ggfs. die ein- und ausgangsseitige Absperrung (Bild
2 + 3), um mit dem Füllvorgang zu beginnen.
Hochziehen
Drehen
Bild 2
Erhöhen bzw. senken Sie ggfs. den Druck der Heizungsanlage
wie nachfolgend beschrieben auf den gewünschten Fülldruck ab.
- Sicherstellen, dass der Eingangsdruck min. 1 bar höher ist als
der gewünschte Ausgangsdruck.
- Den Griff (5) zum Entriegeln herausziehen.
- Einstellgriff in Richtung Minus-Markierung drehen (-)
- Druckminderer kurzzeitig druckentlasten.
- Einstellgriff in Richtung Plus-Markierung (+) drehen, dabei Aus-
gangsdruckmanometer beobachten.
- Nach Erreichen des gewünschten Druckwertes den Einstellgriff
wieder hereindrücken und verriegeln.
1502 - Printed in Germany
Achtung:
Der heizungsseitige Druck muss geringer sein als der ge-
wünschte Fülldruck!
Schließen Sie nach Beendigung des automatischen Befüllvor-
gangs wieder die beiden Absperrungen.
Hinweis:
Zur vollständigen und zügigen Befüllung der Heizungs-
anlage ist diese während des Befüllvorgangs zu entlüften!
Hinweis:
Nach Beendigung des Füllvorgangs sind die Kugelabsperrun-
gen zu schließen, um einen unkontrollierten Befüllvorgang
zu verhindern!
Einstellung und Wartung Druckminderer
6
Der Systemdruck der SYR-FüllCombi CA ist werkseitig auf 1,5 bar
eingestellt. Der Druckminderer ist laut DIN EN 806, Teil 5 in regelmä-
ßigen Abständen, mindestens einmal jährlich, auf Funktion zu prüfen.
5
Um eine einwandfreie Funktion des Systemtrenners CA zu gewähr-
leisten, muss er regelmässig gewartet werden. Dementsprechend
sind Wartungsverträge zwischen Betreiber und Installateur sinnvoll.
Die Überprüfung der ordnungsgemäßen Funktion der Armatur erfolgt
nach dem ersten Betriebsjahr, dann periodisch nach den Betriebs-
bedingungen, spätestens aber nach 1 Jahr.
Zur Überprüfung des Ausgangs-Rückflussverhinderers ist
es notwendig, den Druck in der Eingangsdruckkammer zu
senken. Dazu gehen Sie bitte wie folgt vor:
Erste Absperrung (1) schließen (Bild 4).
Bauen Sie den Kesseldruck ab, so dass er unter dem
eingestellten Druck des Druckminderers liegt und der
Druckminderer somit geöffnet ist.
Prüföffnung (4) öffnen. Ablaufwasser mit einem geeignet
Herunter drücken
großen Gefäß auffangen.
Prüföffnung (4) beobachten. Bei einwandfreier Funktion
entleert sich nur die Mitteldruckkammer über den
Ablauftrichter (3).
Bei einem ständigen Flüssigkeitsaustritt ist der Ausgangs-
RV zu überprüfen, gegebenenfalls austauschen.
Nach der Funktionsprüfung die Prüföffnung (4) wieder
schließen und die Absperrung (1) langsam öffnen.
Drehen
Schließen der 1. und 2. Absperrung
Bild 3
Hochziehen
Bild 4
9.0257.00
Wartung Systemtrenner CA
Herunter drücken
Drehen
Bild 5
Drehen
