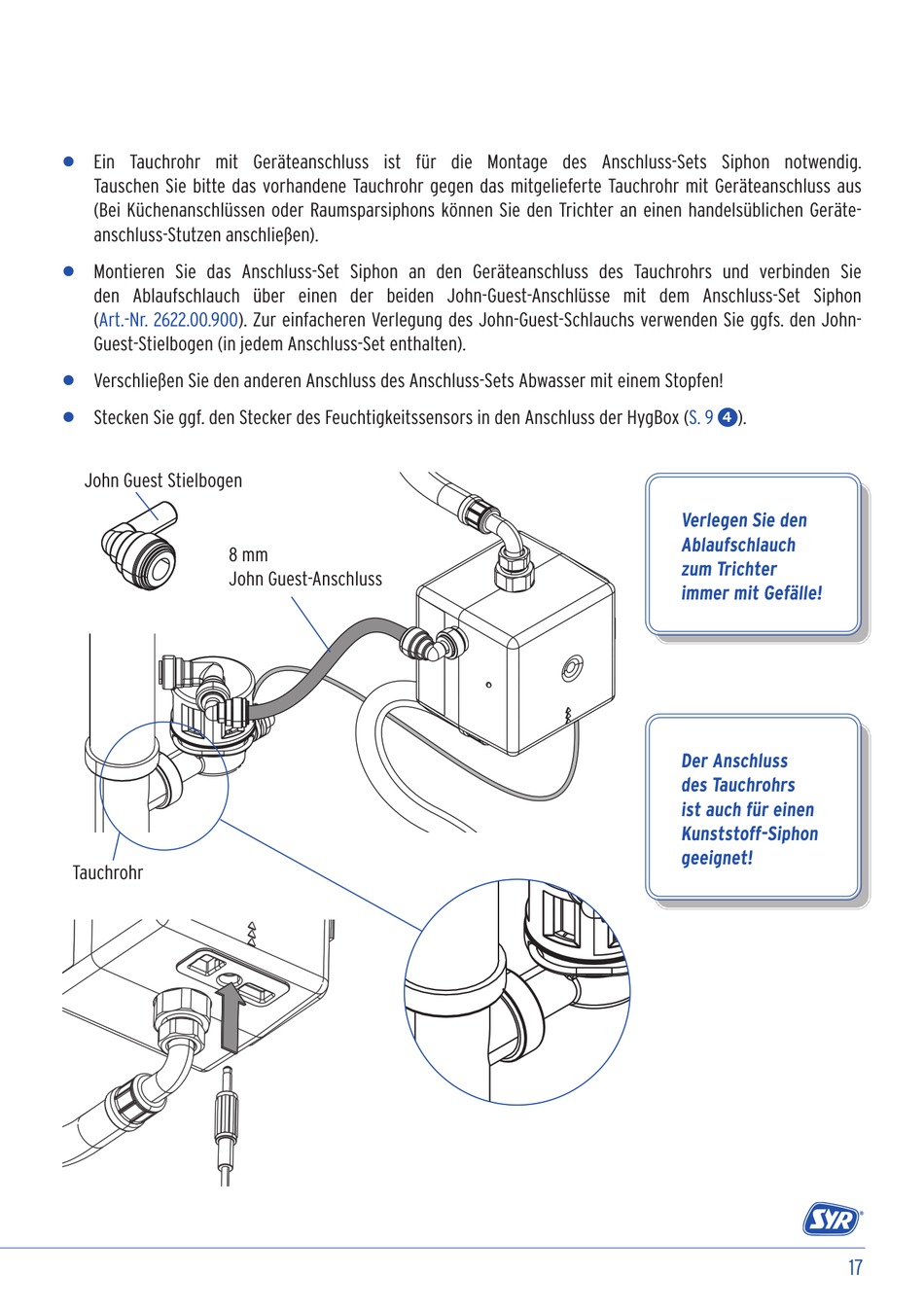

syr HygBox Connect Anleitung Zur Montage, Inbetriebnahme, Bedienung Und Wartung Seite 18

•
Ein Tauchrohr mit Geräteanschluss ist für die Montage des Anschluss-Sets Siphon notwendig.
Tauschen Sie bitte das vorhandene Tauchrohr gegen das mitgelieferte Tauchrohr mit Geräteanschluss aus
(Bei Küchenanschlüssen oder Raumsparsiphons können Sie den Trichter an einen handelsüblichen Geräte-
anschluss-Stutzen anschließen).
•
Montieren Sie das Anschluss-Set Siphon an den Geräteanschluss des Tauchrohrs und verbinden Sie
den Ablaufschlauch über einen der beiden John-Guest-Anschlüsse mit dem Anschluss-Set Siphon
(Art.-Nr. 2622.00.900). Zur einfacheren Verlegung des John-Guest-Schlauchs verwenden Sie ggfs. den John-
Guest-Stielbogen (in jedem Anschluss-Set enthalten).
•
Verschließen Sie den anderen Anschluss des Anschluss-Sets Abwasser mit einem Stopfen!
•
Stecken Sie ggf. den Stecker des Feuchtigkeitssensors in den Anschluss der HygBox
John Guest Stielbogen
8 mm
John Guest-Anschluss
Tauchrohr
(S. 9 4 ).
Verlegen Sie den
Ablaufschlauch
zum Trichter
immer mit Gefälle!
Der Anschluss
des Tauchrohrs
ist auch für einen
Kunststoff-Siphon
geeignet!
17
