syr HWS-Flansch 2000 Gebrauchsanleitung

Verwendungsbereich:
Der HWS-Flansch ist eine speziell zur Vereinfachung
der Montage von Hausanschlüssen geschaffene
Armaturenkombination. Er beinhaltet neben einem
Rückflußverhinderer mit Prüfvorrichtung eine ausgangs-
seitige Wartungsabsperrung in Form eines Kugelventils
und ein Entleerungsventil. Zusätzlich bietet der HWS-
Flansch Anschlüsse für ein Eingangs- und Ausgangsdruck-
Manometer. Zusammen mit einem DRUFI+-Filter wird der
HWS-Flansch zu einer kompletten Hauswasserstation.
In dieser Kombination wird die korrekte Reihenfolge der
Armaturen nach DIN 1988 eingehalten.
Montage:
Der Flansch muß spannungsfrei in die Rohrleitung einge-
baut werden. Die Fließrichtung, angegeben durch einen
Pfeil auf dem Gehäuse, ist zu beachten (Abb. 1).
Der Flansch darf aufgrund des eingebauten Rückfluß-
verhinderers direkt hinter dem Wasserzähler eingebaut
werden (Abb. 1). Für den Fall, daß vor dem Flansch schon
ein Rückflußverhinderer (z. B. KFR-Ventil) eingebaut ist,
kann man den Rückflußverhinderer im Flansch vor dem
Einbau entfernen, um eventuell entstehende Geräusche
auszuschließen.
Drehen Sie den Flansch so, daß die Anschlußplatte lotrecht
(parallel zur Wand) ausgerichtet ist.
Für den DRUFI+ werden von der Rohrmitte aus nach
unten ca. 400mm Platz benötigt (Abb. 2).

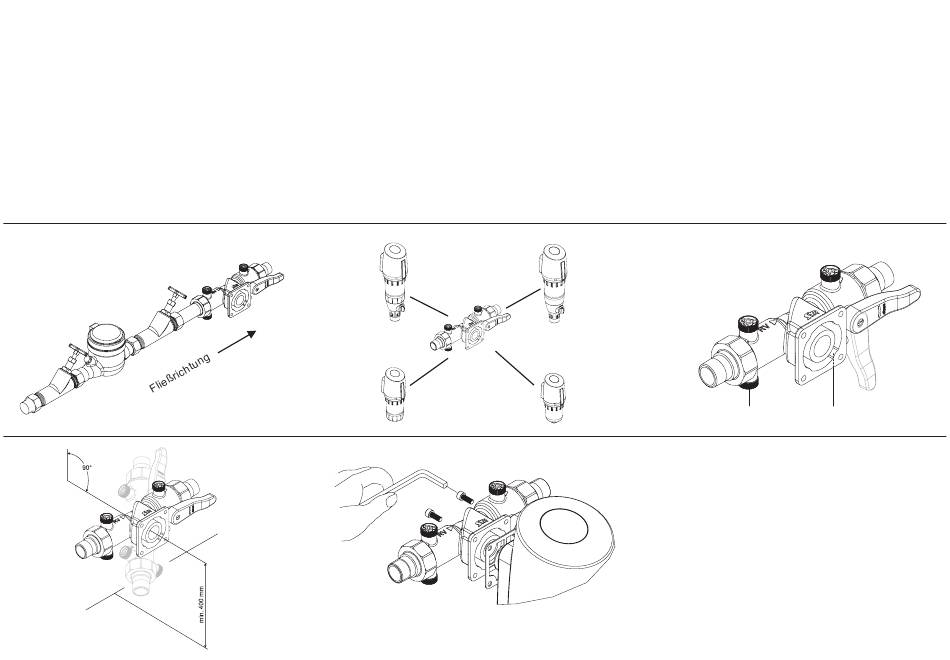

Abbildung 1
Drufi+
DFR
Drufi+
DFF
Abbildung 2
1139 - Printed in Germany
Der Einbau in senkrechte Leitungen ist ebenfalls möglich.
Je nach Fließrichtung können Prüfstopfen und Entleerung
mit den Stopfen für das Eingangs- und Ausgangsdruck-
manometer ausgetauscht werden.
Die Montage des DRUFI+ ist ausschließlich an dem vorin-
stallierten Flansch vorzunehmen (Abb. 3). Entfernen Sie
das Klebeschild auf dem Flansch bitte erst unmittelbar
vor dem Anbau des Filters. Die Rohrleitungen müssen
durchgespült werden! Montieren Sie den Drufi mit der
beigefügten Dichtung und den Innensechskantschrauben
(Abb. 4).
Das druckdichte Anziehen der Innensechskantschrau-
ben muss in 2 Durchgängen über Kreuz erfolgen!
Abbildung 3
Drufi+
FR
Anschluß für
Eingangsdruck-
Manometer
Drufi+
FF
Prüfstopfen für RV
Abbildung 4
Wartung:
Bei Wartungs- oder Reparaturarbeiten kann die nachfol-
gende Installation durch die integrierte Kugelabsperrung
abgesperrt werden (Abb. 5).
Die Installation kann jetzt über das Entleerungsventil
entleert werden.
Der Rückflußverhinderer wird überprüft, indem man die
Zuleitung absperrt und den eingangsseitigen Prüfstopfen
herausdreht. Fließt kontinuierlich Wasser, ist der Rückfluß-
verhinderer defekt. Reinigen Sie den Rückflußverhinderer
mit klarem, kaltem Wasser oder tauschen Sie ihn aus.
9.2000.00
Abbildung 5
Anschluß für
Ausgangsdruck-
Manometer
offen
geschlossen
Entleerung
