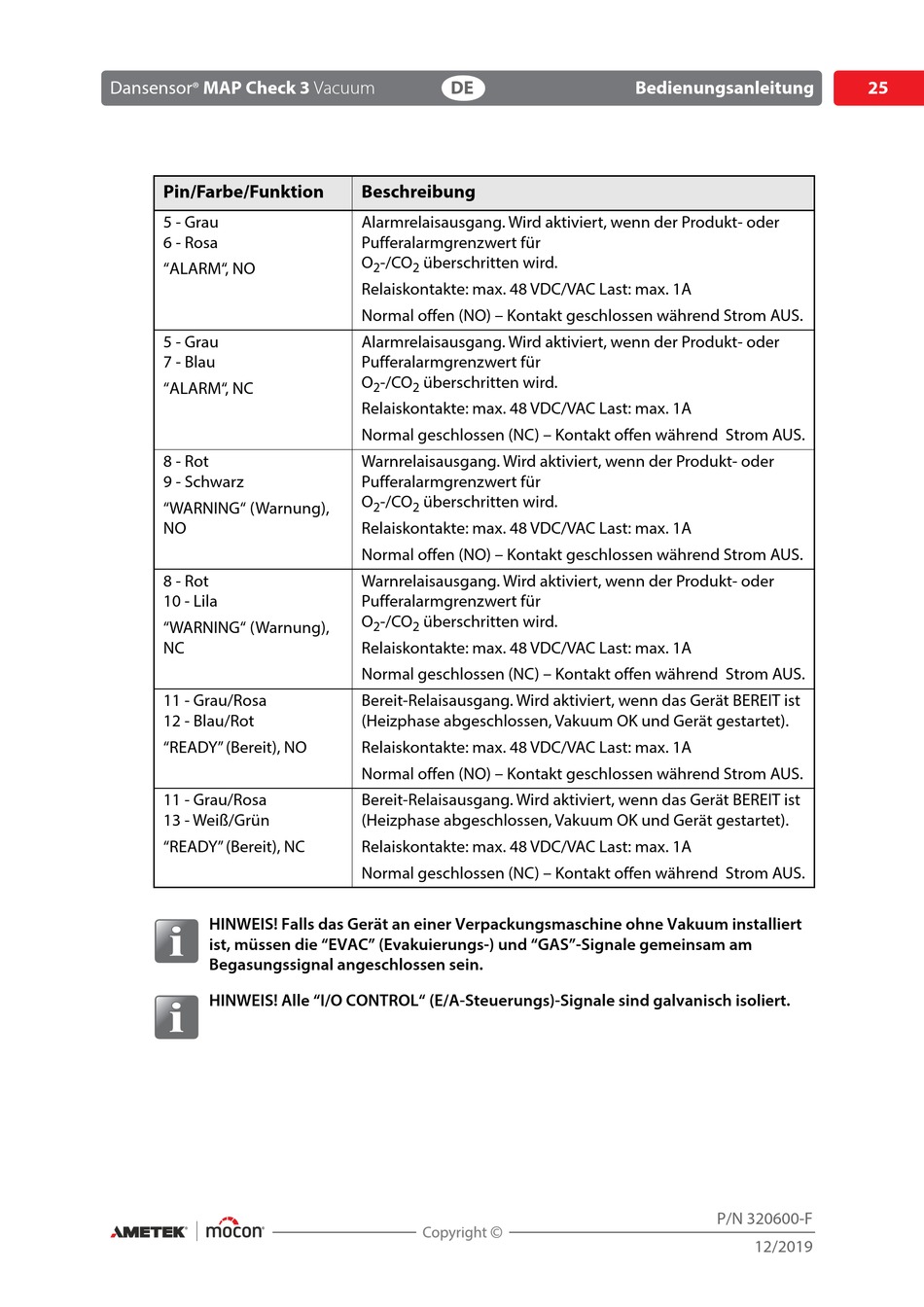

Ametek mocon Dansensor MAP Check 3 Vacuum Bedienungsanleitung Seite 27

Dansensor MAP Check 3 Vacuum
®
Pin/Farbe/Funktion
5 - Grau
6 - Rosa
"ALARM", NO
5 - Grau
7 - Blau
"ALARM", NC
8 - Rot
9 - Schwarz
"WARNING" (Warnung),
NO
8 - Rot
10 - Lila
"WARNING" (Warnung),
NC
11 - Grau/Rosa
12 - Blau/Rot
"READY" (Bereit), NO
11 - Grau/Rosa
13 - Weiß/Grün
"READY" (Bereit), NC
HINWEIS! Falls das Gerät an einer Verpackungsmaschine ohne Vakuum installiert
ist, müssen die "EVAC" (Evakuierungs-) und "GAS"-Signale gemeinsam am
Begasungssignal angeschlossen sein.
HINWEIS! Alle "I/O CONTROL" (E/A-Steuerungs)-Signale sind galvanisch isoliert.
DE
Beschreibung
Alarmrelaisausgang. Wird aktiviert, wenn der Produkt- oder
Pufferalarmgrenzwert für
O -/CO überschritten wird.
2 2
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normal offen (NO) – Kontakt geschlossen während Strom AUS.
Alarmrelaisausgang. Wird aktiviert, wenn der Produkt- oder
Pufferalarmgrenzwert für
O -/CO überschritten wird.
2 2
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normal geschlossen (NC) – Kontakt offen während Strom AUS.
Warnrelaisausgang. Wird aktiviert, wenn der Produkt- oder
Pufferalarmgrenzwert für
O -/CO überschritten wird.
2 2
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normal offen (NO) – Kontakt geschlossen während Strom AUS.
Warnrelaisausgang. Wird aktiviert, wenn der Produkt- oder
Pufferalarmgrenzwert für
O -/CO überschritten wird.
2 2
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normal geschlossen (NC) – Kontakt offen während Strom AUS.
Bereit-Relaisausgang. Wird aktiviert, wenn das Gerät BEREIT ist
(Heizphase abgeschlossen, Vakuum OK und Gerät gestartet).
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normal offen (NO) – Kontakt geschlossen während Strom AUS.
Bereit-Relaisausgang. Wird aktiviert, wenn das Gerät BEREIT ist
(Heizphase abgeschlossen, Vakuum OK und Gerät gestartet).
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normal geschlossen (NC) – Kontakt offen während Strom AUS.
Bedienungsanleitung
P/N 320600-F
12/2019
25
