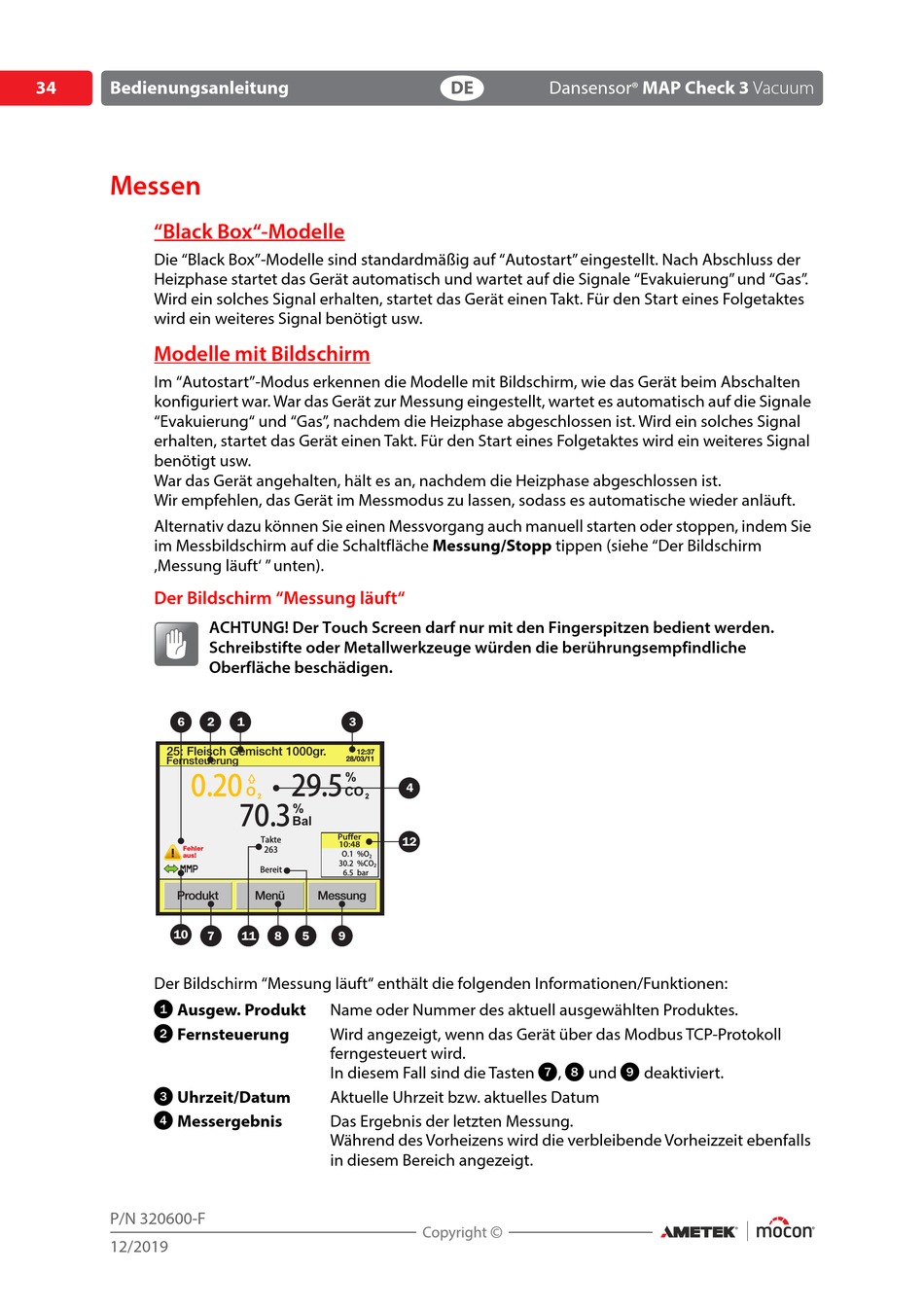

Messen; Black Box"-Modelle; Modelle Mit Bildschirm - Ametek mocon Dansensor MAP Check 3 Vacuum Bedienungsanleitung

34 Bedienungsanleitung

Messen

"Black Box"-Modelle

Die "Black Box"-Modelle sind standardmäßig auf "Autostart" eingestellt. Nach Abschluss der
Heizphase startet das Gerät automatisch und wartet auf die Signale "Evakuierung" und "Gas".
Wird ein solches Signal erhalten, startet das Gerät einen Takt. Für den Start eines Folgetaktes
wird ein weiteres Signal benötigt usw.

Modelle mit Bildschirm

Im "Autostart"-Modus erkennen die Modelle mit Bildschirm, wie das Gerät beim Abschalten
konfiguriert war. War das Gerät zur Messung eingestellt, wartet es automatisch auf die Signale
"Evakuierung" und "Gas", nachdem die Heizphase abgeschlossen ist. Wird ein solches Signal
erhalten, startet das Gerät einen Takt. Für den Start eines Folgetaktes wird ein weiteres Signal
benötigt usw.
War das Gerät angehalten, hält es an, nachdem die Heizphase abgeschlossen ist.
Wir empfehlen, das Gerät im Messmodus zu lassen, sodass es automatische wieder anläuft.
Alternativ dazu können Sie einen Messvorgang auch manuell starten oder stoppen, indem Sie
im Messbildschirm auf die Schaltfläche Messung/Stopp tippen (siehe "Der Bildschirm
‚Messung läuft' " unten).
Der Bildschirm "Messung läuft"
ACHTUNG! Der Touch Screen darf nur mit den Fingerspitzen bedient werden.
Schreibstifte oder Metallwerkzeuge würden die berührungsempfindliche
Oberfläche beschädigen.
Der Bildschirm "Messung läuft" enthält die folgenden Informationen/Funktionen:

Ausgew. Produkt

Fernsteuerung

Uhrzeit/Datum

Messergebnis
P/N 320600-F
12/2019
DE
Name oder Nummer des aktuell ausgewählten Produktes.
Wird angezeigt, wenn das Gerät über das Modbus TCP-Protokoll
ferngesteuert wird.
In diesem Fall sind die Tasten
Aktuelle Uhrzeit bzw. aktuelles Datum
Das Ergebnis der letzten Messung.
Während des Vorheizens wird die verbleibende Vorheizzeit ebenfalls
in diesem Bereich angezeigt.
Dansensor MAP Check 3 Vacuum
®
  
, und deaktiviert.
