14 Bedienungsanleitung
PRESSFORM
GAS
VENTIL
GAS
PUFFER
Verpackungsmaschine

"Puffer"-Version

Die "Puffer"-Version kann O
messen. Eine solche Messung vor Maschinenstart gewährleistet, dass das Gas in Ordnung ist,
ehe mit dem Verpacken begonnen wird.
Vom Puffertank wird ein Schlauch am "Buffer Gas Inlet" (Puffergaseinlass) des Geräts
angeschlossen. Bitte beachten Sie, dass das Gerät nur dann eine ordentliche Messung
durchführen kann, wenn der Druck im Puffertank in einem bestimmten Bereich liegt – weitere
Informationen hierzu finden Sie unter
Das Gerät verwendet während der Puffermessung einen normalen Sensorfluss (75 ml/min).
Je länger der Schlauch und je höher der Druck, desto länger dauert es, bis das richtige Gas die
Sensoren erreicht. Der Schlauch sollte daher so kurz wie möglich gehalten werden. Führen Sie
eine Testmessung durch, um festzustellen, wie lange es dauert, bis das Gas den Sensor
erreicht und stellen Sie dann sicher, dass die Puffermesszeit ausreichend ist.

Verpackungsmaschinen ohne Vakuum

Der Dansensor® MAP Check 3 Vacuum kann auch dann verwendet werden, wenn an der
Pressform der Verpackungsmaschine kein Vakuum angeschlossen ist. Hierfür müssen
Evakuierungs- und Gassignale so angeschlossen werden, dass sie gleichzeitig am Gerät
ankommen.
P/N 320600-F
12/2019
P3
"BUFFER GAS
V5
INLET"
"CAL. GAS
INLET"
V2
"AIR INLET"
V1
"SAMPLE GAS
INLET"
EVAKUIERUNGS
VENTIL
VAKUUM
" VACUUM "
und CO
2
DE Dansensor
PROPORTIONAL
VENTIL
"SAMPLE
V6
LOOP" O
2
Sensor
(Zr)
V4
"sample
boost"

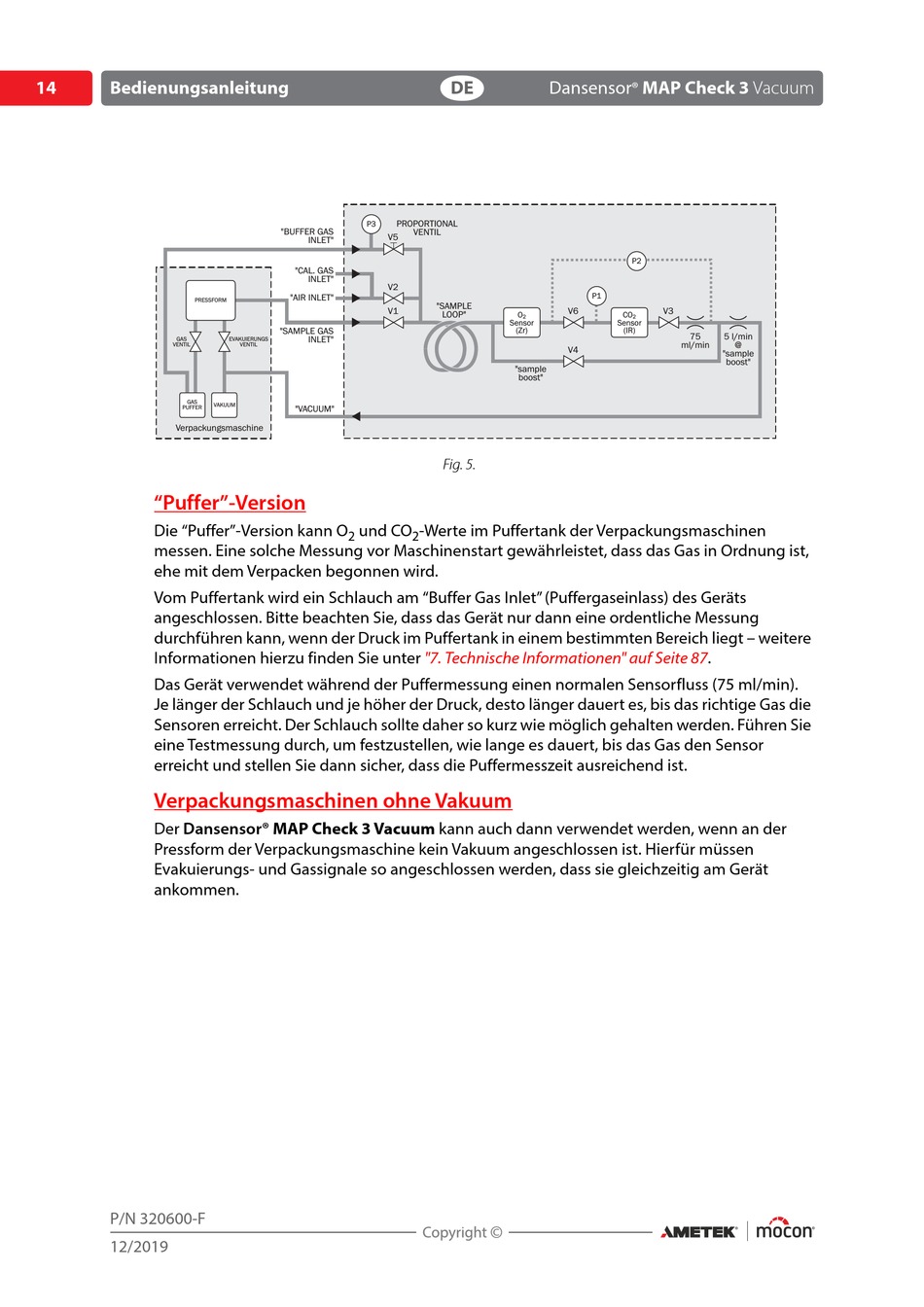

Fig. 5.
-Werte im Puffertank der Verpackungsmaschinen
2
"7. Technische Informationen" auf Seite
MAP Check 3 Vacuum
®
P2
P1
V3
CO
2
Sensor
(IR)
75 5 l/min
ml/min @
"sample
boost"
87.
