Ametek mocon Dansensor MAP Check 3 Vacuum Bedienungsanleitung Seite 14

12 Bedienungsanleitung
Der Dansensor® MAP Check 3 Vacuum ist so ausgelegt, dass er mit der
Verpackungsmaschine kommunizieren kann und daher i.d.R. zu einem voll integrierten
Maschinenteil wird. Die Kommunikation kann entweder mittels RS232 oder LAN (Ethernet)
über PSIP und Modbus TCP-Protokolle erfolgen.
"Black-Box-" und eigenständige Version
Die eigenständigen Geräte sind mit einem 5-Zoll Touch Screen in Farbe ausgestattet, von
welchem aus Geräteeinstellungen vorgenommen werden und auf welchem laufend die
Messergebnisse angezeigt werden.
Die "Black-Box"-Version verfügt nicht über eine Benutzerschaltfläche und ist speziell für eine
kostengünstige, automatisierte Maschinensteuerung ausgelegt. Die "Black-Box"-Version kann
nur von der Verpackungsmaschine oder einem angeschlossenen PC gesteuert werden.

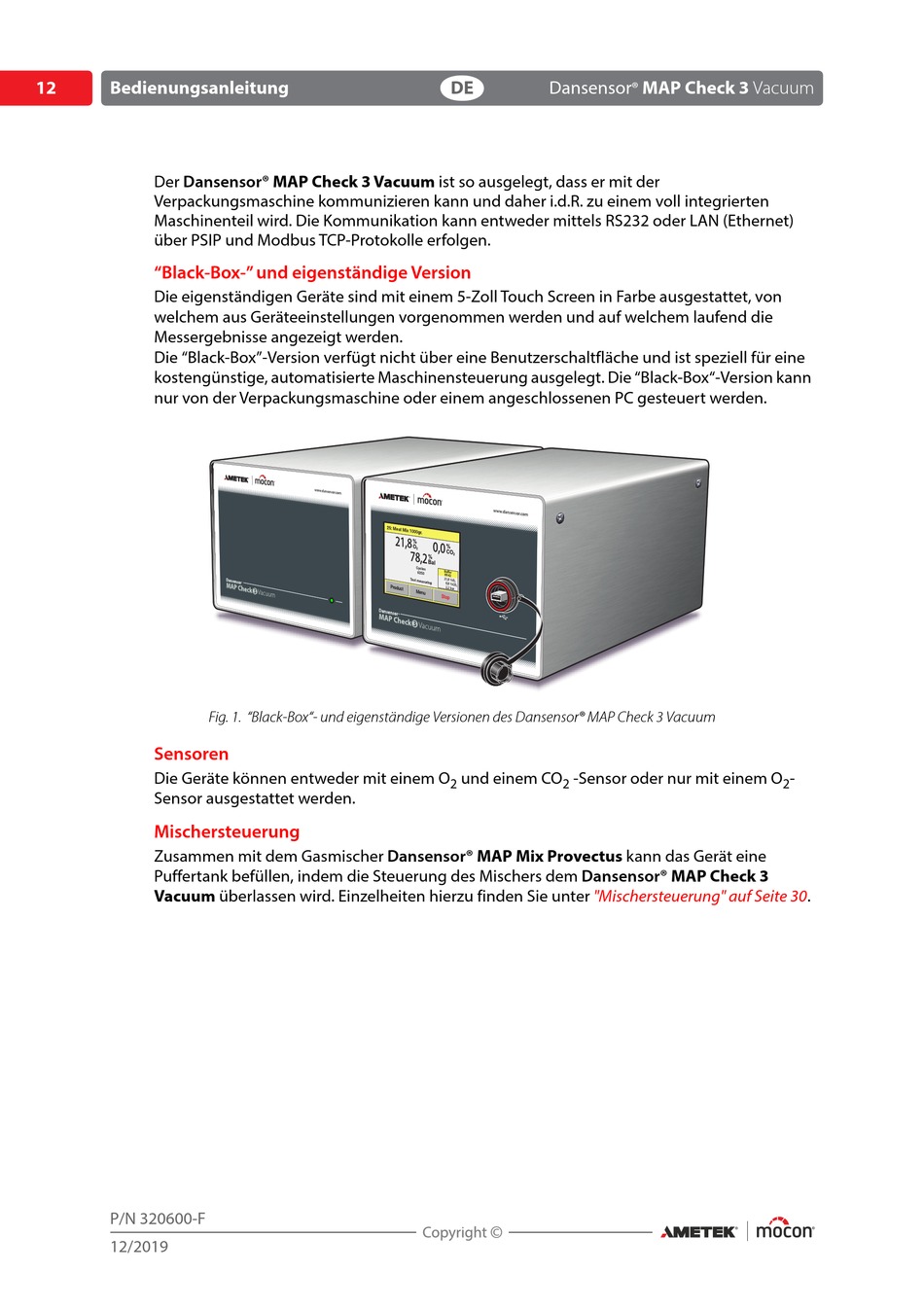

Fig. 1. "Black-Box"- und eigenständige Versionen des Dansensor® MAP Check 3 Vacuum
Sensoren
Die Geräte können entweder mit einem O
Sensor ausgestattet werden.
Mischersteuerung
Zusammen mit dem Gasmischer Dansensor® MAP Mix Provectus kann das Gerät eine
Puffertank befüllen, indem die Steuerung des Mischers dem Dansensor® MAP Check 3
Vacuum überlassen wird. Einzelheiten hierzu finden Sie unter
P/N 320600-F
12/2019
DE Dansensor
und einem CO -Sensor oder nur mit einem O
2 2
"Mischersteuerung" auf Seite
MAP Check 3 Vacuum
®
-
2
30.
