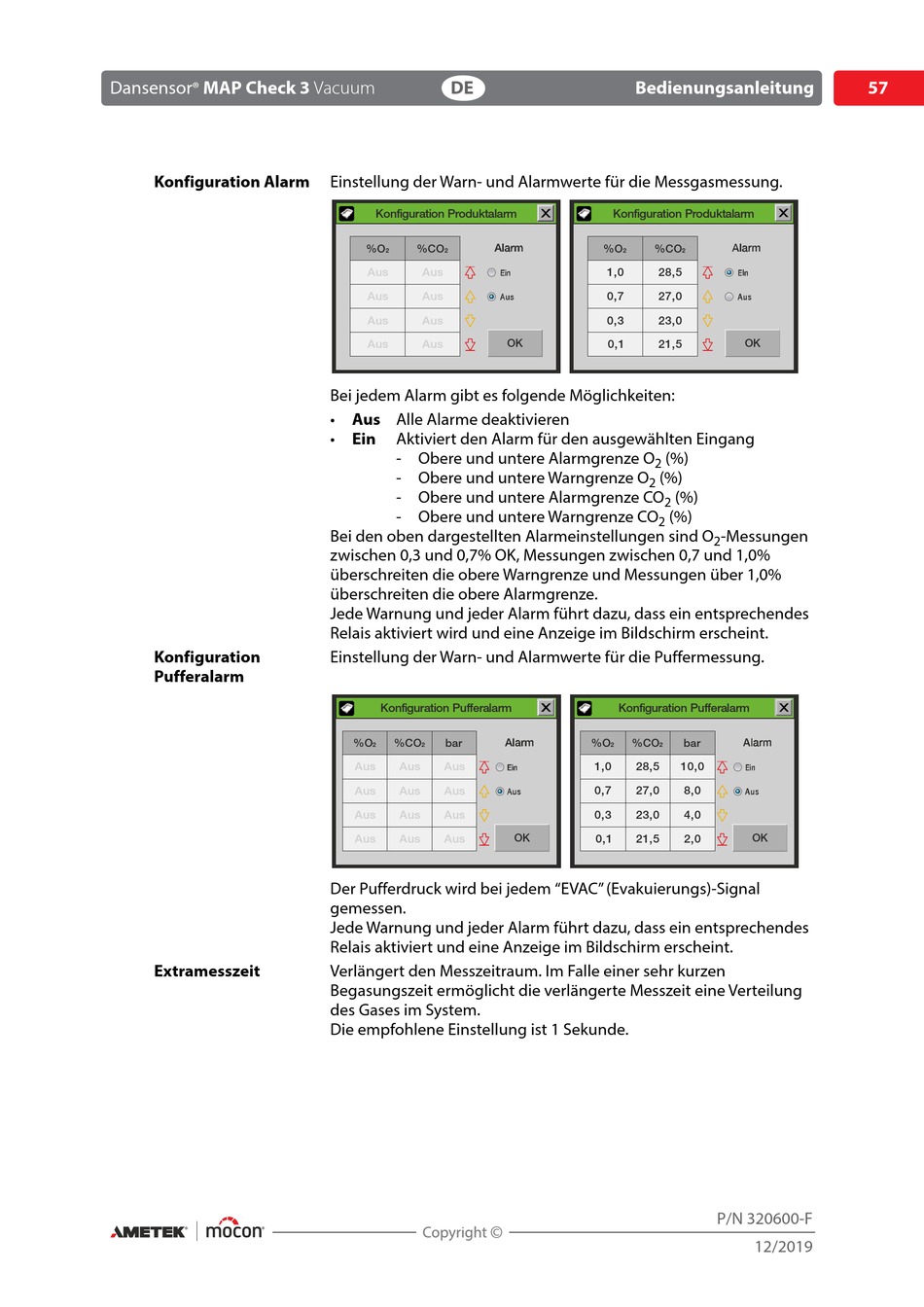

Dansensor MAP Check 3 Vacuum
®
Konfiguration Alarm
Konfiguration
Pufferalarm
Extramesszeit
DE
Einstellung der Warn- und Alarmwerte für die Messgasmessung.
Konfiguration Produktalarm
%O %CO
2 2
Aus Aus
Aus Aus
Aus Aus
Aus Aus
Bei jedem Alarm gibt es folgende Möglichkeiten:
• Aus Alle Alarme deaktivieren
• Ein Aktiviert den Alarm für den ausgewählten Eingang
- Obere und untere Alarmgrenze O
- Obere und untere Warngrenze O
- Obere und untere Alarmgrenze CO
- Obere und untere Warngrenze CO
Bei den oben dargestellten Alarmeinstellungen sind O
zwischen 0,3 und 0,7% OK, Messungen zwischen 0,7 und 1,0%
überschreiten die obere Warngrenze und Messungen über 1,0%
überschreiten die obere Alarmgrenze.
Jede Warnung und jeder Alarm führt dazu, dass ein entsprechendes
Relais aktiviert wird und eine Anzeige im Bildschirm erscheint.
Einstellung der Warn- und Alarmwerte für die Puffermessung.
Konfiguration Pufferalarm
%O %CO bar
2 2
Aus Aus Aus
Aus Aus Aus
Aus Aus Aus
Aus Aus Aus
Der Pufferdruck wird bei jedem "EVAC" (Evakuierungs)-Signal
gemessen.
Jede Warnung und jeder Alarm führt dazu, dass ein entsprechendes
Relais aktiviert und eine Anzeige im Bildschirm erscheint.
Verlängert den Messzeitraum. Im Falle einer sehr kurzen
Begasungszeit ermöglicht die verlängerte Messzeit eine Verteilung
des Gases im System.
Die empfohlene Einstellung ist 1 Sekunde.
Bedienungsanleitung
Konfiguration Produktalarm
%O %CO
2
1,0 28,5
0,7 27,0
0,3 23,0
OK
0,1 21,5
(%)
2
(%)
2
(%)
2
(%)
2
Konfiguration Pufferalarm
%O %CO
2 2
1,0 28,5 10,0
0,7 27,0
0,3 23,0
OK
0,1 21,5
2
OK
-Messungen
2
bar
8,0
4,0
OK
2,0
P/N 320600-F
12/2019
