Mischpumpe RITMO L FC-230V turbo mit Leerlaufsonde / Teil 2 Übersicht, Bedienung und Service

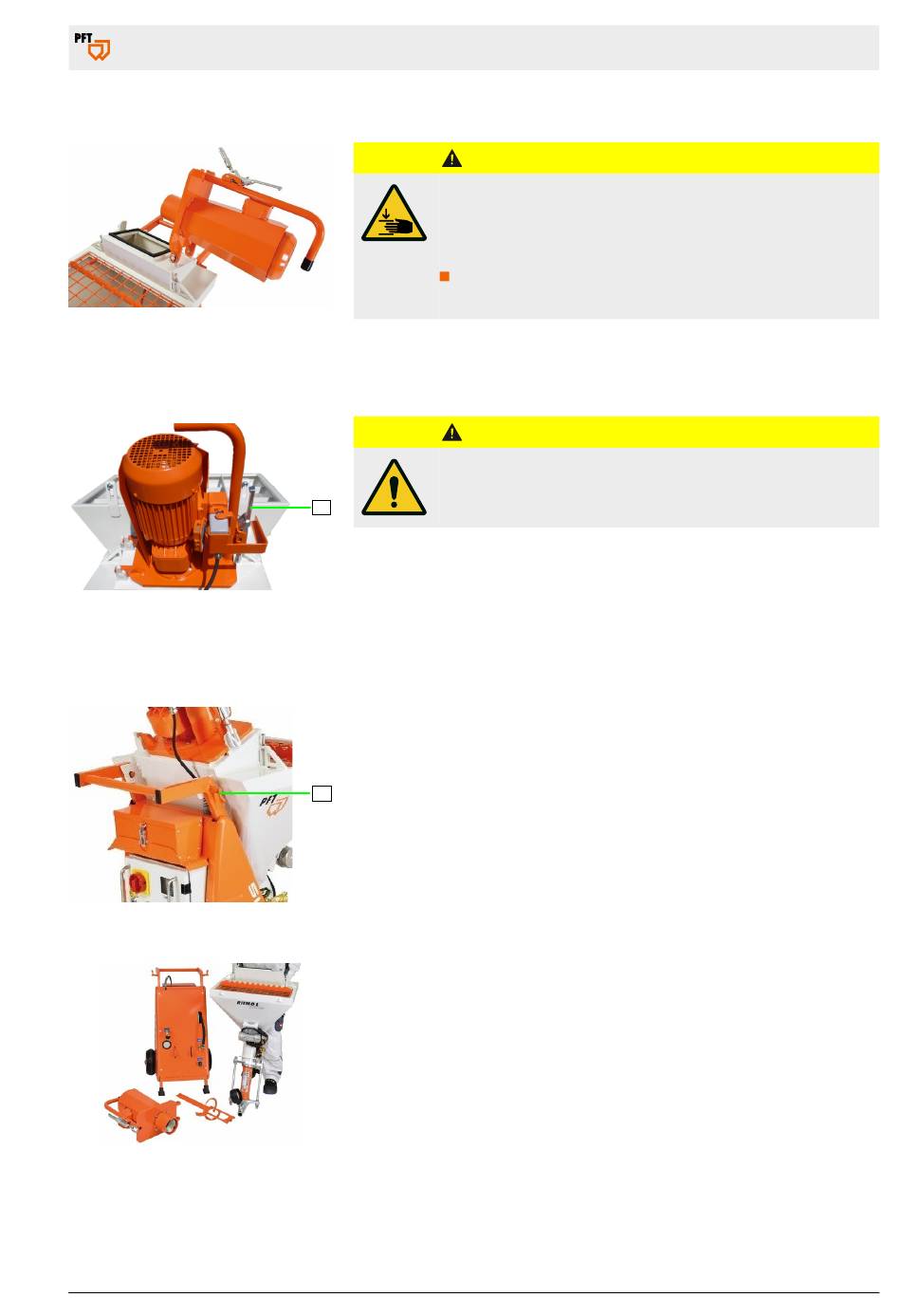

3.4 Motorkippflansch schließen
Abb. 5: Motorkippflansch schließen
3.4.1 Schnellverschluss vor dem Transport schließen
Abb. 6: Schnellverschluss schließen
3.5

Transport in Einzelteilen

Abb. 7: Drehriegel öffnen
Abb. 8: Einzelteile
Transport, Verpackung und Lagerung
VORSICHT
Quetschgefahr am Motorkippflansch!
Beim Schließen des Motorkippflansches besteht Quetsch-
gefahr.
Nicht in den Schließbereich des Motorkippflansches
fassen.
VORSICHT
Generell darauf achten, dass der Schnellverschluss
(1) am Getriebemotor und am Materialbehälter beim
Bewegen der Maschine geschlossen ist.
1
Zum leichteren Transport die Maschine in ihre Einzelteile zerlegen. In
die Einheiten Mischrohr mit Materialbehälter und Pumpe, Getriebe-
motor mit Kippflansch und Fahrgestell.
1. Kabel- und Schlauchverbindungen lösen.
1
2. Drehriegel (1) öffnen.
3. Mischrohr mit Materialbehälter vom Fahrgestell abnehmen.
Seite 17 / 80
