WIR DENKEN AN SIE Danke, dass Sie ein Gerät von Electrolux gekauft haben. Sie haben sich für ein Produkt entschieden, in dem jahrzehntelange Berufserfahrung und Innovation stecken. Bei der Entwicklung dieses genialen und eleganten Geräts haben wir an Sie gedacht. Wann immer Sie das Gerät verwenden, können Sie sicher sein, dass Sie jedes Mal großartige...
SICHERHEITSHINWEISE Lesen Sie vor der Installation und Verwendung des Gerätes die mitgelieferte Anleitung sorgfältig durch. Der Hersteller ist nicht verantwortlich für Verletzungen oder Schäden, die durch unsachgemässe Installation oder Verwendung entstehen. Bewahren Sie die Anweisungen immer an einem sicheren und zugänglichen Ort auf, um sie später wiederverwenden zu können.
1.2 Allgemeine Sicherheitshinweise Dieses Gerät ist nur zum Kochen bestimmt. • Dieses Gerät ist für den Gebrauch in einem einzelnen • Haushalt in Innenräumen konzipiert. Dieses Gerät kann in Büros, Hotelzimmern, Bed & • Breakfast-Gästezimmern, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn das Niveau des (durchschnittlichen) Haushaltsverbrauchs nicht überschritten wird.
Seien Sie beim Anfassen der Aufbewahrungsschublade • vorsichtig. Er kann sehr heiss werden. Zum Entfernen der Schienen ziehen Sie zunächst das • vordere Teil und dann das hintere Ende der Schienen weg von den Seitenwänden. Führen Sie zum Einsetzen der Einhängegitter die obigen Schritte in umgekehrter Reihenfolge aus.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der das Befestigungsschrauben 4x12 mm Gerät allpolig von der Spannungsversorgung getrennt werden 2.2 Elektroanschluss kann. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von WARNUNG! mindestens 3 mm ausgeführt sein. Brand- und Stromschlaggefahr. •...
– Stellen Sie feuerfestes Geschirr oder • Falls Sie ein Ofenspray verwenden, andere Gegenstände nicht direkt auf befolgen Sie die Sicherheitsanweisungen den Boden des Geräts. auf seiner Verpackung. – Legen Sie keine Aluminiumfolie direkt 2.5 Innenbeleuchtung auf den Garraumboden des Geräts. –...

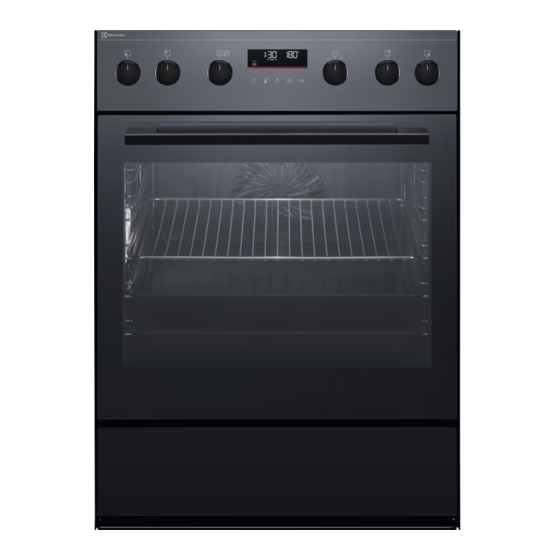

3. GERÄTEBESCHREIBUNG 3.1 Gesamtansicht Bedienfeld Einstellknopf für Ofenfunktionen Betriebskontrolllampe/-symbol Display Einstellknopf (für die Temperatur) Temperaturanzeige/-symbol Einstellknöpfe für die Garzonen Heizelement Lampe Umluft Garraumvertiefung Schublade Einhängegitter, herausnehmbar Einschubebene 3.2 Zubehörteile Kuchenblech hochrandig Gitterrost Zum Backen und Braten oder zum Auffangen von abtropfendem Fett. Für Töpfe, Backformen, Roste.
4. BEDIENFELD 4.1 Einstellknöpfe für die Garzonen WARNUNG! Siehe Kapitel «Sicherheit» in der Bedienungsanleitung des Kochfelds. Sie können das Kochfeld mit den Drehknöpfen für die Kochzonen bedienen. 4.2 Garstufen 1. Drehen Sie den Knopf im Uhrzeigersinn auf die Position 9. 2.
4.6 Display A. Uhrfunktionen B. Timer 5. VOR DEM ERSTEN GEBRAUCH WARNUNG! Siehe Kapitel „Sicherheitshinweise“. 5.1 Vor dem ersten Gebrauch Beim Vorheizen kann das Gerät Geruch und Rauch verströmen. Achten Sie darauf, dass der Raum gut belüftet ist. Schritt 1 Schritt 2 Schritt 3 Stellen Sie die Uhr ein...
6.2 Einstellen der Funktion: BakingPlus WARNUNG! Verbrennungsgefahr und Risiko von Schäden am Gerät. Schritt 1 Vergewissern Sie sich, dass der Ofen kalt ist. Schritt 2 Füllen Sie die Garraumvertiefung mit Wasser. Die maximale Füllmenge für die Gar‐ raumvertiefung ist 250 ml. Füllen Sie die Garraumvertiefung während des Garens oder bei heissem Backofen nicht nach.
6.4 Hinweise für: Feuchte Heissluft Ofenfunktion Anwendung Diese Funktion wurde verwendet, um der Energieeffizienzklasse und den Ökodesign- Anreichern der Luft mit Feuch‐ Anforderungen gemäss EU 65/2014 und EU tigkeit während des Garvor‐ gangs. Die richtige Farbe und 66/2014 zu entsprechen. Prüfungen gemäss BakingPlus knusprige Kruste beim Backen EN 60350-1.
Ändern: Uhrzeit Im Falle eines Stromausfalls von bis zu 1 Stunde wird die Tageszeit angezeigt und blinkt. Überprüfen Sie die Uhrzeit und drücken Sie , um das Blinken zu stoppen. Schritt 1 – wiederholt drücken, um die Uhrzeit zu ändern. –...
Gitterrost: Schieben Sie den Gitterrost zwischen die Füh‐ rungsstäbe des Einhängegitters. Backblech / tiefes Kuchenblech: Schieben Sie das Blech zwischen die Führungs‐ stäbe der Einhängegitter. Gitterrost, Backblech / tiefes Kuchenblech: Schieben Sie das Blech zwischen die Führungs‐ stäbe der Einhängegitter und den Gitterrost zwi‐ schen die Führungsstäbe darüber.
10.1 Anwendungsbeispiele zum Kochen auf dem Kochfeld Garstufe Anwendung Dauer Hinweise (Min.) Zum Warmhalten von bereits gekochten Nach Be‐ Bedecken Sie das Kochgeschirr mit ei‐ Gerichten. darf nem Deckel. 1 - 2 Für die Zubereitung von Hollandaisesos‐ 5 - 25 Zwischendurch umrühren.
Seite 16
KUCHEN/KLEINGEBÄCK/BROT (ml) (° C) (min) Cookies / Scones / Croissants 150–180 10–20 Focaccia 200–210 10–20 Pizza 10–20 Brot/Brötchen 20–25 Brot 35–40 Pflaumenkuchen / Apfelkuchen / Zimtschnecken, in der Kuchen‐ 100–150 160–180 30–60 form gebacken Verwenden Sie 150 ml Wasser, falls nicht anderweitig angegeben. TIEFGEFRORENE FERTIGGERICHTE (°...
Seite 17
BRATEN (° C) (min) Roastbeef 50–60 Poulet 60–80 Schweinebraten 65–80 10.4 Backen Bräunen braucht die Temperatureinstellung nicht geändert zu werden. Im Verlauf des Verwenden Sie beim ersten Backen eine Backens gleichen sich die Unterschiede niedrige Temperatur. wieder aus. Sie können die Backzeit um 10–15 Minuten Während des Backens können sich die verlängern, wenn Kuchen auf mehreren Kuchenbleche im Ofen verziehen.
(° C) (min) Gefülltes Gemüse Heissluft 160–170 30–60 Süsse Aufläufe Ober-/Unterhitze 180–200 40–60 Nudelauflauf Ober-/Unterhitze 180–200 45–60 10.8 Backen auf mehreren Ebenen Verwenden Sie die Kuchenbleche. Verwenden Sie die Funktion: Heissluft. KUCHEN/ KLEINGEBÄCK (° C) (min) 2 Ebenen Windbeutel / Eclairs, Hei‐ 160–180 25–45 1 / 4...
Seite 21
10.10 Braten Wenden Sie den Baten nach 1/2–2/3 der Garzeit. Verwenden Sie die erste Einschubebene. Braten Sie grosse Fleisch- und Fischstücke (mind. 1 kg). Beträufeln Sie Fleischstücke während des Bratvorgangs mehrmals mit dem eigenen Saft. RINDFLEISCH (°C) (min) Schmorbraten 1–1,5 kg Ober-/Unterhitze 120–150 Roastbeef oder Filet, blu‐...
Seite 22
KALB Verwenden Sie die Funktion: Heissluftgrillen. (kg) (°C) (min) Kalbsbraten 160–180 90–120 Kalbshaxe 1,5–2 160–180 120–150 LAMM Verwenden Sie die Funktion: Heissluftgrillen. (kg) (°C) (min) Lammkeule / Lammbra‐ 1–1,5 150–170 100–120 ten/-gigot Lammrücken 1–1,5 160–180 40–60 WILD Verwenden Sie die Funktion: Ober-/Unterhitze. (kg) (°C) (min)
GEFLÜGEL Verwenden Sie die Funktion: Heissluftgrillen. (kg) (°C) (min) Geflügelteile je 0,2–0,25 200–220 30–50 Poulet, halbiert je 0,4–0,5 190–210 35–50 Poulet, Poularde 1–1,5 190–210 50–70 Ente 1,5–2 180–200 80–100 Gans 3,5–5 160–180 120–180 Truthahn 2,5–3,5 160–180 120–150 Truthahn 4–6 140–160 150–240 FISCH (GEDÜNSTET) Verwenden Sie die Funktion: Ober-/Unterhitze.
Seite 24
10.12 Grill Heizen Sie den leeren Backofen vor dem Garen vor. PIZZA Grillen Sie nur dünne Fleisch- oder Fischteile. Verwenden Sie die erste Einschub‐ Stellen Sie einen Topf auf die erste ebene Einschubebene, um das Fett aufzufangen. (°C) (min) GRILLSTUFE 2 Gemüsekuchen 160–180 50–60...
öffnen und über Nacht abkühlen lassen, um den Trockenvorgang abzuschliessen. Für 1 Blech nutzen Sie die dritte STEIN‐ Einschubebene. OBST (min) (min) Einkochen Weiterko‐ Für zwei Bleche nutzen Sie die erste und bis Perlbe‐ chen bei vierte Einschubebene. ginn 100 °C Pfirsiche / Quit‐...
Seite 27
(°C) (Min.) Grissini, insgesamt 0,5 kg) 190 - 200 50 - 60 Jakobsmuscheln, in der Schale gebacken 180 - 200 30 - 40 Fisch, ganz in Salzkruste, 0,3 - 0,5 kg 190 - 200 45 - 50 Fisch, ganz in Backpapier, 0,3 - 0,5 kg 190 - 200 50 - 60 Amaretti (20;...
Seite 28
BACKEN AUF EINER EINSCHUBEBENE. Plätzchen Nutzen Sie die dritte Einschubebene. (°C) (min) Törtchen, 20 pro Blech, Heizen Heissluft 20–35 Sie den leeren Backofen vor Törtchen, 20 pro Blech, Heizen Ober-/Unterhitze 20–30 Sie den leeren Backofen vor BACKEN AUF MEHREREN EBENEN. Plätzchen (°C) (min) Buttergebäck / Feingebäck...
11. REINIGUNG UND PFLEGE WARNUNG! Siehe Kapitel „Sicherheitshinweise“. 11.1 Hinweise zur Reinigung Reinigen Sie die Oberfläche des Geräts mit einem Mikrofasertuch, warmem Wasser und ei‐ nem milden Reinigungsmittel. Verwenden Sie eine Reinigungslösung zum Reinigen der Metalloberflächen. Beseitigen Sie Flecken mit einem milden Reinigungsmittel. Reinigungsmittel Reinigen Sie den Garraum nach jedem Gebrauch.
Schritt 1 Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. Schritt 2 Ziehen Sie das Vordere der Einhän‐ gegitter von der Seitenwand ab. Schritt 3 Ziehen Sie das Einhängegitter hinten von der Seitenwand ab, und nehmen Sie es vollständig heraus.
Schritt 1 Öffnen Sie die Tür vollständig. Schritt 2 Heben Sie die Klemmhebel (A) an beiden Türscharnieren an und drü‐ cken Sie auf sie. Schritt 3 Schliessen Sie die Backofentür bis zur ersten Öffnungsstellung (Winkel ca. 70°). Fassen Sie die Tür auf beiden Seiten und ziehen Sie sie schräg nach oben vom Ofen weg.
Obere Lampe Schritt 1 Drehen Sie die Glasabdeckung und neh‐ men Sie sie ab. Schritt 2 Säubern Sie die Glasabdeckung. Schritt 3 Ersetzen Sie die Lampe durch eine bis 300 °C hitzebeständige Halogenlampe mit 230 V und 40 W. Schritt 4 Setzen Sie die Glasabdeckung wieder ein.
Restwärme Warmhalten von Speisen Wenn die Garzeit länger als 30 Min. ist, Wählen Sie die niedrigste reduzieren Sie die Gerätetemperatur vor Temperatureinstellung, um die Restwärme Ende des Garvorgangs auf mindestens 3– zum Warmhalten von Speisen zu nutzen. 10 Min. Die Restwärme im Gerät gart die Feuchte Heissluft Speisen weiter.
Seite 35
Für die Schweiz: Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS- Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS- Sammelstellen findet sich unter www.erecycling.ch DEUTSCH...
Seite 36
WE’RE THINKING OF YOU Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it decades of professional experience and innovation. Ingenious and stylish, it has been designed with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great results every time.
SAFETY INFORMATION Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible for any injuries or damage that are the result of incorrect installation or usage. Always keep the instructions in a safe and accessible location for future reference.
Seite 38
similar accommodation where such use does not exceed (average) domestic usage levels. Only a qualified person must install this appliance and • replace the cable. Do not use the appliance before installing it in the built-in • structure. Disconnect the appliance from the power supply before •...
2. SAFETY INSTRUCTIONS 2.1 Installation Built in depth of the appli‐ 546 mm ance WARNING! Only a qualified person must Depth with open door 1017 mm install this appliance. Ventilation opening mini‐ 550 x 20 mm mum size. Opening placed •...
• The electrical installation must have an – be careful when you remove or install isolation device which lets you disconnect the accessories. the appliance from the mains at all poles. • Discoloration of the enamel or stainless The isolation device must have a contact steel has no effect on the performance of opening width of minimum 3 mm.
• Use only lamps with the same • Contact your municipal authority for specifications. information on how to dispose of the appliance. 2.6 Service • Disconnect the appliance from the mains supply. • To repair the appliance contact the • Cut off the mains electrical cable close to Authorised Service Centre.
Storage drawer Grill- / Roasting pan The storage drawer is below the oven cavity. WARNING! The storage drawer can become hot when the oven operates. Do not store any flammable materials in the drawer. To bake and roast or as a pan to collect fat. 4.
4.6 Display A. Clock functions B. Timer 5. BEFORE FIRST USE WARNING! Refer to Safety chapters. 5.1 Before first use The oven can emit an odour and smoke during preheating. Make sure that the room is ventilated. Step 1 Step 2 Step 3 Set the clock Clean the oven...
Seite 44
6.2 Setting the function: BakingPlus WARNING! Risk of burns and damage to the appliance. Step 1 Make sure that the oven is cold. Step 2 Fill the cavity embossment with tap wa‐ ter. The maximum capacity of the cavity embossment is 250 ml. Do not refill the cavity embossment during cooking or when the oven is hot.
6.4 Notes on: Moist Fan Baking Heating func‐ Application This function was used to comply with the tion energy efficiency class and ecodesign requirements according to EU 65/2014 and To grill thin pieces of food in EU 66/2014. Tests according to EN 60350-1. large quantities and to toast bread.
How to change: Time of Day In case of a power cut up to 1 h, the time of day is shown and flashes. Make sure that the time is correct and press to stop the flashing. Step 1 - press repeatedly to change the time of day. - starts to flash.
Wire shelf: Push the shelf between the guide bars of the shelf support. Baking tray / Deep pan: Push the tray between the guide bars of the shelf support. Wire shelf, Baking tray / Deep pan: Push the tray between the guide bars of the shelf support and the wire shelf on the guide bars above.
10.1 Examples of cooking applications for the hob Heat set‐ Application Time Hints ting (min) To keep cooked food warm. as required Put a lid on the cookware. 1 - 2 To make Hollandaise sauce, and to melt 5 - 25 Mix at intervals.
ROASTING (°C) (min) Roast beef 50 - 60 Chicken 60 - 80 Roast pork 65 - 80 10.4 Baking change the temperature setting if an unequal browning occurs. The differences equalize For the first baking, use the lower during baking. temperature.
Seite 51
10.6 Baking on one shelf level BAK‐ ING IN TINS (°C) (min) Flan base - short True Fan Cooking 170 - 180 10 - 25 pastry, preheat the empty oven Flan base - True Fan Cooking 150 - 170 20 - 25 sponge cake mix‐...
Seite 52
CAKES / PASTRIES / BREADS (°C) (min) Plaited bread / Bread 170 - 190 30 - 40 crown Fruit flans (made of yeast 35 - 55 dough / sponge cake mix‐ ture), use a deep pan Yeast cakes with delicate 160 - 180 40 - 80 toppings (e.g.
Seite 53
(°C) (min) Stuffed vegetables True Fan Cooking 160 - 170 30 - 60 Sweet bakes Conventional Cooking 180 - 200 40 - 60 Pasta bake Conventional Cooking 180 - 200 45 - 60 10.8 Multilevel Baking Use the baking trays. Use the function: True Fan Cooking.
Seite 54
10.10 Roasting Baste meat joints with their own juice several times during roasting. Use the first shelf position. BEEF (°C) (min) Pot roast 1 - 1.5 kg Conventional Cook‐ 120 - 150 Roast beef or fillet, rare, per cm of thickness Turbo Grilling 190 - 200 5 - 6...
Seite 55
VEAL Use the function: Turbo Grilling. (kg) (°C) (min) Veal knuckle 1.5 - 2 160 - 180 120 - 150 LAMB Use the function: Turbo Grilling. (kg) (°C) (min) Lamb leg / Roast lamb 1 - 1.5 150 - 170 100 - 120 Lamb saddle 1 - 1.5...
Seite 56
POULTRY Use the function: Turbo Grilling. (kg) (°C) (min) Poultry, portions 0.2 - 0.25 each 200 - 220 30 - 50 Chicken, half 0.4 - 0.5 each 190 - 210 35 - 50 Chicken, poulard 1 - 1.5 190 - 210 50 - 70 Duck 1.5 - 2...
Grill only thin pieces of meat or fish. Put a pan on the first shelf position to collect fat. PIZZA Preheat the empty oven before cook‐ FAST GRILLING ing. Use the fourth shelf position unless Use the second shelf position. specified otherwise.
Seite 59
VEG‐ VEGETA‐ ETABLES (min) (min) BLES (°C) Cooking Continue to Beans 60 - 70 6 - 8 time until cook at simmering 100 °C Peppers 60 - 70 5 - 6 Vegetables for soup 60 - 70 5 - 6 Cucumbers 50 - 60 Mushrooms...
Seite 60
(°C) (min) Bread sticks, 0.5 kg in total 190 - 200 50 - 60 Baked scallops in shells 180 - 200 30 - 40 Whole fish in salt, 0.3 - 0.5 kg 190 - 200 45 - 50 Whole fish in parchment, 0.3 - 0.5 kg 190 - 200 50 - 60 Amaretti (20;...
Seite 61
BAKING ON ONE LEVEL. Biscuits Use the third shelf position. (°C) (min) Small cakes, 20 per tray, preheat Conventional Cooking 20 - 30 the empty oven MULTILEVEL BAKING. Biscuits (°C) (min) Short bread / Pastry strips True Fan Cooking 25 - 45 1 / 4 Small cakes, 20 per tray, pre‐...
11. CARE AND CLEANING WARNING! Refer to Safety chapters. 11.1 Notes on cleaning Clean the front of the appliance with a microfibre cloth with warm water and a mild detergent. Use a cleaning solution to clean metal surfaces. Clean stains with a mild detergent. Cleaning Agents Clean the cavity after each use.
Seite 63
Step 1 Turn off the oven and wait until it is cold. Step 2 Pull the front of the shelf support away from the side wall. Step 3 Pull the rear end of the shelf support away from the side wall and remove Step 4 Install the shelf supports in the oppo‐...
Seite 64
Step 1 Fully open the door. Step 2 Lift and press the clamping levers (A) on the two door hinges. Step 3 Close the oven door to the first opening position (approximately 70° angle). Hold the door at both sides and pull it away from the oven at an upwards angle. Put the door with the outer side down on a soft cloth on a stable surface.
Top lamp Step 1 Turn the glass cover to remove it. Step 2 Clean the glass cover. Step 3 Replace the lamp with a halogen, 230 V, 40 W, 300 °C heat-resistant lamp. Step 4 Install the glass cover. Side lamp Step 4 Replace the lamp with a halogen, 230 V, 25 W, 300 °C heat-resistant lamp.
......... 13. ENERGY EFFICIENCY 13.1 Product Information and Product Information Sheet* Supplier's name Electrolux Model identification EH7L5DSP 948533577 Energy Efficiency Index 81.2 Energy efficiency class Energy consumption with a standard load, conventional mode 0.99 kWh/cycle Energy consumption with a standard load, fan-forced mode 0.69 kWh/cycle...
Keep food warm Moist Fan Baking Choose the lowest possible temperature Function designed to save energy during setting to use residual heat and keep a meal cooking. warm. GUARANTEE Customer Service Centres Point of Service Industriestrasse 10 Le Trési 6 Via Violino 11 5506 Mägenwil 1028 Préverenges...
