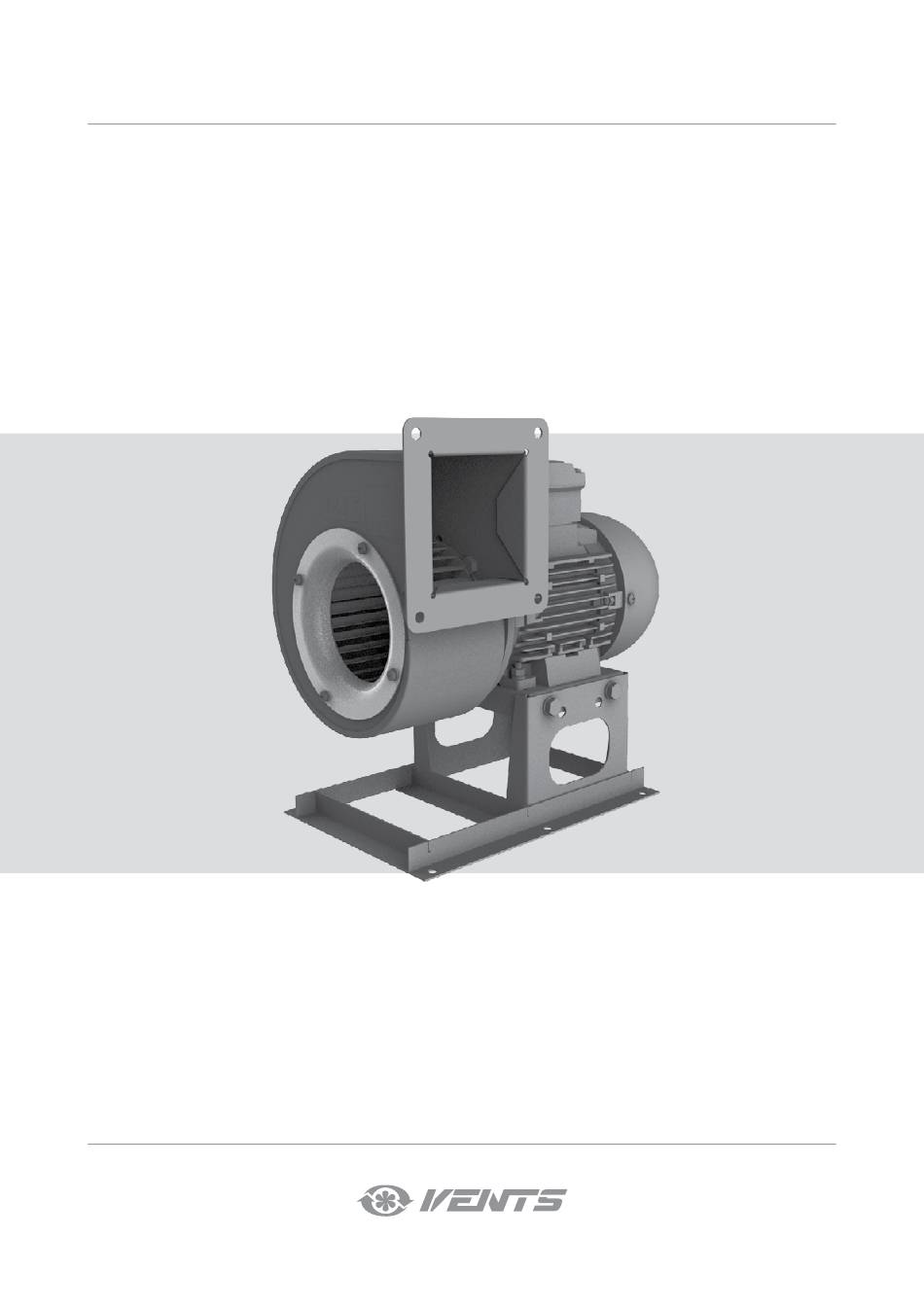

- Seite 1 BETRIEBSANLEITUNG VCUN Radial-Spiralgehäuseventilator...
-
Seite 2: Inhaltsverzeichnis
VCUN INHALT Sicherheitsvorschriften ................................3 Verwendungszweck ..................................4 Lieferungsumfang ..................................4 Bezeichnungsschlüssel ................................5 Technische Daten ..................................6 Bauart und Funktionsweise ..............................11 Montage und Betriebsvorbereitung ..........................12 Netzanschluss ....................................13 Wartungshinweise ..................................14 Störungsbehebung ..................................15 Lagerungs- und Transportvorschriften ..........................15 Herstellergarantie .................................. -
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN • Lesen Sie die vorliegende Betriebsanleitung vor der Montage des Geräts aufmerksam durch! • Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. • Die Warnungen in der Betriebsanleitung sind ernst zu nehmen, da diese wesentliche Sicherheitshinweise enthalten. -
Seite 4: Verwendungszweck
VCUN überprüfen. • Nicht auf das Gerät setzen und keine Gegenstände darauf ablegen! • Das Gerät nur bestimmungsgemäß verwenden! NACH ABLAUF DER LEBENSDAUER IST DAS GERÄT GETRENNT ZU ENTSORGEN. DAS GERÄT DARF NICHT IM RESTMÜLL ENTSORGT WERDEN. VERWENDUNGSZWECK Die Radial-Spiralgehäuseventilatoren sind für Be- und Entlüftung von Wohn-, Gesellschafts- und Gewerberäume konzipiert. Der Ventilator ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. -
Seite 5: Bezeichnungsschlüssel
BEZEICHNUNGSSCHLÜSSEL VCUN 120x62 -0,25 -2 E L 0 T 400 V/50 Hz Versorgungsspannung _: 230 V/50 Hz für Einphasenmotoren 400 V/50 Hz: für Drehstrommotoren 230/60 Hz: Versorgungsspannung 230 V, Netzfrequenz 60 Hz 400/60 Hz: Versorgungsspannung 400 V, Netzfrequenz 60 Hz Optionen _: Ausführung für gemäßigtes Klima T: Ausführung für tropisches Klima... -
Seite 6: Technische Daten
VCUN TECHNISCHE DATEN Der Ventilator ist für den Einsatz bei Umgebungstemperaturen von -20 °C bis +40 °C und einer relativen Luftfeuchtigkeit von maximal 80 % ausgelegt. Die Bauweise des Ventilators wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können. - Seite 7 Außenabmessungen und Varianten der Gehäusepositionen des Ventilators VCUN VARIANTEN DER GEHÄUSEPOSITIONEN DES VENTILATORS VCUN (ANSICHT DER ZULUFTSEITE) Linke Rechte Laufraddrehrichtung Laufraddrehrichtung Abmessungen, mm Gewicht, Modell des Ventilators a1 a2 b1 b2 d1 d2 VCUN 120x62-0,25-2D 329 211 192 82 103 306 175 93 174 191 268 120 93 86 123 145 145 135 VCUN 120x62-0,25-2E 329 211 192 82 103 306 175 93 174 191 268 120 93...
- Seite 8 VCUN VCUN 225x102-2,2-2D 598 376 279 154 175 472 324 165 254 290 446 200 177 157 211 241 241 221 30,3 VCUN 225x102-3,0-2D 598 376 315 154 175 508 324 165 254 290 446 200 177 157 211 241 241 221 38,5 VCUN 225x102-0,75-4E 598 376 236 154 175 428 324 165 254 290 446 200 177 157 211 241 241 221...
- Seite 9 VCUN 500x204-11,0-4D 1210 818 487 341 372 855 634 335 466 510 835 375 396 323 435 470 470 401 12 VCUN 500x204-15,0-4D 1210 818 532 341 372 915 634 335 466 510 835 375 396 323 435 470 470 401 12 VCUN 500x204-18,5-4D 1215 818 553 341 372 945 639 335 466 510 835 375 396 323 435 470 470 401 12 VCUN 500x204-22,0-4D...
- Seite 10 VCUN VCUN 280x102-3,0-4D 698 463 334 191 213 542 364 180 314 350 446 200 220 171 255 285 285 237 10 42,5 (400V/60Hz) VCUN 315x143-1,1-6D 789 520 279 215 239 542 412 231 314 350 557 240 248 221 288 323 323 297 12 (400V/60Hz) VCUN 315x143-1,5-6D 789 520 333 215 239 598 412 231 314 350 557 240 248 221 288 323 323 297 12...
-
Seite 11: Bauart Und Funktionsweise
BAUART UND FUNKTIONSWEISE Gehäuse Anschlusskasten Motor Montagehalter Laufrad VCUN Der Ventilator ist von einem Metallgehäuse umschlossen. Der Elektromotor und der Lufteinlassring sind mit dem Gehäuse über den Flansch verbunden. Das Laufrad ist an der Treibwelle fixiert. Ein Montagehalter zur Befestigung des Ventilators ist unten am Motor angeschlossen. -
Seite 12: Montage Und Betriebsvorbereitung
VCUN MONTAGE UND BETRIEBSVORBEREITUNG Nach dem Auspacken des Ventilators, vor der Montage: • Lesen Sie die Montage-, Start-, Inbetriebnahme- und Wartungsvorschriften des Ventilators in der Betriebsanleitung aufmerksam durch. • Stellen Sie sicher, dass sich das Laufrad des Ventilators frei dreht. •... -
Seite 13: Netzanschluss
NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN! ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZUM GARANTIEVERLUST. Der Ventilator VCUN ist für den Anschluss an ein Stromnetz mit den im Abschnitt «Technische Daten»... -
Seite 14: Wartungshinweise
VCUN WARTUNGSHINWEISE Die technische Wartung und Reparatur des Ventilators darf erst nach Trennung vom Stromnetz und vollständigem Stillstand aller rotierenden Teile begonnen werden. Die technische Wartung besteht in regelmäßiger Reinigung der Oberflächen des Ventilators von Staub und Schmutz. Die Laufradschaufeln sorgfältig alle 6 Montage reinigen. Reinigen der Laufradschaufeln erfolgt folgendermaßen: •... -
Seite 15: Störungsbehebung
STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung Keine Stromversorgung richtig angeschlossen ist. Beseitigen Sie Der Ventilator startet beim ansonsten den Anschlussfehler. Einschalten nicht. Beseitigen Sie die Blockierung des Motors. Blockierter Motor Starten Sie den Ventilator neu. Auslösung des Erhöhte Stromaufnahme infolge eines Schalten Sie den Ventilator aus. -
Seite 16: Herstellergarantie
VCUN HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 17: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß den Anforderungen dieser Betriebsanleitung montiert und an das Stromnetz angeschlossen. - Seite 18 VCUN www.ventilation-system.com...
- Seite 19 www.ventilation-system.com...
- Seite 20 V16-1DE-01...
